高精度の表面の粉砕機プログラム可能な1000のx 400 mm 4010 AHD MSI
製品詳細
| 製品名: | MNK-4010AHD/MSIのまたがり式の表面の粉砕機 | 仕事台のサイズ: | 1000x400mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 400kg | 中心を細長くするテーブルの表面からのMax.distance : | 620mm |
| 車輪のサイズ: | 400× （20-40） ×127 mm | 紡錘の速度: | 1500rpm/50HZ |
| 処理された標本の表面の粗さ: | Ra0.2 μm | 機械純重量: | 4500kg |
| ハイライト |
4010のAHDの表面の粉砕機,1000のx 400 mmの表面の粉砕機,プログラム可能な高精度の表面の粉砕機 |
||
製品説明

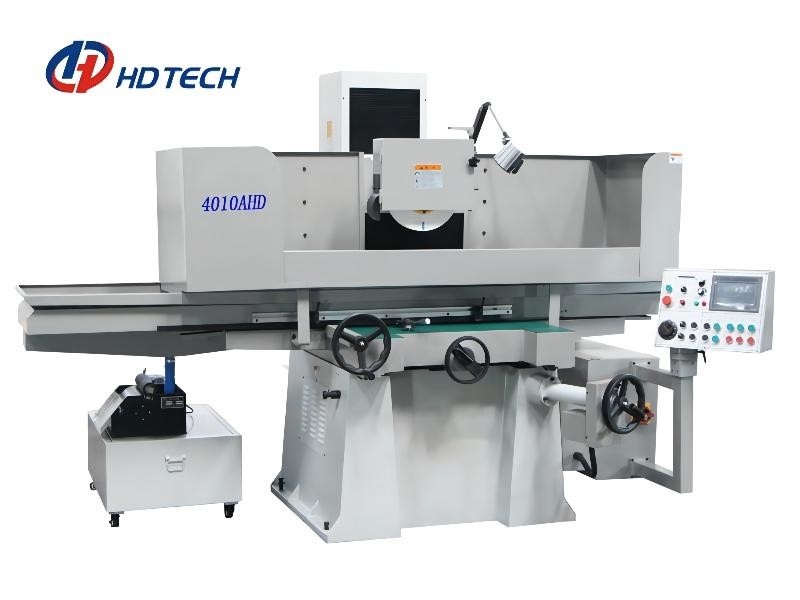

高精度MNK-4010AHD/MSIのプログラム可能なまたがり式の表面の粉砕機
ひく精密のために主に使用されて粉砕の正確さおよび終わりは非常に高い。いろいろな種類の部品および用具を機械で造るために適した。高精度の、高終わりの粉砕のために特に適した部品にか用具は、および高い粉砕の効率がある。
主な特長
*十字のテーブル、コラムのレイアウトの形態を採用すれば横断ガイド・レールの正確さを保障するために粉砕のヘッド構造は密集した、垂直送りの感受性高い、である。
*仕事台の水平送りは滑らかで、連続的な供給を得ることができる従って高い終わりとgrindedできる油圧によって運転される貼られたプラスチック ガイド・レールを採用する。
*仕事台の縦の動きは2つの方法によって制御される:1.通常のドライブ制御タイプおよびサーボ ドライブ制御タイプ。通常のドライブは正確に前後に置くことができないservoは精密な位置を達成できる。
*機械は完全に全仕事域をカバーできる効果的に冷却剤および鉄ファイリングのはねかけることを防ぐためにsemi-closedカバー貝を採用したりおよび霧の吸収および塵取り外し装置に接続することができる。
| 項目 | 単位 | MNK-4010AHD/MSI | |
| ワーク テーブル区域 | mm | 1000×400 | |
| 電磁石のチャック区域 | mm | 1000×400 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 400 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 620 | |
| 車輪のサイズ | mm | 400× （20-40） ×127 | |
| 紡錘の速度 | （RPM/min） | 50HZ | 1500 |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| サーボ モーター（w）の上下 | （w） | 750 | |
| AHDの前後共通モーター MSIの前後サーボ モーター |
（w） | 通常のモーター80サーボ モーター750 | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | AHD/MSI-0.01 | |
| 機械サイズ（L×W×H） | mm | 3850×2200×2100 | |
| 機械純重量 | kg | 4500 | |
| 機械総重量 | kg | 5450 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 二重Vのプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 二重Vのプラスチック ガイド・レール | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф32mm/4mm Z:Ф40mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 7.5×4 |
| 油圧モーター | HXP | 4×6 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/4 |
製品のハイライト
高精度MNK-4010AHD/MSIのプログラム可能なまたがり式の表面の粉砕機 ひく精密のために主に使用されて粉砕の正確さおよび終わりは非常に高い。いろいろな種類の部品および用具を機械で造るために適した。高精度の、高終わりの粉砕のために特に適した部品にか用具は、および高い粉砕の効率がある。 主な特長 *十字のテーブル、コラムのレイアウトの形態を採用すれば横断ガイド・レールの正確さを保障するために粉砕のヘッド構造は密集した、垂直送りの感受性高い、である。*仕事台の水平送りは滑らかで、連続的な供給を得ることができる従って高い終わりとgrindedできる油圧によって運転される貼られたプラスチック ガ...
