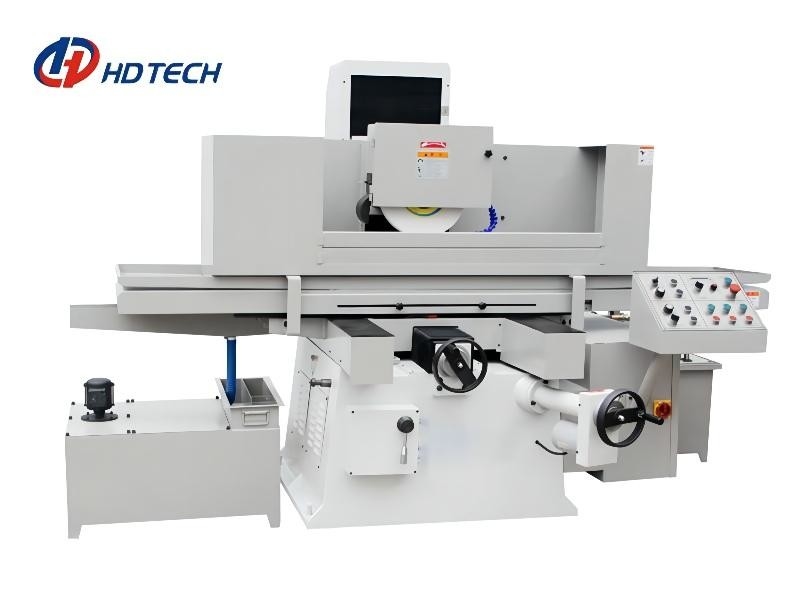

横の表面の3570 AHD MSI 1500rpm 50HZを粉砕機
製品詳細
| 製品名: | MNK-3570AHD/MSIのまたがり式の表面の粉砕機 | 仕事台のサイズ: | 700x350mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 350kg | 中心を細長くするテーブルの表面からのMax.distance : | 620mm |
| 車輪のサイズ: | 400× （20-40） ×127 mm | 紡錘の速度: | 1500rpm/50HZ |
| 処理された標本の表面の粗さ: | Ra0.2 μm | 機械純重量: | 3500kg |
| ハイライト |
1500rpm表面の粉砕機,50HZ表面の粉砕機,MSIの横の粉砕機 |
||
製品説明
MNK-3570AHD/MSIの販売のためのプログラム可能なまたがり式の表面の粉砕機
主な特長
1. 十字の仕事台のレイアウトは採用される、コラムおよび粉砕の頭部の構造は密集している、垂直送りの感受性は高く、横のガイド・レールの正確さは保証される。
2。仕事台の水平送りは安定した、連続的な供給を得ることができる従って高終わりの粉砕を遂行できる油圧によって運転される二重Vのプラスチック ガイド・レールを採用する。
3。仕事台の縦方向の動きは2つの方法で制御される:1.通常の伝送制御のタイプおよびサーボ伝送制御のタイプ。通常の伝達は正確に前後に置きservoは精密な位置を達成できる。
4。粉砕の頭部は高い剛性率および回転正確さがある高精度の角の接触軸受けを採用する。
5。工作機械制御選択は台湾の三菱日本のPLC、新しい世代およびドイツのSiemensの制御システムを採用できる写実的なメニュー操作は簡単であり、オートメーションの程度は高い。
| 項目 | 単位 | MNK-3570AHD/MSI | |
| ワーク テーブル区域 | mm | 700×350 | |
| 電磁石のチャック区域 | mm | 700×350 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 350 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 620 | |
| 車輪のサイズ | mm | 400× （20-40） ×127 | |
| 紡錘の速度 | （RPM/min） | 50HZ | 1500 |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| サーボ モーター（w）の上下 | （w） | 750 | |
| AHDの前後共通モーター MSIの前後サーボ モーター |
（w） | 通常のモーター80サーボ モーター750 | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | ||
| 機械サイズ（L×W×H） | mm | 2750×1800×2100 | |
| 機械純重量 | kg | 3500 | |
| 機械総重量 | kg | 4450 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 二重Vのプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 二重Vのプラスチック ガイド・レール | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф32mm/4mm Z:Ф40mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 7.5×4 |
| 油圧モーター | HXP | 4×6 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/4 |
製品のハイライト
MNK-3570AHD/MSIの販売のためのプログラム可能なまたがり式の表面の粉砕機 主な特長 1. 十字の仕事台のレイアウトは採用される、コラムおよび粉砕の頭部の構造は密集している、垂直送りの感受性は高く、横のガイド・レールの正確さは保証される。2。仕事台の水平送りは安定した、連続的な供給を得ることができる従って高終わりの粉砕を遂行できる油圧によって運転される二重Vのプラスチック ガイド・レールを採用する。3。仕事台の縦方向の動きは2つの方法で制御される:1.通常の伝送制御のタイプおよびサーボ伝送制御のタイプ。通常の伝達は正確に前後に置きservoは精密な位置を達成できる。4。粉砕の頭部は高...
