3060 AHR AHD MSIの金属の表面の粉砕機のプログラム可能なまたがり式
製品詳細
| 製品名: | MNK-3060AHR/AHD/MSIのまたがり式の表面の粉砕機 | 仕事台のサイズ: | 600x300mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 350kg | 中心を細長くするテーブルの表面からのMax.distance : | 540mm |
| 車輪のサイズ: | 355× （20-40） ×127 mm | 紡錘の速度: | 1500rpm/50HZ |
| 処理された標本の表面の粗さ: | Ra0.2 μm | 機械純重量: | 3100kg |
| ハイライト |
プログラム可能な表面の粉砕機,AHRの表面の粉砕機,MSIの金属の表面の粉砕機 |
||
製品説明

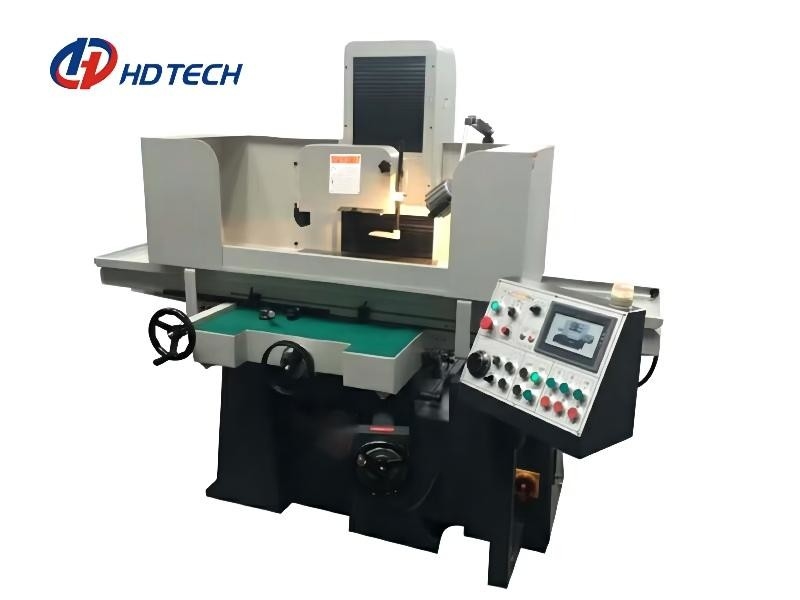

MNK-3060AHR/AHD/MSIの金属のためのプログラム可能なまたがり式の表面の粉砕機
製品紹介
それは高精度および高い終わりを用いる粉砕の部分か用具のために特に適して、高い粉砕の効率がある。さまざまな部品およびナイフ型を処理するために適した。
主な特長
1. この高精度の横の軸線および長方形のテーブルの表面の粉砕機は十字のテーブルのレイアウトを採用する、コラムおよび粉砕の頭部は構造で密集している、垂直送りの感受性は高く、横のガイド・レールの正確さは保証される。
2。仕事台の水平送りはプラスチック ガイド・レールを採用し、得ることができる油圧によって運転される。3。仕事台の縦方向の動きは2つの方法で制御される。1.共通の伝送制御のタイプおよびサーボ伝送制御のタイプ。共通伝達は正確に前後に置くことができない。Servoは精密な位置を達成できる。
3。粉砕の頭部は高い剛性率および回転正確さがある高精度の角の接触軸受けを採用する。
4。工作機械は完全に全体の仕事域をカバーできる効果的に冷却剤および鉄ファイリングのはねかけることを防ぐために半封鎖カバーを採用したりおよび霧の吸引および塵取り外し装置によって接続することができる。
| 項目 | 単位 | MNK-3060AHR/AHD/MSI | |
| ワーク テーブル区域 | mm | 600×300 | |
| 電磁石のチャック区域 | mm | 600×300 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 350 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 540 | |
| 車輪のサイズ | mm | 355× （20-40） ×127 | |
| 紡錘の速度 | （RPM/min） | 50HZ | 1500 |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| サーボ モーター（w）の上下 | （w） | 750 | |
| AHDの前後共通モーター MSIの前後サーボ モーター |
（w） | 通常のモーター80サーボ モーター750 | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | AHD/MSI-0.01 | |
| 機械サイズ（L×W×H） | mm | 2650×1800×2000 | |
| 機械純重量 | kg | 3100 | |
| 機械総重量 | kg | 3850 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 二重Vのプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 二重Vのプラスチック ガイド・レール | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф25mm/4mm Z:Ф40mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 5×4 |
| 油圧モーター | HXP | 2×4 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/4 |
製品のハイライト
