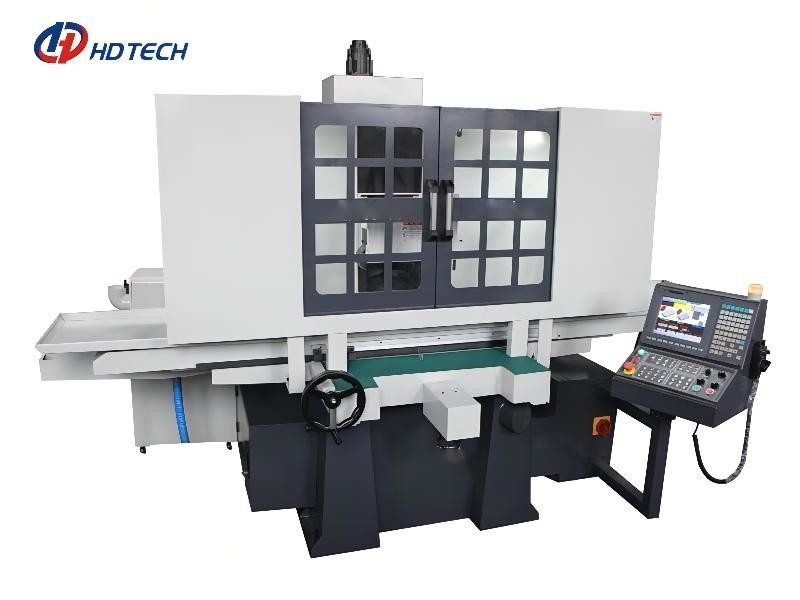

またがり式MNK 4010 CNCの高精度の表面の粉砕機
製品詳細
| 製品名: | MNK-4010CNCのまたがり式の表面の粉砕機 | 仕事台のサイズ: | 1000x400mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 400kg | 中心を細長くするテーブルの表面からのMax.distance : | 620mm |
| 車輪のサイズ: | 400× （20-40） ×127 mm | 紡錘の速度: | 0-1800rpm |
| 処理された標本の表面の粗さ: | Ra0.2 μm | 機械純重量: | 4200kg |
| ハイライト |
4010のCNCの表面の粉砕機,ISOの表面の粉砕機,またがり式の高精度の表面の粉砕機 |
||
製品説明
MNK-4010CNCの販売のためのまたがり式の極度の精密表面の粉砕機の価格
製品紹介
またがり式の極度の精密表面の粉砕機は高級で平らな粉砕のドイツの質の最も最近のバッチ生産である。機械は構造、優秀な構成、完全な機能および高い粉砕の正確さを進め、よい市場見通しがある。
主な特長
1. 機械の全面的なレイアウトは十字の抗力可動装置の優秀な性能を採用する;
2。機械の可動部分によい剛性率および高い供給の感受性がある;
3。機械は振動分離および振動減少の多くの手段をよい振動耐性の許可された範囲内の有害な振動を、抑制する採用する;
4。工作機械の紡錘システムは1mmの下の回転正確さの精密な角の接触の転がり軸受けによって、支えられる;
5。機械は完全に全仕事域をカバーできる効果的に冷却剤および鉄ファイリングのはねかけることを防ぐためにsemi-closedカバー貝を採用したりおよび霧の吸引および塵取り外し装置によって接続することができる。
| 項目 | 単位 | またがり式MNK-4010CNC （CNC） | |
| ワーク テーブル区域 | mm | 1000×400 | |
| 電磁石のチャック区域 | mm | 1000×400 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 400 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 620 | |
| 車輪のサイズ | mm | 400× （20-40） ×127 | |
| 紡錘の速度 | （RPM/min） | 0-1800 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| ブレーキ（w）が付いているサーボ モーターの上下 | （w） | 1300 | |
| 前後サーボ モーター | （w） | 850 | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | ≤0.002 | |
| 機械サイズ（L×W×H） | mm | 3850×2200×2100 | |
| 機械純重量 | kg | 4200 | |
| 機械総重量 | kg | 5100 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 二重Vのプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 二重Vのプラスチック ガイド・レール | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф32mm/5mm Z:Ф32mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 7.5×4 |
| 油圧モーター | HXP | 3×6 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/5 |
このシリーズはまた表面の粗さを達成できる:RA 0.08um
