起源の場所:
中国
ブランド名:
HD TECH
証明:
CE, ISO certification
モデル番号:
MNK-3060CNC

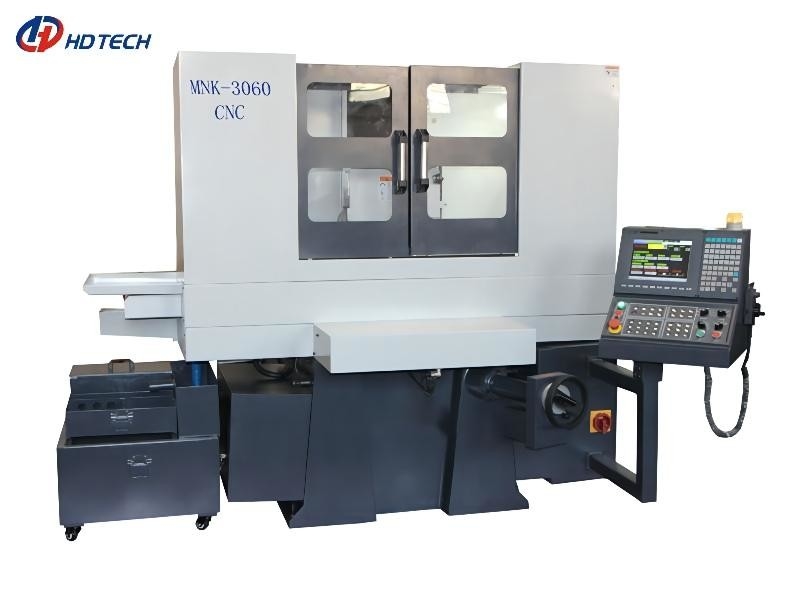

ドイツの質3060CNCまたがり式CNCの表面の粉砕機の製造業者
製品紹介
機械は、平面に加えて車輪の円周との粉砕、のために主にひく高精度の溝そしてステップ使用されたりまた処理を形作る非平らな表面を達成できる;機械はまた他の付属品によって処理分野を拡大するために装備することができる。
主な特長
1. 機械の全面的なレイアウトは十字の抗力可動装置の優秀な性能を採用する;
2. 機械は振動分離および振動減少の多くの手段をよい振動耐性の許可された範囲内の有害な振動を、抑制する採用する;
3。工作機械の紡錘システムは精密な角の接触の転がり軸受けによって支えられ、回転正確さは1mmよりより少しである;
4。機械は完全に全仕事域をカバーできる効果的に冷却剤および鉄ファイリングのはねかけることを防ぐためにsemi-closedカバー貝を採用したりおよび霧の吸引および塵取り外し装置によって接続することができる。
| 項目 | 単位 | またがり式MNK-3060CNC （CNC） | |
| ワーク テーブル区域 | mm | 600×300 | |
| 電磁石のチャック区域 | mm | 600×300 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 300 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 540 | |
| 車輪のサイズ | mm | 355× （15-40） ×127 | |
| 紡錘の速度 | （RPM/min） | 0-1800 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| ブレーキ（w）が付いているサーボ モーターの上下 | （w） | 1300 | |
| 前後サーボ モーター | （w） | 850 | |
| 同じ高さのモーター | （Hp×p） | 1/5×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | ≤0.002 | |
| 機械サイズ（L×W×H） | mm | 2850×1800×2100 | |
| 機械純重量 | kg | 3100 | |
| 機械総重量 | kg | 3800 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 二重Vのプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 二重Vのプラスチック ガイド・レール | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф32mm/5mm Z:Ф32mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 5×4 |
| 油圧モーター | HXP | 2×4 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/5 |
このシリーズはまた表面の粗さを達成できる:RA 0.08um
