7020 AHD MSIの表面の500を- 1800rpm移動コラム機械粉砕機
製品詳細
| 製品名: | MNK-7020AHD/MSIの移動コラムの表面の粉砕機 | 仕事台のサイズ: | 2000x700mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 1500kg | 中心を細長くするテーブルの表面からのMax.distance : | 700mm |
| 車輪のサイズ: | 500× （20-50） ×203 mm | 紡錘の速度: | 500-1800rpm |
| 処理された標本の表面の粗さ: | Ra0.4 μm | 機械純重量: | 9500kg |
| ハイライト |
AHDの表面の粉砕機,MSIの表面の粉砕機,1800rpm移動コラム機械 |
||
製品説明

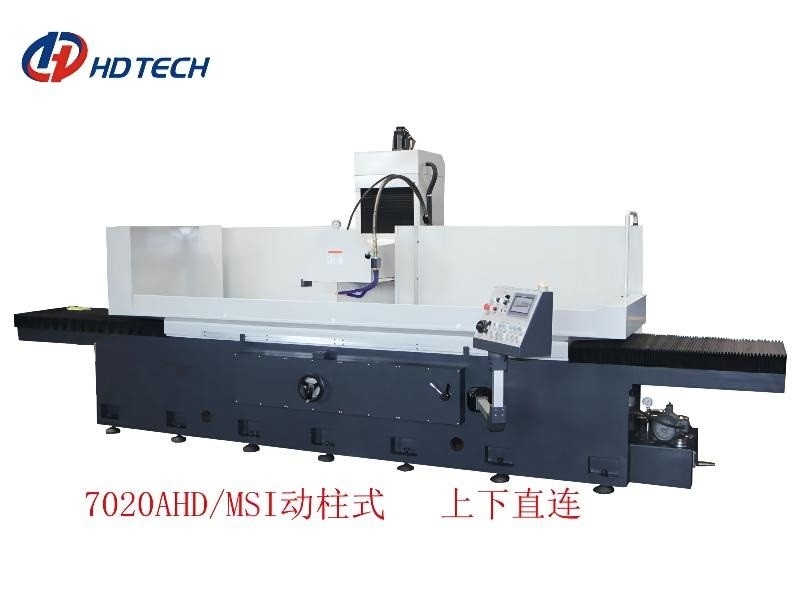

7020AHD/MSIプログラム制御 シリーズ移動コラム機械表面の粉砕機
構造特徴:
1. 機械はT-shaped移動コラムの構造を採用する。
2.ベッドのガイド・レールはアコーディオンの工作機械カバーによって保護される。
3.縦シャフトは高精度の球ねじを採用し、サーボ モーターは直接構造、高い応答の速度および高い位置の正確さを、機械の高い剛性率および安定性が高い接続した。
4。前後ガイドは高精度の球ねじが付いている頑丈なローラーの線形ガイドを採用し、サーボ モーターは直接構造、速い応答の速度および高い位置の正確さを、全機械の高い剛性率および安定性が高い接続した
5。粉砕の頭部の紡錘の構造は直接粉砕の正確さ、荒さ、うねりおよび粉砕の効率に影響を与える粉砕機のキーである。静的な、静圧の構造は粉砕の正確さおよび荒さを保障する。同時に、機械により高い粉砕の効率がある。
| 項目 | 単位 | MNK-7020AHD/MSIの移動コラム | |
| ワーク テーブル区域 | mm | 2000×700 | |
| 電磁石のチャック区域 | mm | 2000×700 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 1500 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 700 | |
| 車輪のサイズ | mm | 500× （20-50） ×203 | |
| 紡錘の速度 | （RPM/min） | 500-1800 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| ブレーキ（w）が付いているサーボ モーターの上下 | （w） | 1800 | |
|
AHDは前後通常のモーターである MSIは前後サーボ モーターである |
（w） | AHD （80） MSI （750） | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.4 | |
| 紡錘の放射状のふれ | mm | ≤0.003 | |
| 紡錘の表面ふれ | mm | ≤0.003 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.003 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | MSI （0.01） | |
| 機械サイズ（L×W×H） | mm | 6500×2800×2600 | |
| 機械純重量 | kg | 9500 | |
| 機械総重量 | kg | 11000 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 1つのV 1の平らなプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 頑丈なローラーの線形ガイド | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф40mm/10mm Z:Ф40mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 15×4 |
| 油圧モーター | HXP | 10×6 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/5 |
このシリーズはまた表面の粗さを達成できる:RA 0.08um
