6016 AHD MSIの自動表面の粉砕機のプログラム制御CNCの粉砕機機械
製品詳細
| 製品名: | MNK-6016AHD/MSIの移動コラムの表面の粉砕機 | 仕事台のサイズ: | 1600x600mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 1000kg | 中心を細長くするテーブルの表面からのMax.distance : | 700mm |
| 車輪のサイズ: | 400× （20-40） ×127 mm | 紡錘の速度: | 500-1800rpm |
| 処理された標本の表面の粗さ: | Ra0.4 μm | 機械純重量: | 7200kg |
| ハイライト |
AHDの自動表面の粉砕機,MSIの自動表面の粉砕機,プログラム制御CNCの粉砕機機械 |
||
製品説明

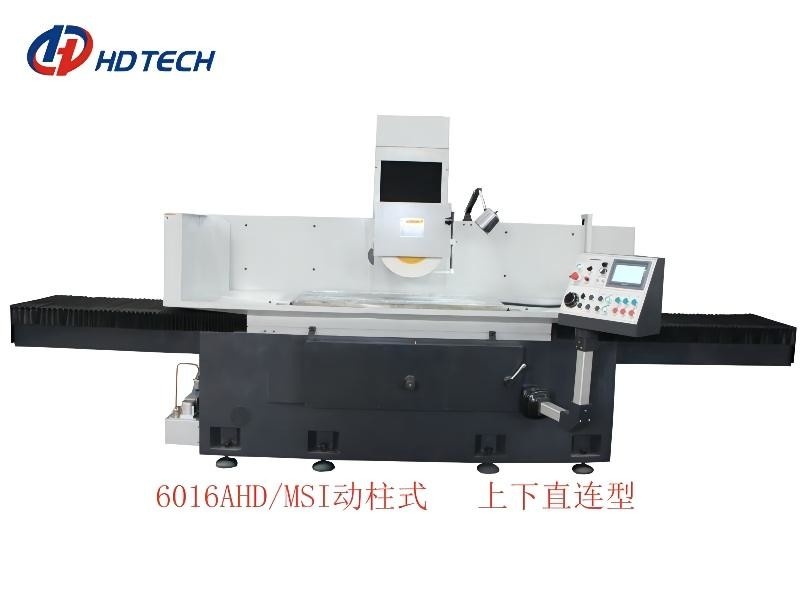

6016AHD/MSIプログラム制御 シリーズ移動コラムのタイプ表面の粉砕機
構造特徴:
1. ベッドおよび仕事台は良質の鋳鉄から成り、必要な鋳造によいがあり正確さを導く。
2。ベッドのガイド・レールはアコーディオンのタイプ工作機械の監視によって保護される。
3。ベッドおよび仕事台のガイド・レールは絶えずそして自動的に油を差され、潤滑油の流動度は調節することができる。
4。制御システムは三菱日本のPLCを採用する。制御斧の数はＹ軸先におよび後方の供給の、主要な製造所のZ軸は上下に与える2本の斧であり。
5。熱源を除去する分離および強制された冷却を使用しなさい。
技術的な変数
| 項目 | 単位 | MNK-6016AHD/MSIの移動コラム | |
| ワーク テーブル区域 | mm | 1600×600 | |
| 電磁石のチャック区域 | mm | 1600×600 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 1000 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 700 | |
| 車輪のサイズ | mm | 400× （20-40） ×127 | |
| 紡錘の速度 | （RPM/min） | 500-1800 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| ブレーキ（w）が付いているサーボ モーターの上下 | （w） | 1800 | |
|
AHDは前後通常のモーターである MSIは前後サーボ モーターである |
（w） | AHD （80） MSI （750） | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.4 | |
| 紡錘の放射状のふれ | mm | ≤0.003 | |
| 紡錘の表面ふれ | mm | ≤0.003 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.003 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | MSI （0.01） | |
| 機械サイズ（L×W×H） | mm | 5600×2800×2600 | |
| 機械純重量 | kg | 7200 | |
| 機械総重量 | kg | 8100 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 1つのV 1の平らなプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 頑丈なローラーの線形ガイド | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф40mm/10mm Z:Ф40mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 15×4 |
| 油圧モーター | HXP | 7.5×6 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/5 |
製品のハイライト
6016AHD/MSIプログラム制御 シリーズ移動コラムのタイプ表面の粉砕機 構造特徴: 1. ベッドおよび仕事台は良質の鋳鉄から成り、必要な鋳造によいがあり正確さを導く。2。ベッドのガイド・レールはアコーディオンのタイプ工作機械の監視によって保護される。3。ベッドおよび仕事台のガイド・レールは絶えずそして自動的に油を差され、潤滑油の流動度は調節することができる。4。制御システムは三菱日本のPLCを採用する。制御斧の数はＹ軸先におよび後方の供給の、主要な製造所のZ軸は上下に与える2本の斧であり。5。熱源を除去する分離および強制された冷却を使用しなさい。 技術的な変数 項目 単位 MNK...
