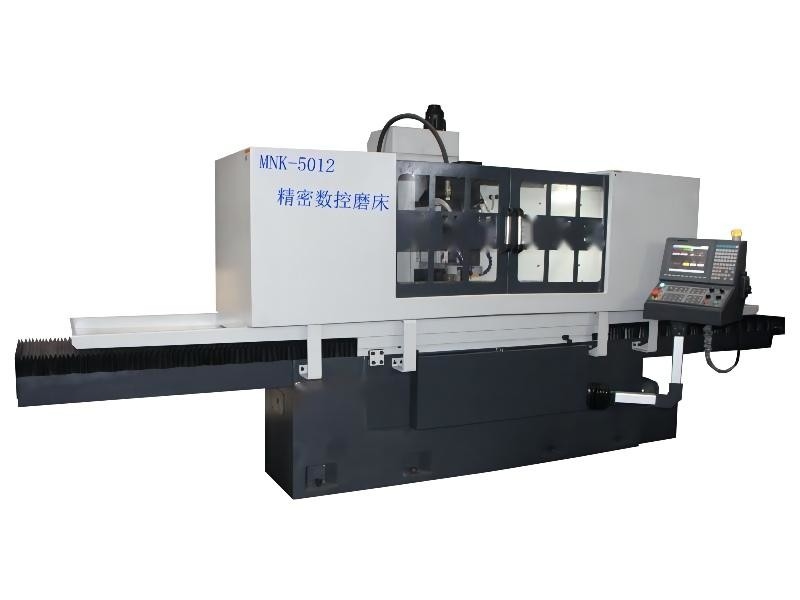

5012 CNCの高精度の表面の粉砕機の移動コラム1800rpm
製品詳細
| 製品名: | 5012CNC移動コラムCNCシリーズ表面の粉砕機 | 仕事台のサイズ: | 1200x500mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 850kg | 中心を細長くするテーブルの表面からのMax.distance : | 620mm |
| 車輪のサイズ: | 400× （20-40） ×127 mm | 紡錘の速度: | 0-1800rpm |
| 処理された標本の表面の粗さ: | Ra0.2 μm | 機械純重量: | 5850kg |
| ハイライト |
CNCの高精度の表面の粉砕機,1800rpm高精度の表面の粉砕機 |
||
製品説明
5012CNC移動コラムCNCシリーズ高精度の表面の粉砕機の製造者
適用規模:
それは線形ガイド、スライダー、ミシンの付属品、型の精密ポジション・ブロック、等の高精度の粉砕のような工作物のバッチを、ひき、処理するために適している。粉砕車輪は自動的に整い、償い粉砕車輪の速度は一定した速度の粉砕である場合もある。
粉砕車輪の紡錘はひき、横の設置ひく縦の取付けに分けることができる。
構造特徴:
*縦シャフトは高い剛性率に終って速い上部および下の応答の速度および高い位置の正確さの利点が、および全機械の安定性が高いある高精度の球ねじおよびサーボ モーター ダイレクト接続の構造を採用する。
*前後ガイド・レールは高い剛性率に終って応答の速度および高い位置の正確さの利点が、および全機械の安定性が高い速く前後ある高精度の球ねじおよびサーボ モーター ダイレクト接続の構造が付いている頑丈なローラーの線形ガイドを採用する、
*粉砕車輪のドレッシング:、横のダイヤモンド ディスク ドレッサー3つのタイプのドレッサーと装備されている、二重ダイヤモンドのペンのドレッサー、ローラーのドレッサーを形作る縦のダイヤモンド。
*縦の締め金で止める工作物の粉砕は締め金で止める1つと処理する複数のプロセス混合物を実現できる。
技術的な変数
| 項目 | 単位 | MNK-5012CNCの移動コラムのタイプ（CNCのタイプ） | |
| ワーク テーブル区域 | mm | 1200×500 | |
| 電磁石のチャック区域 | mm | 1200×500 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 850 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 620 | |
| 車輪のサイズ | mm | 400× （20-40） ×127 | |
| 紡錘の速度 | （RPM/min） | 0-1800 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| ブレーキ（w）が付いているサーボ モーターの上下 | （w） | 1300 | |
|
前後サーボ モーター |
（w） | 850 | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | ≤0.002 | |
| 機械サイズ（L×W×H） | mm | 5500×2600×2500 | |
| 機械純重量 | kg | 5850 | |
| 機械総重量 | kg | 6750 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 二重Vのプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 頑丈なローラーの線形ガイド | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф32mm/5mm Z:Ф32mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 10×4 |
| 油圧モーター | HXP | 3×6 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/5 |
このシリーズはまた表面の粗さを達成できる:RA 0.08um
