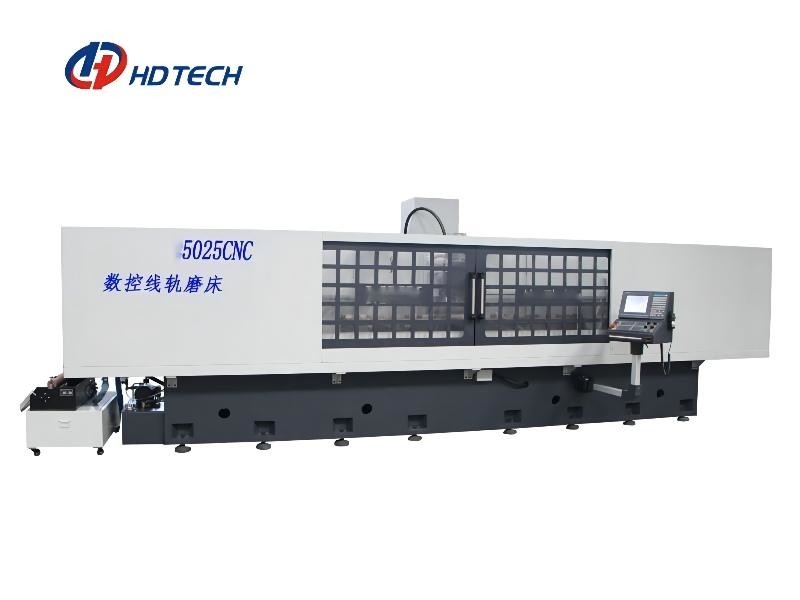

5025 CNC用具の粉砕機の移動コラムの線形柵3600rpm
製品詳細
| 製品名: | 5025CNC移動コラムCNCの線形柵の粉砕機 | 仕事台のサイズ: | 2500x500mm |
|---|---|---|---|
| 仕事台のMax.load軸受け容量（を含む吸引のコップ）: | 1200kg | 中心を細長くするテーブルの表面からのMax.distance : | 620mm |
| 車輪のサイズ: | 200× （08-20） ×31.75 mm | 紡錘の速度: | 0-3600rpm |
| 処理された標本の表面の粗さ: | Ra0.2 μm | 機械純重量: | 8550kg |
| ハイライト |
線形柵CNC用具の粉砕機,3600rpm CNC用具の粉砕機 |
||
製品説明
5025CNC移動コラムCNCの線形柵の粉砕機の中国の製造業者
適用規模:
、線形ガイド・レールのような、スライドのブロック粉砕のバッチ工作物のために適した、ミシンの付属品、型の精密ポジション・ブロックおよび他の高精度の粉砕はの粉砕車輪自動的に服を着せ、償われて、粉砕車輪の速度は一定した速度の粉砕である場合もある。
粉砕車輪の紡錘はひく縦の土台に横の取付けの粉砕分け。
構造特徴:
1. この機械はT-shaped移動可能なコラムの構造を採用する
2。縦シャフトは高い剛性率に終って速い上部および下の応答の速度および高い位置の正確さの利点が、および全機械の安定性が高いある高精度の球ねじおよびサーボ モーター ダイレクト接続の構造を採用する。
3。CNCシステムは台湾の新しい世代CNCシステムを採用する。制御斧の数は3本の斧、即ちＹ軸の前方および後方の供給、仕事台の供給およびＸ軸の左右油圧アナログの供給の上下の主要な製造所のZ軸である。
縦の締め金で止める工作物の4粉砕は締め金で止める1つと処理する複数のプロセス混合物を実現できる。
5。熱源を除去する分離および強制された冷却を使用しなさい。
技術的な変数
| 項目 | 単位 | MNK-5025CNCの移動コラムのタイプ（CNCのタイプ） | |
| ワーク テーブル区域 | mm | 2500×500 | |
| 電磁石のチャック区域 | mm | 2500×200 | |
| 仕事台のMax.load軸受け容量（を含む吸引のコップ） | Kg | 1200 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 620 | |
| 車輪のサイズ | mm | 200× （08-20） ×31.75 | |
| 紡錘の速度 | （RPM/min） | 0-3600 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| ブレーキ（w）が付いているサーボ モーターの上下 | （w） | 1300 | |
|
前後サーボ モーター |
（w） | 850 | |
| 同じ高さのモーター | （Hp×p） | 1/4×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | ≤0.002 | |
| 機械サイズ（L×W×H） | mm | 7500×2600×2500 | |
| 機械純重量 | kg | 8550 | |
| 機械総重量 | kg | 9600 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸:左右 | 二重Vのプラスチック ガイド・レール | |
| Ｙ軸:前部および背部 | 頑丈なローラーの線形ガイド | |
| Z軸:上下に | タイプ堅いガイドはスケートボードをする | |
| 球ねじ直径/ピッチ | Y:Ф32mm/5mm Z:Ф32mm/5mm |
|
| モーター指定 | ||
| 紡錘モーター | HXP | 2×2 |
| 油圧モーター | HXP | 7.5×6 |
| Oil-cooledモーター | H*P | 1×2 |
| 水漕モーター | H*P | 1/5 |
このシリーズはまた表面の粗さを達成できる:RA 0.08um
