線形ガイドの特別な粉砕機MNK 1050のCNCの表面の粉砕機
製品詳細
| 製品名: | 1050CNC線形ガイドのスライダーの特別な粉砕機 | 仕事台のサイズ: | 1200x500mm |
|---|---|---|---|
| 電磁石のチャックのサイズ: | 1060x260mm | 中心を細長くするテーブルの表面からのMax.distance : | 250mm |
| 車輪のサイズ: | バイヤーによって提供される | 紡錘の速度: | 8000-60000rpm |
| 処理された標本の表面の粗さ: | Ra0.2 μm | 機械純重量: | 8500kg |
| ハイライト |
線形ガイドの特別な粉砕機,1050のCNCの特別な粉砕機,1050のCNCの表面の粉砕機 |
||
製品説明

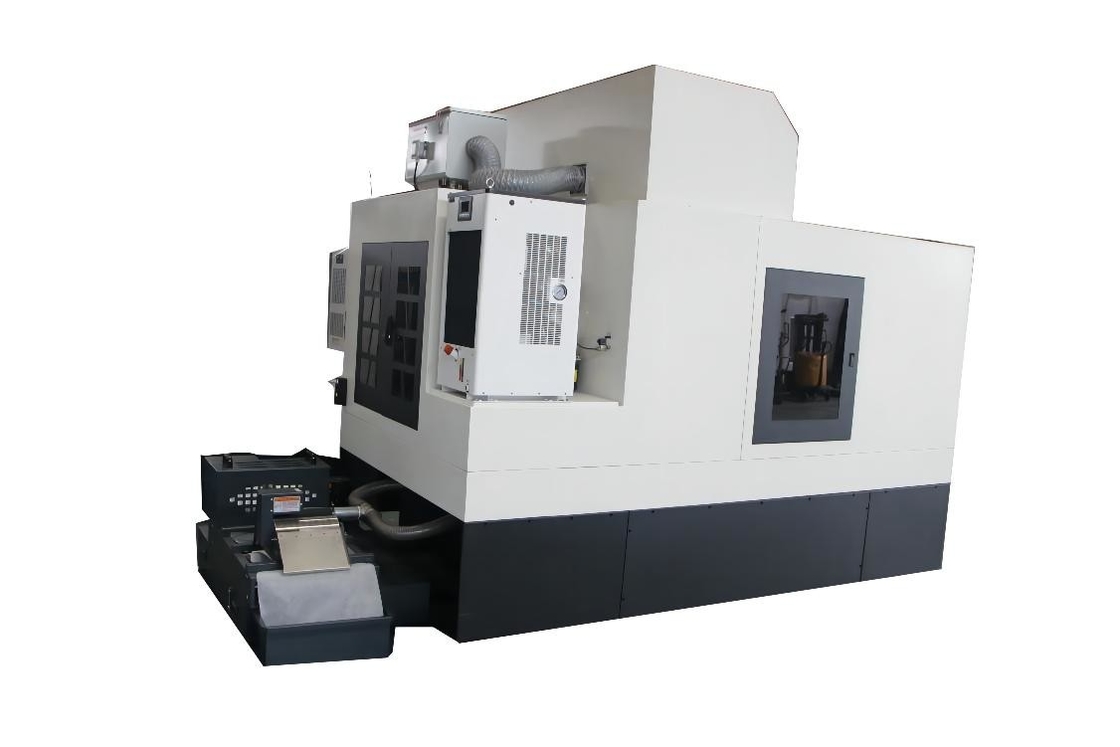

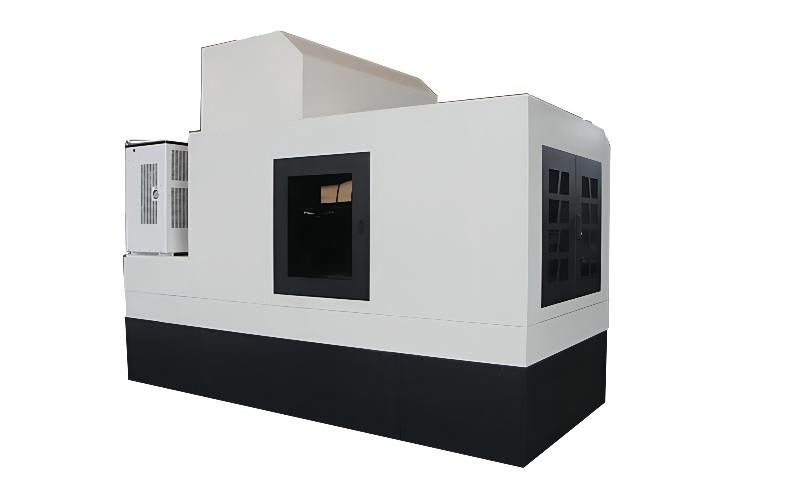

MNK-1050CNC線形ガイドのスライダーの特別な粉砕機
全面的なレイアウト
1. ミネラル大理石のガントリー フレームの構造のベッド。
2.線形ガイドねじ棒の直線運動に協力しなさい
構造特徴:
1. 主要な構造の部品:基盤およびビーム部品は原料としてミネラル大理石の投げる構造を採用し、ワーク テーブルは原料として自然な大理石を採用したものだ。特徴;高力、よい衝撃吸収性、熱抵抗および変形、
2。機械はひく滑走ブロックのために使用され顧客の要求に従って特別な工具細工を設計できる;
3。工作機械の粉砕の頭部は仕事台と縦である縦の構造を採用する、;
4. THKねじおよびTHKのローラー サーボ モーターによって直接運転される無声ガイドの構造が装備されているＸ軸、Ｙ軸およびZ軸は標準的である;
技術的な変数
| 項目 | 単位 | MNK-1050CNC | |
| ワーク テーブル区域 | mm | 1200×500 | |
| 電磁石のチャック区域 | mm | 1060×260 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 250 | |
| 車輪のサイズ | mm | バイヤーによって提供される | |
| 紡錘の速度 | （RPM/min） | 8000-60000 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~28 | |
| Z /Yの軸線のサーボ モーター | （w） | 2400 | |
|
Ｘ軸のサーボ モーター |
（w） | 3100 | |
| 同じ高さのモーター | （Hp×p） | 1/2×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.2 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | ≤0.002 | |
| 機械サイズ（L×W×H） | mm | 3000×2500×2400 | |
| 機械純重量 | kg | 8500 | |
| 機械総重量 | kg | 9000 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸 | THK35ローラー無声ガイドPのクラス | |
| Z/Y軸線 | THK35ローラー無声ガイドPのクラス | |
| 球ねじ直径/ピッチ |
Y:Ф40mm/5mm Z:32mm/5mm X:Ф40mm/40mm |
|
| モーター指定 | ||
| モーターを備えられた紡錘 | 5.5-18.5 KW | |
| 水漕モーター（磁気紙袋の分離器と） | 0.75 KW | |
| Zのサーボ モーターの上下（ブレーキと） |
2400 W |
|
| Yのサーボ モーター | 2400 W | |
| Xのサーボ モーター | 3100 W | |
| ドレッサー モーター | 1700のW | |
製品のハイライト
MNK-1050CNC線形ガイドのスライダーの特別な粉砕機 全面的なレイアウト1. ミネラル大理石のガントリー フレームの構造のベッド。2.線形ガイドねじ棒の直線運動に協力しなさい 構造特徴:1. 主要な構造の部品:基盤およびビーム部品は原料としてミネラル大理石の投げる構造を採用し、ワーク テーブルは原料として自然な大理石を採用したものだ。特徴;高力、よい衝撃吸収性、熱抵抗および変形、2。機械はひく滑走ブロックのために使用され顧客の要求に従って特別な工具細工を設計できる;3。工作機械の粉砕の頭部は仕事台と縦である縦の構造を採用する、;4. THKねじおよびTHKのローラー サーボ モーターによ...
