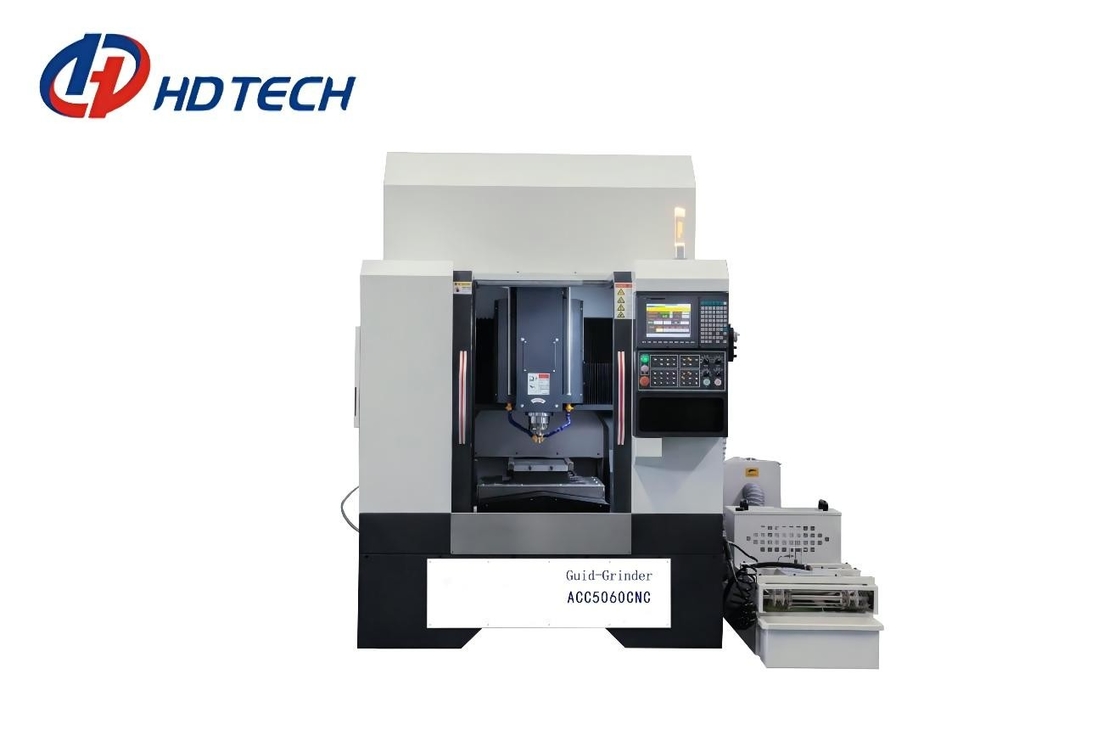

5060 CNCの紡錘の縦の表面の粉砕機600 x 250のMM
製品詳細
| 製品名: | 5060CNC線形ガイドのスライダーの特別な粉砕機 | 仕事台のサイズ: | 600x250mm |
|---|---|---|---|
| 粉砕車輪のMin.verticalの供給: | 0.001mm | 中心を細長くするテーブルの表面からのMax.distance : | 250mm |
| 車輪のサイズ: | バイヤーによって提供される | 紡錘の速度: | 0-40000rpm |
| 処理された標本の表面の粗さ: | Ra0.4 μm | 機械純重量: | 5000kg |
| ハイライト |
CNCの縦の表面の粉砕機,600 x 250のMMの縦の表面の粉砕機,CNCの縦の紡錘の表面の粉砕機 |
||
製品説明
MNK-5060CNC線形ガイドのスライダーの特別な粉砕機
全面的なレイアウト
1. 縦の軸線のミネラル ガントリー構造のベッド。
2.直接動きのためのワイヤー柵の鉛の棒との座標。
構造特徴:
1. 主要な構造部品はよい強さ、衝撃吸収性および熱抵抗のミネラル鋳造から、成っている
2。この工作機械はひくスライダーのために使用され特別な工具細工は顧客の要求に従って設計することができる;
3。工作機械の粉砕の頭部は仕事台が付いている縦の構造である縦の構造を採用する、;
4.サーボ モーターによって運転されて、高精度および正確な繰り返しの位置の利点がある;
5。粉砕車輪のドレッシングは新しい粉砕車輪の着服の速度を増加できるservo-controlled固定小数点着服モードである、;終わりを改善しなさい
技術的な変数
| 項目 | 単位 | MNK-5060CNC | |
| ワーク テーブル区域 | mm | 600×250 | |
| 中心を細長くするテーブルの表面からのMax.distance | mm | 250 | |
| 車輪のサイズ | mm | バイヤーによって提供される | |
| 紡錘の速度 | （RPM/min） | 0-40000 | |
| 粉砕車輪のMin.verticalの供給 | mm | 0.001 | |
| 仕事台の横断送り速度 | （m/min） | 1~24 | |
| Z軸のサーボ モーター | （w） | 2400 | |
|
X /Yの軸線のサーボ モーター |
（w） | 2400 | |
| 軸線のサーボ モーターの着服 | （w） | 1700 | |
| 同じ高さのモーター | （Hp×p） | 1/2×2 | |
| 処理された標本の表面の粗さ | μm | Ra0.4 | |
| 紡錘の放射状のふれ | mm | ≤0.002 | |
| 紡錘の表面ふれ | mm | ≤0.002 | |
| の上下に（Z軸）正確さを置くことを繰り返しなさい | mm | ≤0.002 | |
| 正確さを置く前部および背部（Ｙ軸の）繰り返し | mm | ≤0.002 | |
| 機械サイズ（L×W×H） | mm | 2500×2500×2400 | |
| 機械純重量 | kg | 5000 | |
| 機械総重量 | kg | 5500 | |
| ガイド・レールおよびねじ | ||
| Ｘ軸 | THK30ローラー無声ガイドPのクラス | |
| Z/Y軸線 | THK35ローラー無声ガイドPのクラス | |
| 球ねじ直径/ピッチ |
Z.Y:Ф32mm/5mm X:Ф32mm/32mm |
|
| モーター指定 | ||
| モーターを備えられた紡錘 | 11のKW | |
| 水漕モーター（磁気分離器と） | 1/2 H*P | |
| Zのサーボ モーターの上下（ブレーキと） |
2400 W |
|
| X/Yのサーボ モーター | 2400 W | |
| ドレッサー モーター | 1700のW | |
