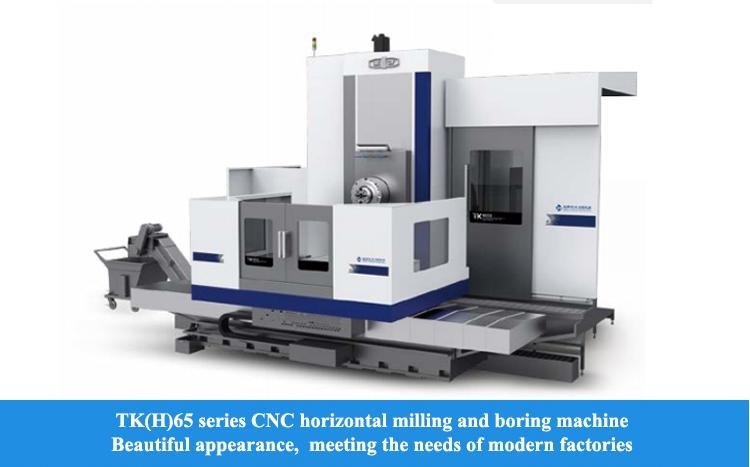

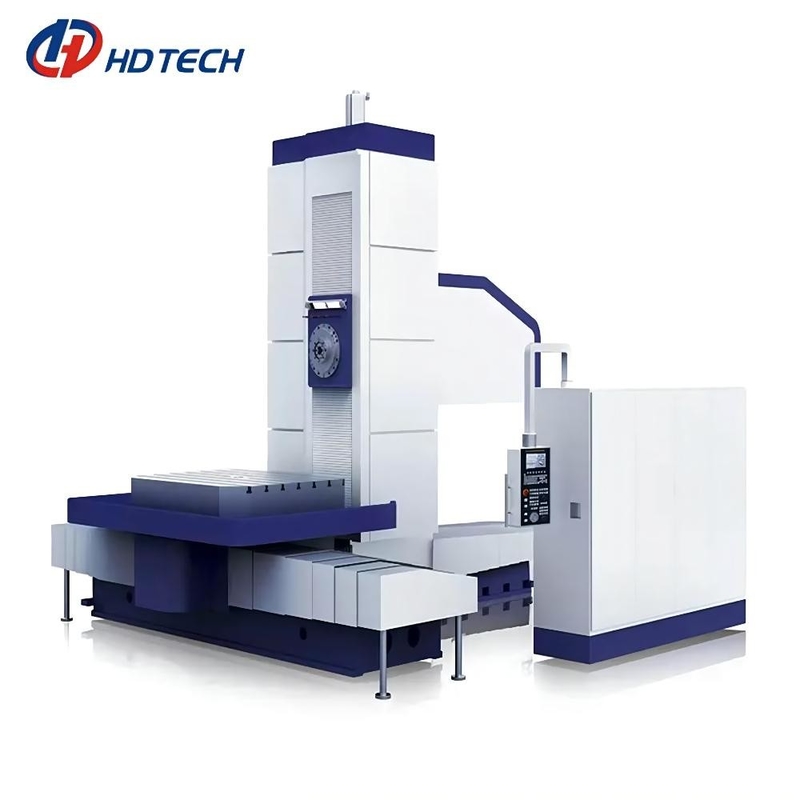

SMTCL CNC水平掘削機 TK6513 重用水平掘削フレーシング機
製品詳細
| Procuctの名前: | TK6513/TKP6513 CNC 横型中ぐり盤 | 作業台のサイズ: | 1400x1600(1600x1800) mm |
|---|---|---|---|
| 作業台の最大容量: | 10000kg | 作業台のTスロット: | 28x9 mm x n |
| スピンドル直径: | Ø130 mm | 紡錘の速度範囲: | 10〜2000(10〜3000) /10〜2000回転/分 |
| メインモーターパワー: | 25/30（連続/30分）kW | 総寸法 (L*W*H): | 6700×7800×4400 mm |
| ハイライト |
横のCNCの退屈するフライス盤,金属の切断CNCの退屈するフライス盤,TK6513 CNCの金属の打抜き機 |
||
製品説明
製品説明:
製品の特徴:
1市場需要に応じて,ドイツの先端技術を導入しています.同様の機械ツールの成熟した構造と機械ツールの開発を組み合わせた.
2"モジュール式設計,つまり標準的なインターフェースを通じて,モジュールは様々な方法で自由に組み合わせられ,市場の異なるニーズを満たす製品バリエーションを形成できます.機械は主に磨きと掘削ですまた,掘削,リミング,反面化,端面の回転,回転などのプロセスを行うことができます.
3穴距離要求より正確な箱部品,機械は,座標の自動位置付けを実現することができますが,また,X,Y,Z,WB任意の4座標軸のリンクは,弧のインターポレーション・コンタクトと3次元表面処理に使用できます.

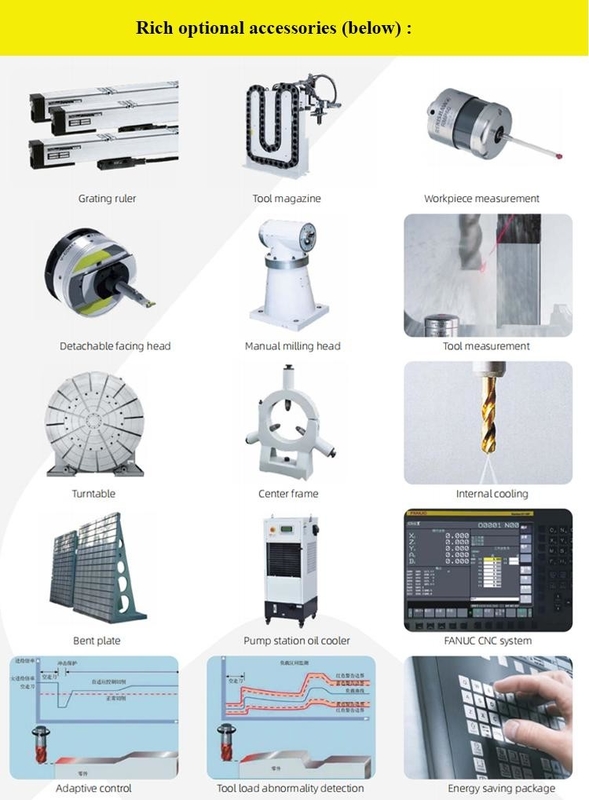

4ユーザの要求に応じて,垂直 CNC ターンテーブル,右角フレーシングアクセサリーで装備され,機械加工技術の範囲を拡大することができます.
商品の詳細:
|
ほら
|
ユニット
|
TK(H) 6513
|
TK(H) P 6513
|
|
|

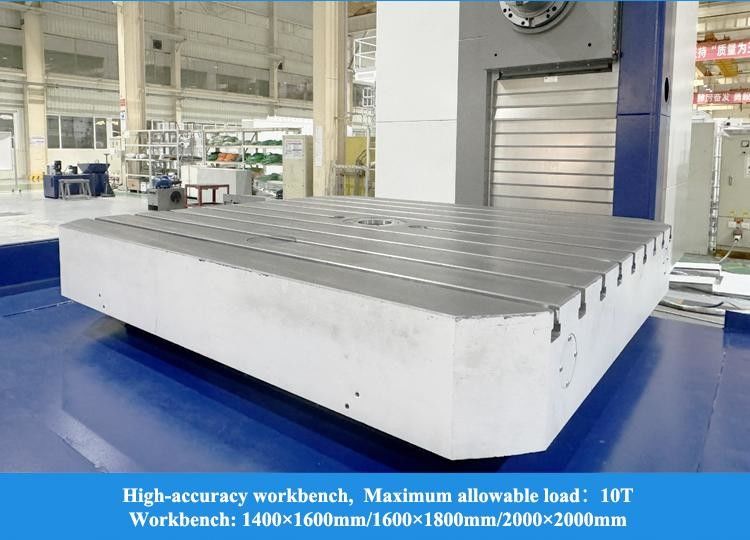

作業台の寸法
|
mm
|
1400×1600/2000×2000
|
||
|
作業台の最大負荷
|
T
|
10
|
||
|

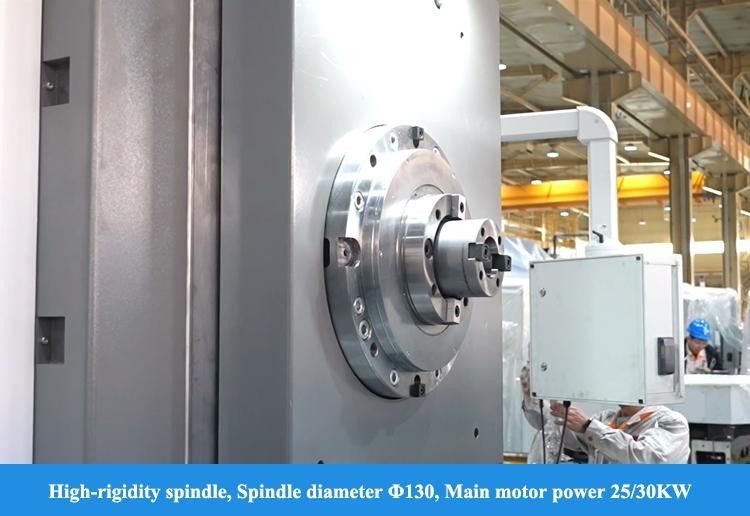

スピンドル直径
|
mm
|
φ130
|
||
|
向きの頭直径
|
mm
|
-
|
φ730
|
|
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
||
|
ツールの棒の仕様
|
|
JT50/BT50
|
||
|
スピンドル速度
|
r/min
|
10〜2000年
|
||
|
頭の速度を向ける
|
r/min
|
-
|
10から125
|
|
|
メインモーターの動力
|
kW
|
25/30
|
||
|
スピンドルの最大トルク
|
Nm
|
2500/3000
|
||
|
縦移動 X 作業台
|
mm
|
2000/3000/3500/4000
|
||
|
垂直移動 Y 頭部
|
mm
|
1600/2000/2500/3000
|
||
|
列の縦移動Z
|
mm
|
1600/2000 年
|
||
|
スピンドルの移動W
|
mm
|
800
|
||
|
向きのヘッドスライドブロックの移動 U
|
mm
|
-
|
200
|
|
|
作業台の回転 B
|
°
|
0.001×360
|
||
|
スピンドルの中心から作業台までの距離
|
mm
|
100~1700
|
||
|
シンデレスの反響が
|
mm
|
850/1050
|
||
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜6000
|
|
|
W
|
mm/min
|
1〜3000
|
||
|
U
|
mm/min
|
-
|
1〜3000
|
|
|
B について
|
r/min
|
0 - 1
|
||
|
速さ
|
X,Y,Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B について
|
r/min
|
1
|
||
|
定位精度
|
X,Y,Z
|
mm
|
X: オーケー0.02/0.016 (格子スケール)
YZ: その通り0.02/0.015 (格子スケール)
|
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B について
|
" と表記する.
|
104×90°,6
|
||
|
位置変更精度
|
X,Y,Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B について
|
" と表記する.
|
6
|
||
|
CNCシステム
|
|
|
シメンス 828D
|
|
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト

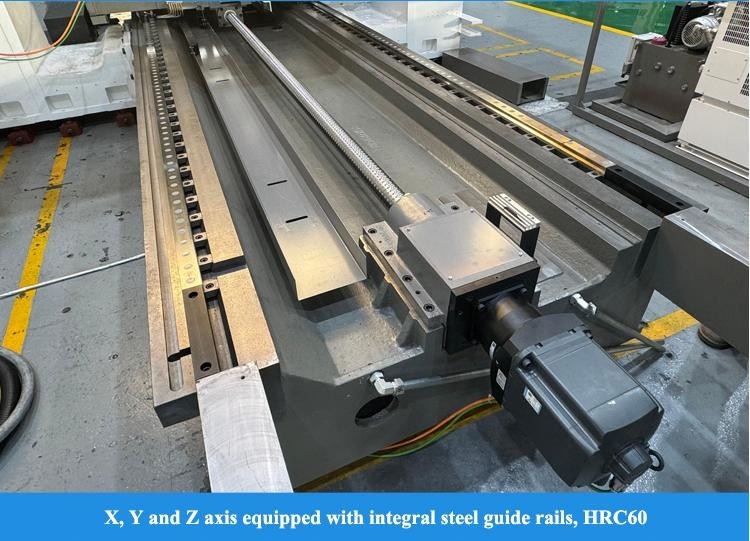

製品説明: SMTCL CNC メタル用水平掘削機 TK6513/TKP6513 重用水平掘削フレスリング機 作業台とスライドキャリーは横横の床ガイドレール (X軸座標) を沿って移動します.柱はスライドキャリに固定され,横横の床ガイドレールに沿って移動する (Z軸座標)縦に柱のガイドレールに沿って移動 (Y軸の座標); 製品はT形の床の配置です. CNC作業台には360°の回転 (B座標),フレッシング・シャフトのスピンドル (掘削軸) の動き (W軸の座標)X軸,Y軸およびZ軸は,統合された鉄鋼ガイドレールを採用しています. 消化および仕上げ加工後の硬さはHRC60±2に達することができま...
