単一の端の表面紡錘の粉砕機CNCの高精度の表面の粉砕機
製品詳細
| 製品名: | HMP-208 CNCの単一終りの表面粉砕機 | 最高。粉砕の仕事の部分の外の直径: | φ100 mm |
|---|---|---|---|
| 粉砕の仕事の部分の高さ次元: | 2-50のmm | 粉砕の頭部のMax.spindleの速度: | 1450のrpm |
| 砂の車輪径: | CBN/305 mm | 粉砕の頭部の送り速度: | 0.003-3.125 mm/s |
| 工作物のチャックの速度: | 0-200のrpm | 機械サイズ（L×W×H）: | 1100×1500×2000 mm |
| ハイライト |
高精度の紡錘の粉砕機,CNCの紡錘の粉砕機,CNCの精密表面の粉砕機 |
||
製品説明

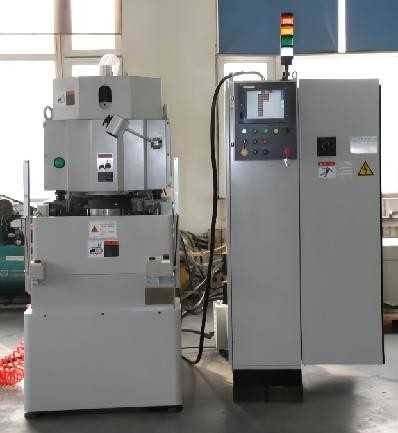

HMP-208 CNCの単一終りの表面粉砕機の高精度の紡錘の粉砕機
私は機能を機械で造る
---CBNの極度の研摩の粉砕車輪
---高精度の粉砕車輪の紡錘
---自動トリミング
---上限の制御システム
---精密サーボ モーター
---インターフェイスを作動させること容易
---あることができるオンラインで自動処理
---サーボ モーター+みみずドライブ+ねじ供給システム
---サーボ モーター+みみずドライブ ローディングおよび荷を下すシステム
II機械技術的な変数
| 項目 | 変数 | 単位 | |
| 最高。粉砕の仕事の部分の外の直径 | φ100 | mm | |
| 粉砕の仕事の部分の高さ次元 | 2-50 | mm | |
| 粉砕の頭部のMax.spindleの速度 | 1450 | rpm | |
| 砂の車輪径 | CBN/305 | mm | |
| 粉砕の頭部の送り速度 | 0.003-3.125 | mm/s | |
| 仕事の部分のチャックの速度 | 0-200 | rpm | |
| 処理して打ちなさい（シリンダー ヘッド、例えば） | 15 | s | |
| 粉砕の頭部のモーター力 | 11 | KW | |
| 機械の総力 | 18 | KW | |
| 機械の総重量 | 4 | T | |
| 機械サイズ（L×W×H） | 1100×1500×2000 | mm | |
| 仕事の正確さ | 平行（シリンダー ヘッド、例えば） | ≤2 | μm |
| 平坦（シリンダー ヘッド、例えば） | ≤2 | μm | |
| 次元の正確さ（シリンダー ヘッド、例えば） | ≤2 | μm | |
| 表面の粗さ（シリンダー ヘッド、例えば） | ≤Ra0.2 | μm | |
IIIアプリケーション領域
このプロダクトは空気調節の圧縮機、自動車部品、油圧部品および他の困難にプロセス材料の分野で主に使用される。
IV機械特徴
*高性能、高精度
----高精度の紡錘
----一致CBNの端の表面粉砕車輪
-----高い剛性率のガイド・レール
*高い信頼性
---粉砕車輪の自動修正
---粉砕車輪の自動ドレッシング
---操作のレベルの配置
*強い操作能力
*便利な生産管理
V処理のサンプル
空気調節の圧縮機のシリンダー ヘッドの単一終りの表面粉砕
| 項目 | 名前か条件 |
| 顧客 | 圧縮機の会社 |
| 仕事の部分 | シリンダー ヘッド |
| 材料 | 合金の鋳鉄 |
| 硬度 | HRC45-55 |
| 平坦（mm） | 0.002 |
| 荒さ（μm） | Ra0.2 |
| 粉砕量（mm） | 0.1 |
| 音 | 20 |
