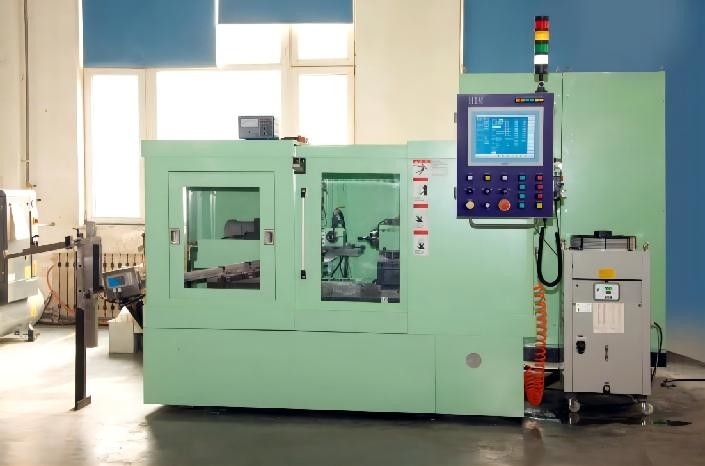

CBNの粉砕車輪が付いている高速CNCの内部粉砕機HMN-110
製品詳細
| 製品名: | HMN-110 CNCの内部粉砕機 | 粉砕方法: | CNCの振動の粉砕 |
|---|---|---|---|
| 方法の着服: | ダイヤモンドのローラーのドレッシング | 仕事の部分の中心の高さ: | 1113のmm |
| 紡錘の回転速度: | 220~1300 r/min | 粉砕車輪の回転速度: | 100~60000 r/min |
| Z軸のMax.stroke: | 400のmm | Z軸モーター回転速度: | 15~2000 r/min |
| 次元の正確さ: | ≤0.002 mm | 機械重量: | 6000のkg |
| ハイライト |
CBN CNCの内部粉砕機,高速CNCの内部粉砕機,HMN-110高速粉砕機 |
||
製品説明

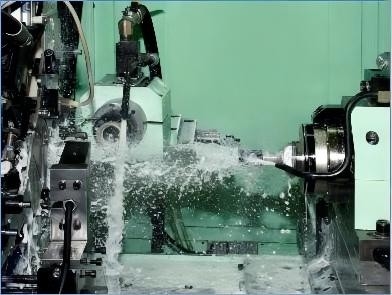

HMN-110 CNCの内部粉砕機CBNの粉砕車輪の高速粉砕
私働く主義:

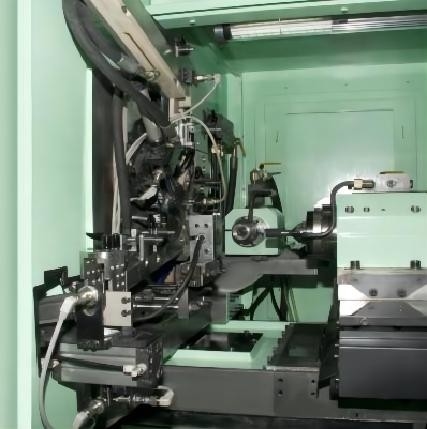

CNCのcenterless内部粉砕機は締め金で止め、位置のための二重支店そして電磁石のチャックを採用する。処理方法は数値制御の振動の粉砕を採用する。仕事台は球ねじを通したサーボ モーターによって運転される2本の斧、XおよびZで構成される。粉砕車輪の軸線は仕事台の上にあり、工作物の軸線および訂正の軸線は固定される。
II技術的な変数
| 項目 | 指定か変数 | 単位 |
| 粉砕方法 | CNCの振動の粉砕 | |
| タイプの粉砕車輪 | CBNの粉砕車輪 | |
| 方法を締め金で止める仕事の部分 | 二重ピボット+電磁石のチャック | |
| 方法の着服 | ダイヤモンドのローラーのドレッシング | |
| 粉砕の仕事の部分の外の直径 | 顧客の要求に従って | mm |
| 粉砕の仕事の部分の内部の直径 | 顧客の要求に従って | mm |
| 粉砕の仕事の部分の高さ | 顧客の要求に従って | mm |
| 仕事の部分の中心の高さ | 1113 | mm |
| 紡錘の回転速度 | 220~1300 | r/min |
| 紡錘箱の回転角度 | ±60 | ° |
| 粉砕車輪の回転速度 | 100~60000 | r/min |
| Z軸のMax.stroke | 400 | mm |
| Z軸の移動速度 | 0.2~333330 | μm/s |
| Z軸モーター回転速度 | 15~2000 | r/min |
| Z軸モーター振動の広さ | 0~25 | mm |
| Z軸の振動の時間 | 0~520正弦波 | 時 |
| Ｘ軸の動き（前方側面） | 110 | mm |
| Ｘ軸の動き（後方の側面） | 10 | mm |
| Ｘ軸の移動速度 | 0.4~333330 | Φμm/s |
| 機械スペース職業 | 3680*2730*2410 | mm |
| 機械重量 | 6000 | kg |
| 次元の正確さ | ≤0.002 | mm |
| 円形 | ≤0.002 | mm |
| Cylindricity | ≤0.002 | mm |
III適用分野
1. 空気調節の圧縮機のさまざまな工作物の粉砕のために適した
2. 忍耐の加工産業のさまざまな工作物の粉砕で使用される
3. さまざまな自動車部品の処理し、粉砕
4. 穴を通したさまざまな高精度の、超高精密大気および宇宙空間および船の部品、盲目穴、ステップ穴、円錐形および端の表面の粉砕。
IV粉砕の例----ピストン
例の記述
| 項目 | 名前か条件 |
| 顧客 | 空気調節の圧縮機の会社 |
| 仕事の部分の名前 | 空気調節の圧縮機ピストン |
| 仕事の部分材料 | NiCrMoの合金の鋳鉄 |
| 仕事の部分の硬度 | HRC45-50 |
| 機械化の手当 | Φ0.27mm |
| 円形 | 2μm |
| Cylindricity | 2μm |
| 直線性 | 1.5μm |
| 波 | 1.3μm |
| 荒さ | Rz1.6 |
| 寸法安定性 | の上CPk1.33 （許容±3μm） |
| 処理は打った | 30s |
| 周期の着服 | 50部分 |
| 最適化の目的 | 輸入された同じようなプロダクトの性能を実現すると証明しなさい |
比較結果
| 項目 | 輸入された装置 | 私達の装置 |
| 円形 | 0.82μm | 0.74μm |
| Cylindricity | 0.7μm | 0.6μm |
| 直線性 | 0.87μm | 0.64μm |
| 波 | 0.8μm | 0.7μm |
| 荒さ | Rz1.2 | Rz1.2 |
| 寸法安定性 | Cpk1.69 | Cpk2.3 |
| 処理は打った | 28s | 27.45s |
製品のハイライト
