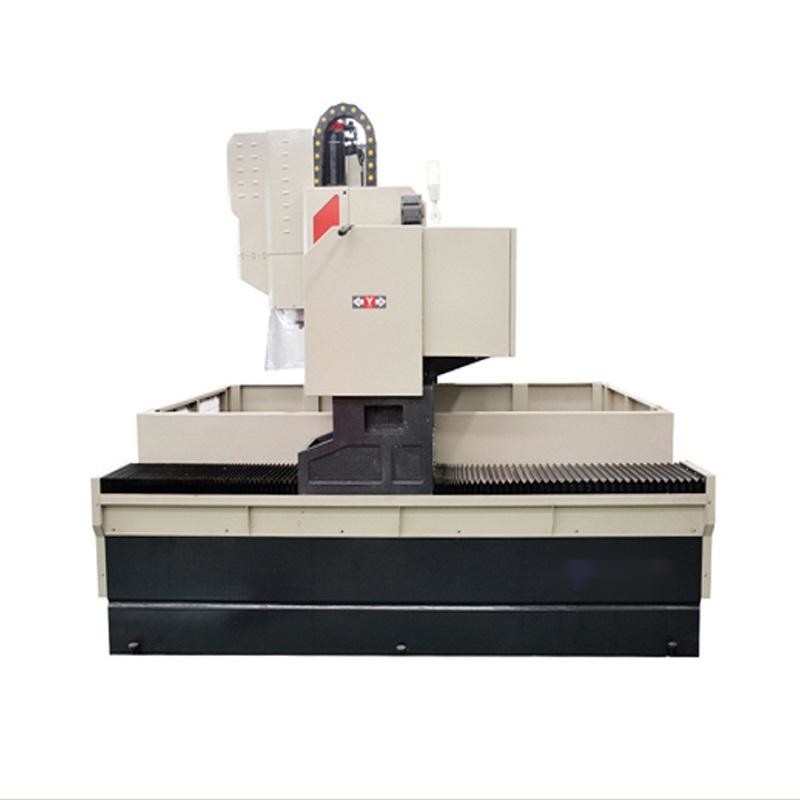

平らな部品HD-1010のための7.5Kw CNCの訓練そしてフライス盤
製品詳細
| 製品名: | CNCの訓練およびフライス盤HD-1010 | 最高。工作物のサイズ: | 1000×1000 mm |
|---|---|---|---|
| 最高。工作物の厚さ: | 600mm | あく直径: | Φ1-Φ40 mm |
| 紡錘の速度: | 30〜3000r / min | 紡錘モーター力: | 7.5kw |
| 工作機械の輪郭次元: | 2500*1560*2200 mm | 総重量: | 7800kgs |
| ハイライト |
CNCの訓練およびフライス盤,マシニング センターCNCをあける平らな部品,CNCのガントリー訓練機械7.5kw |
||
製品説明
最高CNCの訓練およびフライス盤HD-1010。工作物size1000*1000mm
1の工作機械の目的:
CNCの訓練機械は///使用され叩き、のために溝を彫ること主に軽い製粉するさら穴を開けることディスク端の表面および平らな部品のあくこと。
2の工作機械の構造
1. 工作機械はベッド、仕事台、ガントリー、力の頭部、回転式テーブル、CNCシステム、冷却装置、等で主に構成される。

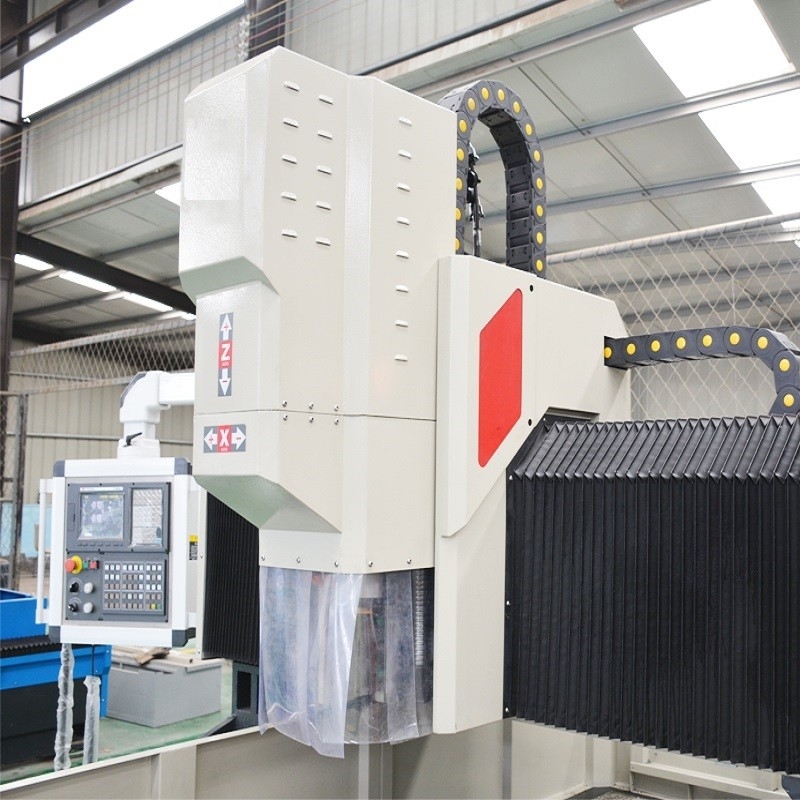

2. ガントリーCNCの訓練機械は固定ベッドの仕事台およびガントリー移動の形態を採用する。
（衝撃吸収性のガントリー構造）
3. ベッド、コラム、仕事台およびガントリーはHT250鋳造物の構造部品であり、ブラケットは長方形の管の溶接された部品である。処理する前に、それは高温でアニールされ、それから工作機械の精密の安定性を保障できる圧力を取除き、次に機械で造ることを終わるために機械で造る終わりの後で半二度アニールされる。ベッドの表面のT溝を製粉することを終わるのに全鋳鉄の仕事台が使用されテーブルの表面のCNCの精密粉砕は保障される。
4. ガントリーCNCの訓練機械は4本のCNCの斧を備えている。本体は重い線形ガイド・レールが装備されている。ガントリーはガイド・レール（ｘ軸）に沿って縦方向に動くことができる。ガントリーの大梁はまた線形ガイド・レールが装備されている。スライドの版はガイド・レール（Ｙ軸）に沿って水平に動くことができる。スライドの版はスライドが装備されている。力の頭部はスライド板（Z軸）で縦に動くことができる。X、yのzの斧はすべてのCNCのサーボ モーターおよび球ねじドライブである。軸線は精密回転式テーブルが装備されている。
5. 力の頭部の主要なシャフトは精密紡錘を採用し、必要性に従ってsteplessly調節することができるサーボ紡錘モーターによって運転される。紡錘はBT40チャックを通したかまれた蛇口かフライスによって締め金で止められ、空気の打つシリンダーによって1つの主用具の変更、高精度および高速切断を実現するために装備することができる。
6. 工作機械は線形ガイドおよび球ねじの滑らかな、長期有効な仕事を保障するために冷却剤の供給、回復、循環システムおよび自動オイルの潤滑システムが装備されている水冷を採用する。（高速内部水出口の紡錘と装備されていて）
それはuのドリル、シャベルのドリル、王冠のドリル、合金の内部の冷却のドリル、穿孔機、等のような中央水用具を、使用できる）
7. 制御システムはKande CNCシステムを、電気ドライブ採用するRS232インターフェイスが装備されている高精度の絶対値シリーズ サーボ モーター ドライブを採用し、カラー ディスプレイ スクリーン、中国操作インターフェイス、分野/外的なUSBの入力工作物、完全なデジタル高速手動ハンドルが装備されている容易な操作はあなたの操作をより便利および速くする。
工作機械の信頼性を保障するため、主要部分は輸入された良質プロダクト、見る輸入された部品のリストをである。
3の環境工作機械のオペレーティング:
電源:三相AC380Vの± 10%、± 50のHz 1、またはカスタマイズされた、周囲温度:0の° | 45 °
4の技術的な変数:
| モデル | HD-1010 | |
| 最高の工作物のサイズ | 長さの×の幅（mm） | 1000×1000 |
工作物（mm）の最高の厚さ | 600 | |
縦のラム あく力の頭部
| 量（部分） | 1 |
| 紡錘の先を細くすることの穴 | BT40 | |
| あく直径（mm） | Φ1-Φ40 | |
| 叩く範囲 | M3-M23 | |
| 紡錘の速度（R/分） | 30~3000 | |
紡錘モーター力（kw） | 7.5Kw | |
| 紡錘の低価格の表面と仕事台（mm）間の間隔 | 350-600mm | |
力の頭部（ｘ軸）の側面動き
| 最高の打撃（mm） | 1000 |
| Ｘ軸の移動速度（M/分） | 0~9 | |
| Ｘ軸のサーボ モーター力（kw） | 2.4*1 （15N.m） | |
ガントリー縦方向の動き（Ｙ軸）
| 最高の打撃（mm） | 1000 |
| Ｙ軸の移動速度（M/分） | 0~9 | |
| ｙ軸のサーボ モーター（kw）の力 | 2.4*1 （15N.m） | |
縦のラムの供給動き（Z軸） （窒素のバランス棒）
| 最高の打撃（mm） | 550 |
| Z軸（M/分）の移動速度 | 0~8 | |
| Z軸のサーボ モーター力（kw） | 2.4 * 1つのバンド・ブレーキ（15N。M） | |
| 回転軸線---軸線 | 回転式直径 | 300 |
| 軸線のサーボ モーター力（kw） | 2.4*1 （15N.m） | |
| 工作機械の輪郭次元 | 長さの×の幅の×の高さ（mm） | 2500*1560*2200 |
| 三軸の位置の正確さ | X/Y/Z/A | ±0.05 |
| 三軸の繰り返された位置の正確さ | X/Y/Z/A | ±0.025 |
| 総重量（t） | （約） 7.8 | |
5の主要な部品カタログ
| 名前 | ブランド | 原産地 |
| 線形ガイド、正方形の柵のスライダー | PMI/HIWIN/y55正方形の柵/フランジのスライダー | 台湾、中国 |
| 球ねじ | TBI/5010の球ねじ | 台湾、中国 |
| 数値制御システム | KND （連続サーボ バスk1000mc1i） | 北京中国 |
| 絶対値のサーボ モーターおよび運転者 | KNDの連続サーボ バス | 北京中国 |
| サーボ紡錘モーター | KNDの連続サーボ バス | 北京中国 |
| 高速内部冷却BT40機械紡錘 | 主ピン/denamuの紡錘（内部冷却） | 台湾、中国 |
| 回転の軸線-- | Huan Qiu | 中国 |
| 空気の打つシリンダー | AirTAC | 台湾、中国 |
| タイミング ベルト | Fulong 8m * 50 | 合同事業 |
| 近さスイッチ | Otonix | 韓国 |
| 他の主要な電装品 | Omron/シュナイダー/Delixi | |
| 手持ち型のリモート・コントロール箱 | KND | 合同事業 |
| ワイヤーおよびケーブル | 上海E儲の高い保護ワイヤー | 中国製 |
| 肯定的な変位の自動潤滑システム | Hurun | 台湾、中国 |
| 高く適用範囲が広い保護されたケーブル | E儲 | 合同事業 |
1. 上で支持の製造業者は会社の指名製造者である。特殊事情の場合には、党は両方とも党Aと交渉し、同じレベルのプロダクトが取り替えることができる品質規格は上の製造者より低くないことを書くことで一致できる。
2. 特定の構成はまたユーザーの必要性に従って調節することができる。
