GD1313ガントリー タイプCNCのあく製粉のマシニング センター用具の形態BT50
製品詳細
| 製品名: | GD1313ガントリーCNCの訓練および製粉のマシニング センター | 仕事台のサイズ: | 1300×1300 mm |
|---|---|---|---|
| 仕事台のMax.load: | 2000KG | X/Y/のZ軸旅行: | 1300/1300/550のmm |
| 紡錘の端の表面からの仕事台の表面への間隔: | 250-800のmm | 最高。ガントリーのパスの高さ: | 550のmm |
| 最高。ガントリーのパスの幅: | 1400のmm | 紡錘の速度: | 10-4000rpm |
| ハイライト |
あく製粉のマシニング センターのガントリー タイプ,CNCの訓練の製粉のマシニング センターBT50,CNCの訓練の工作機械の形態 |
||
製品説明

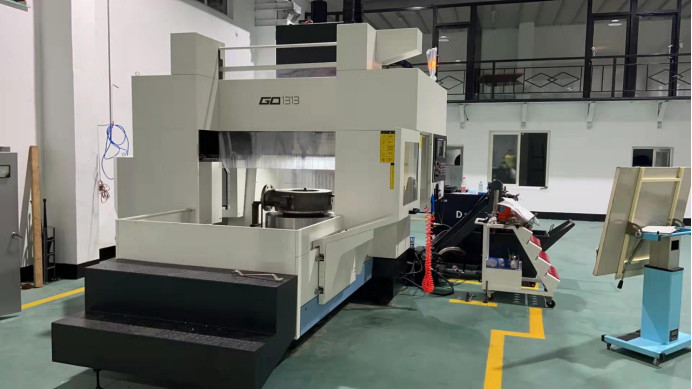

GD1313ガントリー タイプCNCの訓練および製粉のマシニング センター用具の形態BT50
1. 機械の記述:
1.1機械の主要な構造
GD1007は最も安定したガントリー フレームを採用する、ベッドは補強剤と整理され、ベッドの構造は厚い。横断面の最大限に活用されたビームは大きスパンによって歩むガイド・レールによって整理され、高力サドルのz軸は高い空電および動的剛性率のヘッドストックを作る6スライドのブロックと組み立てられる。機械は主要な主要部分、主要な動きシステム、供給動きシステム、用具の貯蔵の補助システム、空気システム、潤滑システム、保護システム、破片の取り外しおよび冷却装置の電気制御システムで等構成される。
1.2機械の主要な主要部分
ベッド、テーブル、コラム、サドル、紡錘箱材料のGD1313主要な主大きい部分はHT300高力灰色の鋳鉄、よい剛性率および衝撃吸収性と、よい正確さの保持である。
GD1313完全に主項目は私達の会社CNCのガントリー マシニング センター、荒削りおよび半仕上げによって完了し、日本の新しい日本機械多機能のガントリーpentahedronのマシニング センター（HF - m）確認するために最終的な終わりプロセスを、ことをキーこうして工作機械によっての幾何学的な正確さを保障する大きい機械化の精密、輸入される。完了する一定した温度の研修会の5
1.3機械の主要な動きシステム
GD1313主要な動きシステムは機械紡錘の構造を運転するベルトを通して次の通り紡錘のサーボ モーターを細部ある採用する:
紡錘の単位は、高精度の紡錘の単位を使用して、工作機械の中心の部品モデルである:BT50は、主要な動きシステム15/18.5kWの紡錘のサーボ モーター力、伝達構造をであるベルト、4000RPMの最大出力の速度、214/255N.mの出力トルク採用する。
1.4機械供給の動きシステム
GD1313に3つの線形供給シャフトの合計がある。三軸の装填装置はACサーボ モーターを採用する。非バックラッシュの伸縮性があるカップリングは鉛ねじによって直接各シャフトの交換動きを回し、実現するために球ねじをディレクト・ドライブように接続される。
1.5工作機械の雑誌:
GD1313は工場手製のサーボ用具の雑誌を、用具の変更方法であるそのまま、高い信頼性、速い用具の変更採用する;用具の雑誌の特定の変数は次の通りある:
用具の形態................................. BT50
雑誌の貯蔵の量......。........................ 16pcs
最高の直径（完全な用具/空隣接した用具）…........ Φ 133/Φ 200のmm
最高用具の長さ........................ 300mm
最高用具の重量................................15KG
1.6工作機械の保護システム
GD1313柵の保護形態:Ｘ軸は供給システムに201ステンレス鋼の保護引きの版、Ｙ軸である器官カバー、Z軸であるステンレス鋼の装甲薄片提供する十分な保護をである;工作機械機械保護は私達の会社、十分に封じられた形態を使用して工作機械の運転領域によって操作の間に安全および保護性能を保障するように設計され、製造される。
1.7工作機械の破片の取り外しおよび冷却装置
GD1313破片はねじれ二線式おりを使用し、後部鎖の破片の取り外し装置は、パン粉を取る。
冷却装置は用具の内部冷却し、外的な冷却の2つの冷却方法を採用する。内部冷却は20barの65L/min高流れ高圧中心水ろ過システムを採用し、外的な冷却は67L/min流動度および冷却の信頼性を保障するために27mの頭部を採用する。
高圧水鉄砲の標準的な構成は、よりよく工作機械の鉄ファイリングをきれいにすることができる。
1.8機械空気システム
GD1007は紡錘の中心のために吹く外的な空気銃の紡錘、クリーン エアーおよび乾燥した、きれいな圧縮空気のための用具を変えるために信頼できる性能およびよい安定性の空気制御の部品を採用する。
1.9工作機械の電気制御システム
GD1007はKND K2100 CNCシステムを、システム・ソフトウェア持っていたり豊富警報検出機能を、更に機器損傷および人身傷害の主要な電気要素が国内を採用する国際的な有名なブランド、優秀な電気部品の質、安定した性能は、工作機械の長いトラブル・フリー操作の安定性を保証する機械の危険を非常に拡大する、減らす時間の欠陥を妨げることができる選び。
2.Main技術的な変数
| 項目 | GD1313 | |
| 仕事台のサイズ | mm | 1300×1300 |
| 仕事台のMax.load | kg | 2000年 |
| X/Y/のZ軸旅行 | mm | 1300/1300/550 |
| 紡錘の端の表面からの仕事台の表面への間隔 | mm | 250-800 |
| 最高。ガントリーのパスの高さ | mm | 550 |
| 最高。ガントリーのパスの幅 | mm | 1400 |
| 紡錘の先を細くすることの穴の形態 | - | BT50 |
| 紡錘の速度 | rpm | 10-4000 |
| 紡錘モーター力 | kW | 15/18.5 |
| 紡錘のトルク | N.m | 214/255 |
| 最高。働く送り速度（X/Y/Z） | mm/min | 10000 |
| 急速な移動速度（X/Y/Z） | m/min | 20/20/20 |
| ガイド・レール（X/Y/Z） | - | ライン柵/ライン柵/ライン柵 |
| 雑誌のタイプ | - | サーボ用具の雑誌 |
| 用具の量 | PCS | 16 |
| 最高。直径（完全な用具/空隣接した用具） | mm | Φ133/Φ200 |
| 最高。用具の長さ | mm | 300 |
| 最高。用具の重量 | kg | 15 |
|
正確さの位置 X/Y/Z （ISO 230-2） |
mm | 0.012/0.012/0.008 |
|
正確さを置くことを繰り返しなさい X/Y/Z （ISO 230-2） |
mm | 0.008/0.008/0.005 |
|
全体寸法 （長さXの幅Xの高さ） |
mm | 5800x4200x3500 |
| 工作機械の重量（純/総体） | kg | 10200/11000 |
| 制御システム | - | KND |
3.Main構成リスト
| 名前 | 指定/名前 | 製造者 | |
|
1 |
システム |
北京KND CNCシステム | 国内 |
| 2 | 紡錘 | BT50-155//Centerの出口の紡錘 | 台湾、中国 |
| 3 | 用具の雑誌 | BT50//16T//Servo用具の雑誌 | 手製工場 |
| 4 | ガイド・レール | XYZ:45指定 | 台湾HIWIN/PMI |
| 5 | ねじ | X-Y:40の指定Z:50の指定 | 台湾TBI |
| 6 | 軸受け | 角の接触のボール ベアリング | 日本NSK |
| 7 | カップリング | GS28のGS38指定 | 日本NBK |
| 8 | 空気 | 空気源の処置、紡錘の気密の二次ろ過 | SMC/AIRTAC |
| 9 | 潤滑システム | ポンプに油を差す量的なオイル | 国内 |
| 10 | 破片の取り外し装置 | チェーン破片の取り外し装置 | 国内 |
| 11 | 冷却装置 | 20Bar内部冷たいフィルター システム | 国内 |
| 12 | 電気箱の冷却 | 電気キャビネットの熱交換器 | 国内 |
