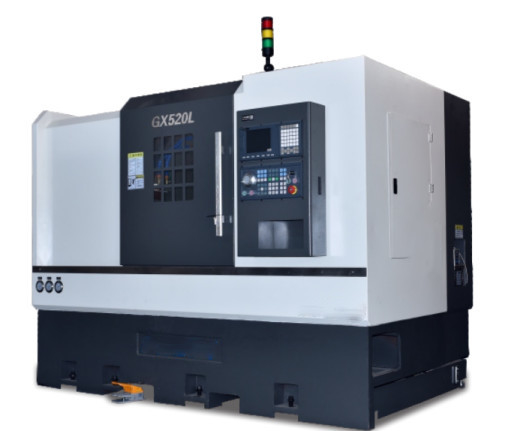

GX520LI CNCの回転中心45度の傾斜のベッド機械4500 Rpm
製品詳細
| 製品名: | CNCの回転中心GX520LI | ベッド上の最高の振動: | 500mm |
|---|---|---|---|
| 最高の機械化の直径（ディスク タイプ）: | 460mm | 最高の機械化の直径（シャフトのタイプ）: | 300MM |
| 最高の処理の長さ: | 1000mm | 中心間の間隔: | 1080mm |
| 紡錘の鼻のタイプ: | A2-6 | 紡錘モーター力: | 11kw |
| 棒直径: | 52MM | 重量: | 5500kgs |
| ハイライト |
回転傾いたベッドCNCの旋盤,45度の傾斜のベッドの旋盤,CNCのタレットの回転機械 |
||
製品説明
CNCの回転中心GX520LI 45度の傾斜のベッド機械4500 rpm
I.Productの紹介
機械のベッドの構造は形作るMeehaniteの高力鋳鉄を使用し、機械が次の特性を備えている熱勘定design.thusが付いている45°slantベッドの構造がある:高性能、安定性が高くおよび柔軟に作動すること容易。それは内部およびexternalcircularの回転処理を実現できる
表面、円錐表面は、表面、endface （インチ システム糸、メートル糸、先を細くすることの糸および糸）であり、穴を等退屈させる広がることあく。機械は研修会の多くの写真製版法の部分のために適している。
II.主要な技術的な変数
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | ベッド上の最高の振動 | mm | 500 |
| 2 | 最高の機械化の直径（ディスク タイプ） | mm | 460 |
| 3 | 最高の機械化の直径（シャフトのタイプ） | mm | 300 |
| 4 | 最高の処理の長さ | mm | 1000 |
| 5 | 中心間の間隔 | mm | 1080 |
| 6 | 紡錘の鼻のタイプ | A2-6 （任意A2-8） | |
| 7 | 紡錘モーター力 | KW | 11 |
| 8 | チャック/回転オイル シリンダー | 8インチ | |
| 9 | 紡錘の速度 | rpm | 4500 （A2-8紡錘3000） |
| 10 | 紡錘の穴径 | mm | 66 （A2-8紡錘80） |
| 11 | 棒直径 | mm | 52 （A2-8紡錘65） |
| 12 | X/のZ軸ねじ指定 | 4010/4010 | |
| 13 | Ｘ軸の限界の打撃 | mm | 300 |
| 14 | X/のZ軸の柵の指定 | 45/45 | |
| 15 | Z軸の限界の打撃 | mm | 1050 |
| 16 | X Z軸の動きが速い率 | m/min | 20 |
| 17 | X Z軸のサーボ モーター | NM | 18/18 |
| 18 | 力の軸線のサーボ モーター | NM | 15 |
| 19 | X Z軸の繰り返し正確さ | mm | ±0.003 |
| 20 | X正確さを置くZ軸 | mm | ±0.005 |
| 21 | タレット | 12場所力のタレット | |
| 22 | 心押し台の袖の指定 | MT-5 | |
| 23 | 心押し台の袖の打撃 | mm | 100 |
| 24 | Length*width*height | mm | 3220x1950x2130 |
| 25 | 重くしなさい（おおよその重量） | kg | 5500 |
III.主要な構成リスト
| 標準的な構成 | |||
| 付属品は示す | ブランド | 注目 | |
| CNCシステム | 台湾 | Syntec 22TA | |
| 紡錘の運転者 | 台湾 | Syntec | |
| X Z軸のサーボ モーター | 台湾 | Syntec | バス制御 |
| 紡錘 | 台湾 | ルオLi/Dan Quan | |
| 紡錘軸受け | 日本 | NSK | |
| ねじ棒軸受け | 合同事業 | THT | |
| 線形ガイド・レール | 台湾 | PMI/HIWIN | Ｘ軸:45のローラー Z軸:45のローラー |
| 球ねじ | 台湾 | PMI/HIWIN | Ｘ軸:4010 Z軸:4010 |
| 空の回転式シリンダー | 中国製 | KEPUTE | |
| 空油圧チャック | 台湾 | Qiandao/Tongfu | |
| 軸力のタレット | 台湾 | 中心キングコング | |
| 自動潤滑システム | 中国製 | Huの操業/梁Sheng | |
| 冷却装置 | Jing江/ルオKai | ||
| 熱交換器 | Lingji | ||
| 警報ランプ | 国内良質 | ||
| 電気 | Chint | ||
| 技術的なマニュアル | |||
| 機械使用および整備用マニュアル、電気マニュアル、証明書、パッキング リスト、システム操作 マニュアル（電子ファイル）、システム プログラミング マニュアル（電子ファイル） | |||
IV.Processingのサンプル
