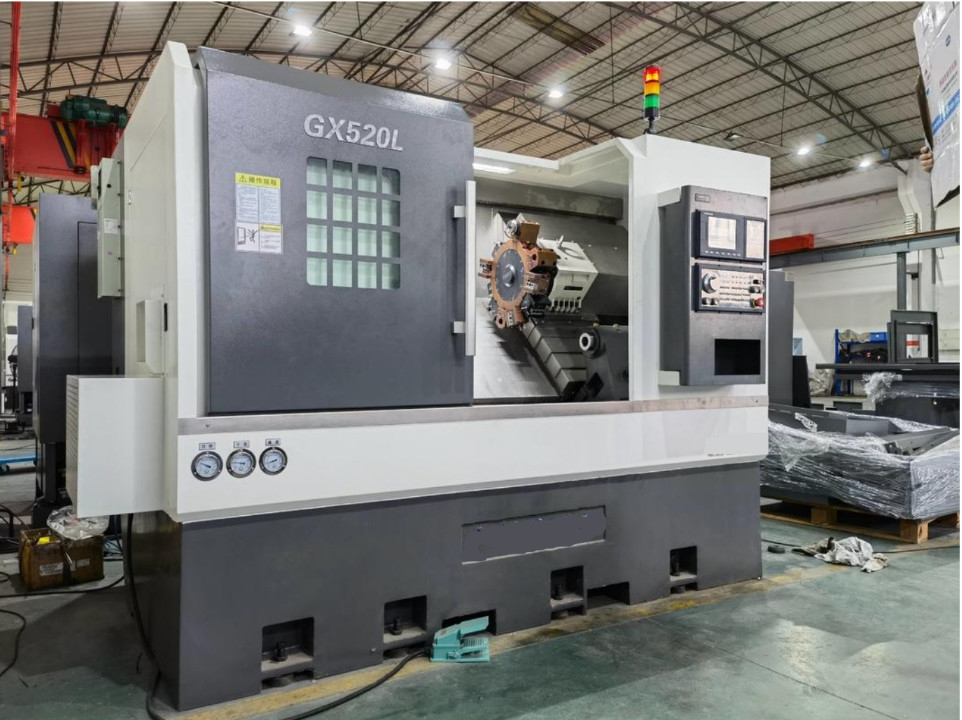

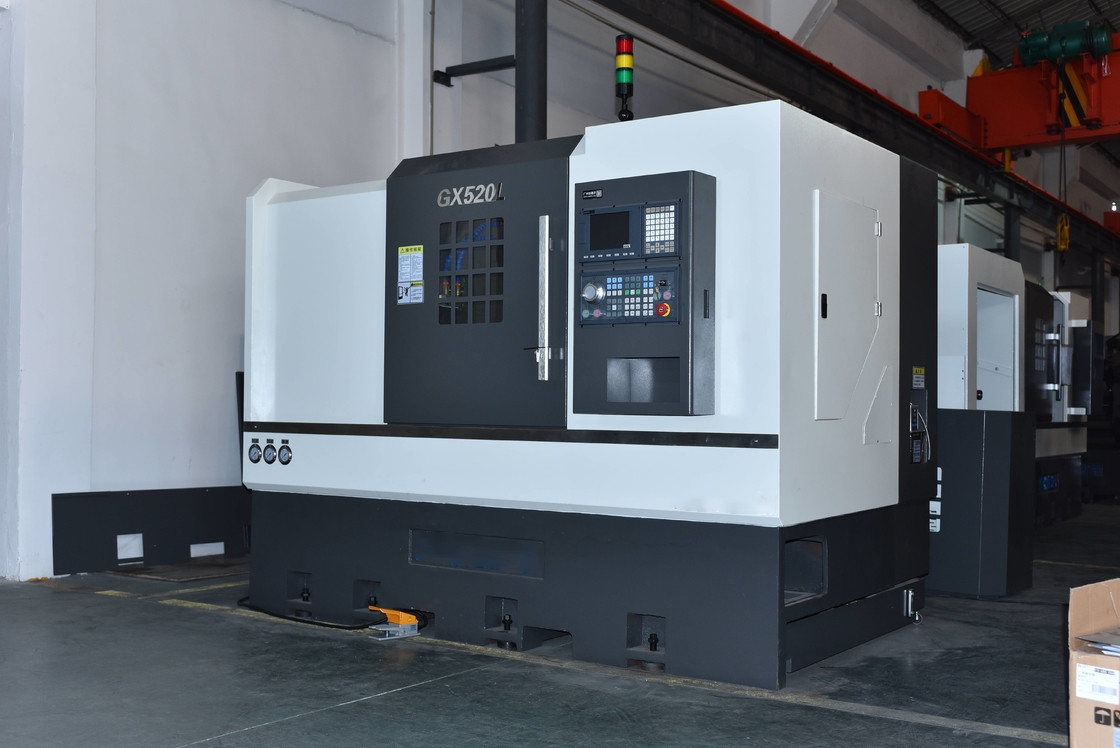

GX520L傾いたCNCの回転中心12の場所力のタレットの金属の回転旋盤
製品詳細
| 製品名: | CNCの回転中心GX520L | ベッド上の最高の振動: | 500mm |
|---|---|---|---|
| 最高の機械化の直径（ディスク タイプ）: | 460mm | 最高の機械化の直径（シャフトのタイプ）: | 300MM |
| 最高の処理の長さ: | 570mm | 中心間の間隔: | 620mm |
| 紡錘の鼻のタイプ: | A2-6 | 紡錘モーター力: | 11kw |
| 棒直径: | 52MM | 重量: | 4300kgs |
| ハイライト |
傾いた金属の回転旋盤,力のタレットの回転機械,タレットの金属CNCの回転中心 |
||
製品説明
卸し売り製造者を回す傾いたCNCの回転中心GX520L 4500rpmの金属は製造する
I.Productの主な特長
1.The機械ベッドは仕事の部分の正確な同じ位置を保障するためにピッチの補償をするのに高精度の光学laserinstrumentを使用する。
高いrgidityの線形ガイドの方法を使用するために2. XのZ軸は置く（台湾から輸入されるHiwinおよびPMI）。計算および分析によって、トラックおよびトラック間隔は最もよい設計、低い抵抗および高い剛性率を使用する。X.Z軸線の使用高精度C3の粉砕の球ねじ。NSKまたはたばこのcombinedtypeの固定最終用途60°obliqueの角度のボール ベアリング補助サポートの両側。2つのシャフトの働く正確さを保障するのに自負の設計を最終用途。急速な動きは30m/minである。従ってそれは仕事の効率を高め、処理時間を減らすことができる。
3。紡錘は角のボール ベアリングが紡錘の中で取付けられている台湾imported.NSK p4の等級を使用する。前部3のアセンブリおよび背部2つは軸および放射状の方向のための剛性率そして働く正確さを保障する。紡錘およびキャビネットのための連絡のsurtaceは擦れる。従って、紡錘の高速ランニングの間に、それは紡錘のqulet、最低の振動およびよい熱放散を保つことができる。
II.主要な技術的な変数
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | ベッド上の最高の振動 | mm | 500 |
| 2 | 最高の機械化の直径（ディスク タイプ） | mm | 460 |
| 3 | 最高の機械化の直径（シャフトのタイプ） | mm | 300 |
| 4 | 最高の処理の長さ | mm | 570 |
| 5 | 中心間の間隔 | mm | 620 |
| 6 | 紡錘の鼻のタイプ | A2-6 （任意A2-8） | |
| 7 | 紡錘モーター力 | KW | 11 |
| 8 | チャック/回転オイル シリンダー | 8インチ | |
| 9 | 紡錘の速度 | rpm | 4500 （A2-8紡錘3000） |
| 10 | 紡錘の穴径 | mm | 66 （A2-8紡錘80） |
| 11 | 棒直径 | mm | 52 （A2-8紡錘65） |
| 12 | X/のZ軸ねじ指定 | 4010/4010 | |
| 13 | Ｘ軸の限界の打撃 | mm | 300 |
| 14 | X/のZ軸の柵の指定 | 35/45 | |
| 15 | Z軸の限界の打撃 | mm | 620 |
| 16 | X Z軸の動きが速い率 | m/min | 20 |
| 17 | X Z軸のサーボ モーター | NM | 18/18 |
| 18 | 力の軸線のサーボ モーター | NM | 15 |
| 19 | X Z軸の繰り返し正確さ | mm | ±0.003 |
| 20 | X正確さを置くZ軸 | mm | ±0.005 |
| 21 | タレット | 12場所力のタレット | |
| 22 | 心押し台の袖の指定 | MT-5 | |
| 23 | 心押し台の袖の打撃 | mm | 100 |
| 24 | Length*width*height | mm | 2770x1780x11945 |
| 25 | 重くしなさい（おおよその重量） | kg | 4300 |
III.主要な構成リスト
| 標準的な構成 | |||
| 付属品は示す | ブランド | 注目 | |
| CNCシステム | 台湾 | Syntec 22TA | |
| 紡錘の運転者 | 台湾 | Syntec | |
| X Z軸のサーボ モーター | 台湾 | Syntec | バス制御 |
| 紡錘 | 台湾 | ルオLi/Dan Quan | |
| 紡錘軸受け | 日本 | NSK | |
| ねじ棒軸受け | 合同事業 | THT | |
| 線形ガイド・レール | 台湾 | PMI/HIWIN | Ｘ軸:35のローラー Z軸:45のローラー |
| 球ねじ | 台湾 | PMI/HIWIN | Ｘ軸:4010 Z軸:4010 |
| 空の回転式シリンダー | 中国製 | KEPUTE | |
| 空油圧チャック | 台湾 | Qiandao/Tongfu | |
| 軸力のタレット | 台湾 | 中心キングコング | |
| 自動潤滑システム | 中国製 | Huの操業/梁Sheng | |
| 冷却装置 | Jing江/ルオKai | ||
| 熱交換器 | Lingji | ||
| 警報ランプ | 国内良質 | ||
| 電気 | Chint | ||
| 技術的なマニュアル | |||
| 機械使用および整備用マニュアル、電気マニュアル、証明書、パッキング リスト、システム操作 マニュアル（電子ファイル）、システム プログラミング マニュアル（電子ファイル） | |||
IV.Workpieceのサンプル
V. Packingおよび船積み
