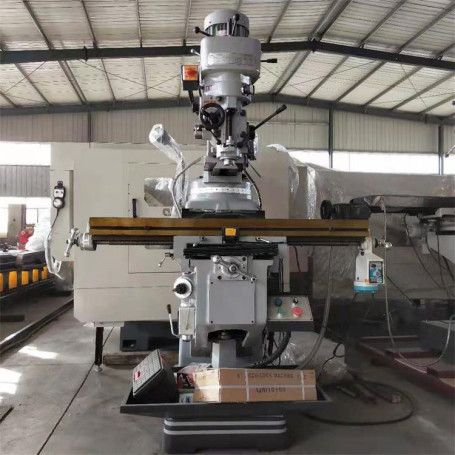

M5膝のタイプ タレットのフライス盤の普遍的な縦のタレットの頭部
製品詳細
| 製品名: | M5タレットのフライス盤 | Ｘ軸旅行: | 840mm |
|---|---|---|---|
| Ｙ軸旅行: | 330mm | Z軸旅行: | 380mm |
| テーブルのサイズ: | 1370*330mm | 紡錘の穴の先を細くすること: | 立場:R8/NT30 横のNT40 |
| 紡錘の速度範囲: | 66-4540r/min | 紡錘旅行:: | 127mm |
| 重量: | 1550kg | 次元: | 1800*1680*2190mm |
| ハイライト |
膝のタイプ タレットのフライス盤,マシーン・ヘッドを製粉する縦のタレット,普遍的なCNCのタレットの製造所M5 |
||
製品説明
タレットのフライス盤M5の縦のタレットの頭部の小型普遍的なタレットのフライス盤の横のフライス盤
部I機械特徴
1. 機械は柔軟性で小さい構造でそして高く密集している。製粉の頭部はおよそ90°およびあちこちに45°を回すことができる。
2. 機械は強い構造、変形およびよい安定性のMihannaの高級な鋳造を、採用しない。主要なシャフトはクロム モリブデンの合金、精巧に強い切削抵抗および優秀な精密の精密等級の斜角玉軸受によって、結合される熱処理を和らげ、和らげた後地面から成っている。
3. 三軸のコーナーの歯の基盤のナットはよい耐久性および長い耐用年数の高度の蛍光体青銅（PBC-2）から、成っている。
4. XおよびＹ軸のslidewaysは作動し易いTurcite-Bの摩耗シートと、低い摩耗率および耐久財は付す。
5. 癒やし、堅くなることの後で、身に着け易くないのワーク テーブルは精巧に地上である。
6. 仕事台の手動油ポンプ、中心にされた潤滑および持ち上がるプラットホームによって装備されている。
7. 、24Vと、110V改良された電気箱そしてコントローラーと装備されているの220V出力ソケット。
8. 空気のブローチ装置は2秒の用具の変更、高性能を実現するために速くおよび安全選ぶことができる。
部IIの主要な技術仕様及びデータ
| 項目 | Parameter/M5 |
| Ｘ軸旅行 | 840mm |
| Ｙ軸旅行 | 330mm |
| Z軸旅行 | 380mm |
| テーブルのサイズ: | 1370*330mm |
| 紡錘の穴の先を細くすること | 立場:R8/NT30横のNT40 |
| 紡錘の速度範囲 | 66-4540r/min |
| 紡錘の端の表面と仕事台間の間隔 | 0-450mm |
| 紡錘旅行: | 127mm |
| 紡錘の速度 | 立場:横の16の速度:12の速度 |
| 紡錘の供給: | 0.076/0.003" 0.038/0.0015" 0.203/0.008" |
| 低速紡錘（R /min） | 66,110,175,270,550,930,1460,2270 |
| 紡錘の高速（R /min） | 132,220,350,540,1100,1860,2920,4540 |
| 縦の製粉の頭部の角度を傾けなさい: |
45 °の前の、-後45 ° 90°の権利、- 90°は去った |
| Tスロット（幅*スロットの数*ピッチ） | 16*3*65 mm |
| 電圧（v）/頻度（Hz） | 380/50 |
| ヘッド モーター | 立場:横の5HP/3.75KW:3KW |
| 冷却モーター | 1/8HP/45W |
| 仕事台の最大負荷 | 500KG |
| 重量 | 1550KG |
| 次元: | 1800*1680*2190mm |
付属品の部IIIのリスト
| いいえ。 | 名前 | Qty |
| 1 | 道具箱 | 1 |
| 2 | 引くこと棒 | 1 |
| 3 | 持ち上がるクランク | 1 |
| 4 | 手車輪 | 1 |
| 5 | 供給のハンドル | 1 |
| 6 | 二重オフセット リング スパナー | 1 |
| 7 | プラスチック オイルの鍋 | 1 |
| 8 | 細長かったスクリュードライバー | 1 |
| 9 | 六角形のレンチ（メートル） | 1 |
| 10 | 指示 | 1 |
| 11 | 証明書 | 1 |
部IVの任意付属品
| いいえ。 | 名前 | 注目 |
| 1 | 2軸線DRO | |
| 2 | 自動用具の送り装置 | |
| 3 | 6インチ機械万力 | |
| 4 | 出版物版および製粉のチャック |
部Vの売り上げ後のサービス
1. テクニカル サポートのオンライン サービスは提供した。
2.技術的なファイル サービスは提供した。
3.機械動作のビデオは提供した。
4.現地の訓練サービスは提供した。
5.Spare部品の取り替えおよび修理サービスは提供した。
6。あなた自身の指定を含むプロダクトを開発する必要があれば私達はそれを働かせるのを助けてもいい。
7.私達が持っていない何でもことを常に顧客への正直、決してうそであるために、および決して宣言してはいけない。
