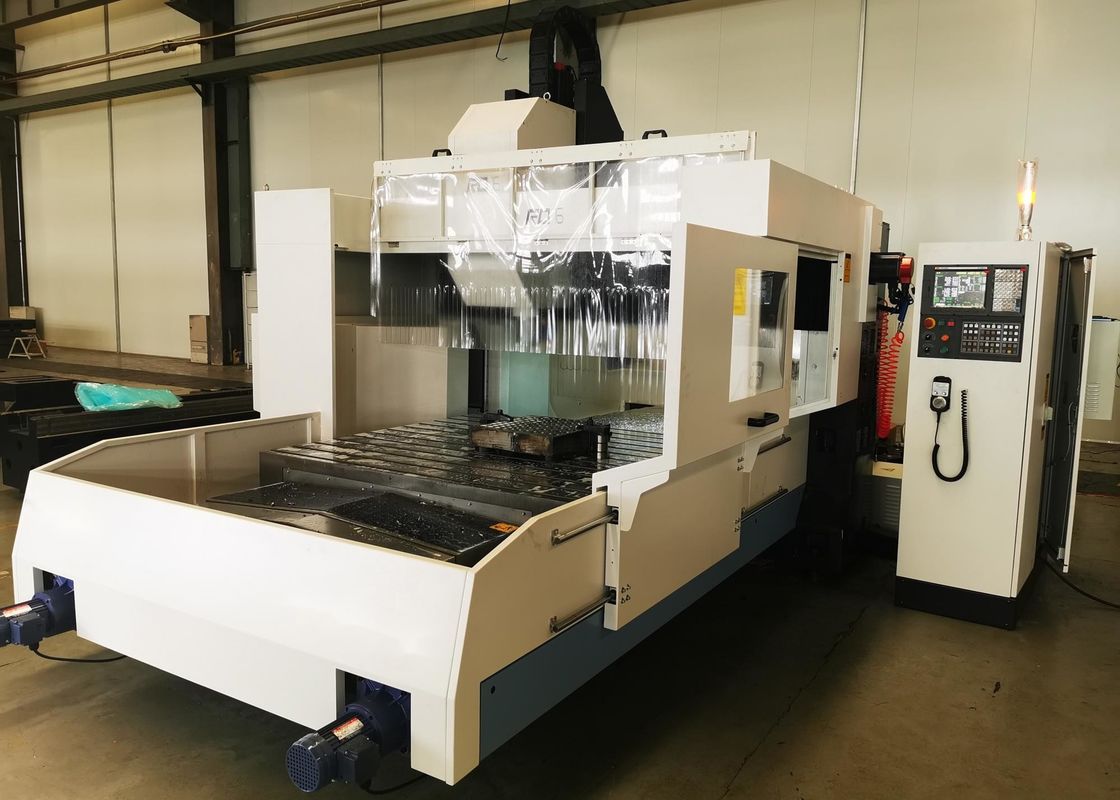

3000kgsに荷を積むRD16 CNCの訓練機械中心の仕事台
製品詳細
| 製品名: | ガントリー訓練および製粉のマシニング センターRD16 | 仕事台のサイズ: | 1600x1600mm |
|---|---|---|---|
| 仕事台のローディング: | 3000kgs | 旅行（X/Y/Z）: | 1600/1600/500 |
| 最高。ガントリーの高さを渡すこと: | 550mm | 最高。ガントリーの幅を渡すこと: | 1800mm |
| 紡錘の速度: | 10-4000rpm | 紡錘モーター力: | 15/18.5kw |
| ハイライト |
ガントリー訓練のマシニング センター,CNCの訓練のマシニング センター3000kgs,CNCの訓練機械BT50 |
||
製品説明
3000kgs RD16に荷を積むCNCのガントリー訓練および製粉のマシニング センターの仕事台
I.Productの紹介
RDシリーズ プロダクトは構造剛性率、あく能力で高性能の鋭い条件を満たすために位置の正確さを処理する改良の穴および、それに企業の適用に焦点を合わせる専門の最大限に活用されたモデルをする企業の高精度のtubesheetおよび他の部品回転軸受けの安定性が高い最大限に活用され。
II.Mainの技術的な変数
| 項目 | RD16 | RD20 | |
| 仕事台のサイズ | mm | 1600x1600 | 2000x2000 |
| 仕事台のローディング | kg | 3000 | 4000 |
| 旅行（X/Y/Z） | mm | 1600/1600/500 | 2000/2000/500 |
| 紡錘の端の表面と仕事台間の間隔 | mm | 250-750 | 250-750 |
| 最高。ガントリーの高さを渡すこと | mm | 550 | 550 |
| 最高。ガントリーの幅を渡すこと | mm | 1800 | 2100 |
| 紡錘の先を細くすることの穴 | - | BT50 | BT50 |
| 紡錘の速度 | rpm | 10-4000 | 10-4000 |
| 紡錘モーター力 | kW | 15/18.5 | 15/18.5 |
| 紡錘のトルク | N.m | 214/255 | 214/255 |
| 最高。働く送り速度（X/Y/Z） | mm/min | 10000 | 10000 |
| 動きが速い速度（X/Y/Z） | m/min | 15/15/20 | 15/15/20 |
| ガイド・レールのタイプ（X/Y/Z） | - | 3つの軸線の線形ガイド・レール | 3つの軸線の線形ガイド・レール |
| 用具の雑誌のタイプ | - | サーボ雑誌 | サーボ雑誌 |
| 用具の数 | PC | 16 | 16 |
| 最高。用具の直径（完全な用具/隣接した用具スペース） | mm | Φ133/Φ200 | Φ133/Φ200 |
| 最高。用具の長さ | mm | 300 | 300 |
| 最高。用具の重量 | kg | 15 | 15 |
| 置く正確さX/Y/Z （ISO 230-2）を | mm | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| 反復的な位置の正確さX/Y/Z （ISO 230-2） | mm | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| 次元（H） L X W X | mm | 6500x5000x3400 | 7500x5500x3500 |
| 機械重量（純/総体） | kg | 12500/13200 | 16500/17300 |
| 制御システム | - | KND | KND |
III.Main構成リスト
| いいえ。 | 名前 | 構成記述 | |
| RD16 | |||
| 指定/名前 | 注目 | ||
| 1 | システム | 数値制御システム | 北京KND |
| 2 | 紡錘 | BT 50-155//中央出口の紡錘 | 台湾 |
| 3 | 用具の雑誌 | /BT50//16のT/サーボ雑誌 | 中国 |
| 4 | ガイド | XYZ:45 | 台湾HIWIN/PMI |
| 5 | ねじ | XYZ:5010 | 台湾TBI |
| 6 | 軸受け | 角の接触のボール ベアリング | 日本NSK |
| 7 | カップリング | GS38 | 日本NBK |
| 8 | 空気の部品 | 空気源の処置、紡錘の気密の二次ろ過 | SMC |
| 9 | 潤滑システム | 量的なグリースの潤滑ポンプ | 中国 |
| 10 | チップ輸送装置 | チェーン チップ輸送装置 | 中国 |
| 11 | 内部冷却装置 | 20の棒内部冷却のろ過システム | 中国 |
| 12 | 電気箱の冷却 | 電気キャビネットの熱交換器 | 中国 |
IV工作機械の構造
