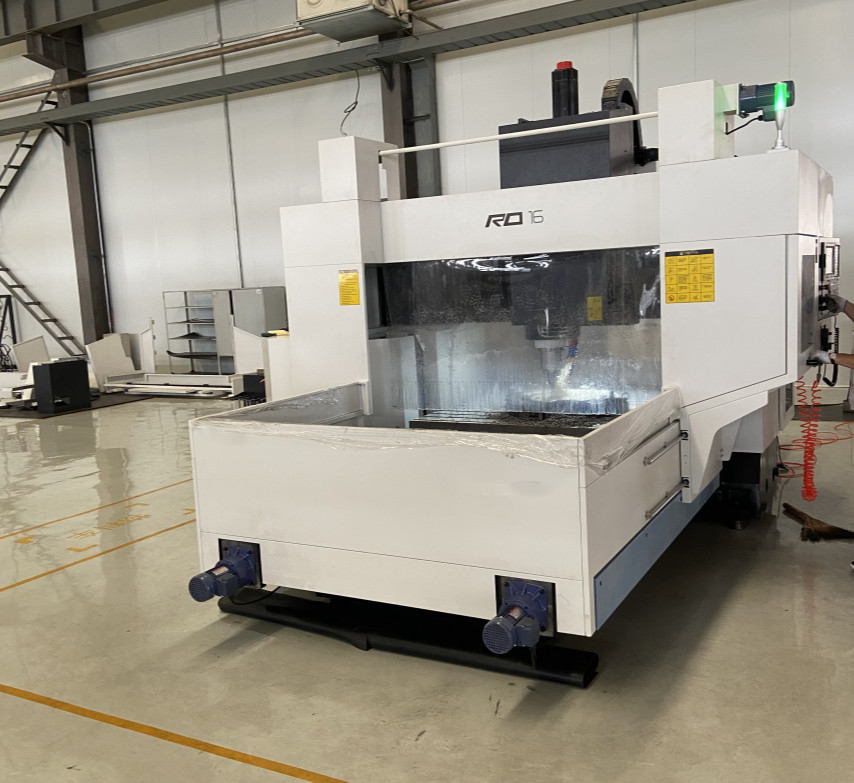

RD20 CNCの訓練機械ガントリー フライス盤の中心の紡錘BT50
製品詳細
| 製品名: | ガントリー訓練および製粉のマシニング センターRD20 | 仕事台のサイズ: | 2000x2000mm |
|---|---|---|---|
| 仕事台のローディング: | 4000kgs | 旅行（X/Y/Z）: | 2000/2000/500 |
| 最高。ガントリーの高さを渡すこと: | 550mm | 最高。ガントリーの幅を渡すこと: | 2100mm |
| 紡錘の速度: | 10-4000rpm | 次元（H） L X W X: | 7500x5500x3500mm |
| ハイライト |
ガントリーCNCの訓練機械,RD20 CNCの製粉の中心,BT50を製粉するCNCの訓練機械 |
||
製品説明
CNCのガントリー訓練およびフライス盤の中心RD20はBT50 CNCの訓練機械を細長くする
I.Machineの特徴:
それに企業の適用に焦点を合わせる専門の最適化モデルをするRDの一連の高性能のディスク部品、構造剛性率および鋭い容量の安定性が高く鋭い条件のためのプロダクトは、および位置を処理する穴の精密を改善するために非常に最大限に活用された。
1.1主要な構造
RD20は最も安定したガントリー フレームを採用する、ベッドは内部補強と整理される、ベッドの構造は厚い、断面最大限に活用されたビームは大きいスパンのステップ ガイド・レールによって整理される、高力サドルのZ軸は紡錘箱に高く静的な、動的剛性率があるように、6つのスライドのブロック構造を採用する。機械は主要な主要部分、主要な動きシステム、供給動きシステム、用具の貯蔵の補助システム、空気システム、潤滑システム、保護システム、破片の取り外しおよび冷却装置の電気制御システムで等構成される。
1.2主要な主要部分
RD20のベッドのボディ、仕事台、コラム、サドルおよびヘッドストックはHT300よい剛性率、衝撃吸収性および精密保持がある高力灰色の鋳鉄から成っている。
RD20完全に主項目は私達の会社CNCのガントリー マシニング センター、荒削りおよび半仕上げによって完了し、日本の新しい日本機械多機能のlongmenのpentahedronのマシニング センター（HF - m）確認するために最終的な終わりプロセスを、ことをキーこうして工作機械によっての幾何学的な正確さを保障する大きい機械化の精密、輸入される。完了する一定した温度の研修会の5
1.3主要な動きシステム
RD20主要な動きシステムはベルトを通って運転するために紡錘のサーボ モーターを採用し次の通り機械紡錘の運転の構造はある:
紡錘の単位は工作機械の中心の部品である。それは高精度の紡錘の単位、モデルを採用する:BT50.主要な動きシステムは15/18.5kWの紡錘のサーボ モーター力、4000rpmの最大出力の速度、および214/255N.mの出力トルクを採用する。
1.4供給の動きシステム
RD20に3つの線形供給シャフトがある。三軸の装填装置はACサーボ モーターを採用する。非バックラッシュの伸縮性があるカップリングは鉛ねじによって直接各シャフトの交換の動きを実現するために接続される。
1.5保護システム
RD20ガイド・レールの保護形態:Ｘ軸は201ステンレス鋼の保護引きの版、Ｙ軸である器官カバー、Z軸である供給システムに十分な保護を提供するステンレス鋼の装甲版である;工作機械の保護は私達の会社によって設計され、製造される。工作機械の運転領域は十分に封じられている操作の間に安全および保護性能を保障するために。
1.6破片の取り外しおよび冷却装置
RD20破片の排出は装置、車を受け取る破片を排出するチェーン破片の後で二重座礁させたおりを採用し。
冷却装置は用具の内部冷却し、外的な冷却の2つの冷却方法を採用する。内部冷却は20barの65L/min高流れ高圧中心水ろ過システムを採用し、外的な冷却は67L/min流動度および冷却の信頼性を保障するために27mの頭部を採用する。
高圧水鉄砲の標準的な構成は、よりよく工作機械の鉄ファイリングをきれいにすることができる。
1.7空気システム
RD20は紡錘の中心のために吹く外的な空気銃の紡錘、クリーン エアーおよび乾燥した、きれいな圧縮されたガスのための用具を変えるために信頼できる性能およびよい安定性の空気制御の部品を採用する。
II.Mainの技術的な変数
| 項目 | RD16 | RD20 | |
| 仕事台のサイズ | mm | 1600x1600 | 2000x2000 |
| 仕事台のローディング | kg | 3000 | 4000 |
| 旅行（X/Y/Z） | mm | 1600/1600/500 | 2000/2000/500 |
| 紡錘の端の表面と仕事台間の間隔 | mm | 250-750 | 250-750 |
| 最高。ガントリーの高さを渡すこと | mm | 550 | 550 |
| 最高。ガントリーの幅を渡すこと | mm | 1800 | 2100 |
| 紡錘の先を細くすることの穴 | - | BT50 | BT50 |
| 紡錘の速度 | rpm | 10-4000 | 10-4000 |
| 紡錘モーター力 | kW | 15/18.5 | 15/18.5 |
| 紡錘のトルク | N.m | 214/255 | 214/255 |
| 最高。働く送り速度（X/Y/Z） | mm/min | 10000 | 10000 |
| 動きが速い速度（X/Y/Z） | m/min | 15/15/20 | 15/15/20 |
| ガイド・レールのタイプ（X/Y/Z） | - | 3つの軸線の線形ガイド・レール | 3つの軸線の線形ガイド・レール |
| 用具の雑誌のタイプ | - | サーボ雑誌 | サーボ雑誌 |
| 用具の数 | PC | 16 | 16 |
| 最高。用具の直径（完全な用具/隣接した用具スペース） | mm | Φ133/Φ200 | Φ133/Φ200 |
| 最高。用具の長さ | mm | 300 | 300 |
| 最高。用具の重量 | kg | 15 | 15 |
| 置く正確さX/Y/Z （ISO 230-2）を | mm | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| 反復的な位置の正確さX/Y/Z （ISO 230-2） | mm | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| 次元（H） L X W X | mm | 6500x5000x3400 | 7500x5500x3500 |
| 機械重量（純/総体） | kg | 12500/13200 | 16500/17300 |
| 制御システム | - | KND | KND |
III.Main構成リスト
| いいえ。 | 名前 | 構成記述 | |
| RD20 | |||
| 指定/名前 | 注目 | ||
| 1 | システム | 数値制御システム | 北京KND |
| 2 | 紡錘 | BT50-155//中央出口の紡錘 | 台湾 |
| 3 | 用具の雑誌 | /BT50//16のT/サーボ雑誌 | 中国 |
| 4 | ガイド | XYZ:45 | 台湾HIWIN/PMI |
| 5 | ねじ | XYZ:5010 | 台湾TBI |
| 6 | 軸受け | 角の接触のボール ベアリング | 日本NSK |
| 7 | カップリング | GS38 | 日本NBK |
| 8 | 空気の部品 | 空気源の処置、紡錘の気密の二次ろ過 | SMC |
| 9 | 潤滑システム | 量的なグリースの潤滑ポンプ | 中国 |
| 10 | チップ輸送装置 | チェーン チップ輸送装置 | 中国 |
| 11 | 内部冷却装置 | 20の棒内部冷却のろ過システム | 中国 |
| 12 | 電気箱の冷却 | 電気キャビネットの熱交換器 | 中国 |
IV.Whyは私達を選ぶ
売出し前:
（1）あなたの要求に関して、最もよい適した機械はサポートのカスタマイズされた機械また推薦することである;
（2）あなたの国の条件に関して助けるために、ある証明書は整理供給する。セリウムのように、CO、FORM-A、FORM-E、FORM-FのEmbassy.etcによって署名する元の証明書。
（3）すべての機械は配達の前にテストされ、私達はあなたにビデオおよび映像を撮る。それを受け取るとき、直接働くことができる。
アフターセールス
（1）私達はすべての制御システムを供給し、ソフトウェアは手動を作動させる、従ってそれを参照するために機械を容易に作動できる。
（2）すべてこれらがあなたの問題を解決できなければすべての機械問題、私にいつでも尋ねることができる私達はオンライン方法によって解決するのを助ける点の助けることをまたはtelの電子メールはあなたの工場に、遠隔ビデオ最初は、私達のエンジニア行く時間を計る。
学ぶための私達の工場への歓迎はあなたの自由のためのこのサービスとともに機械、1人の専門エンジニアを作動させる方法を。
保証:
全機械のための1年、1年以内の機械質に関して壊れた消耗品を除くあらゆる部分私達は自由のための部品を送る。
