HK450L/460Lはベッドの球CNCの旋盤を機械で造る自動車の付属品の処理を傾斜させた
製品詳細
| Swing over bed: | d360mm/d500mm | Max.turning diameter(disc type): | d250mm/d400mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d180mm/d250mm | Max. machining length: | 280mm/420mm |
| Effective travel for X-axis: | 200mm/210mm | Effective travel for Z-axis: | 330mm/470mm |
| Max.spindle speed: | 5000rpm | Motor power of spindle: | 5.5kw/7.5kw |
| Chuck and angling cylinder: | 6 inch | Max.traveling for tailsrock sleeve: | 80mm/100mm |
| ハイライト |
傾向があるベッドCNCの旋盤機械,CNCの精密金属の旋盤,CNCの横の旋盤機械460L |
||
製品説明

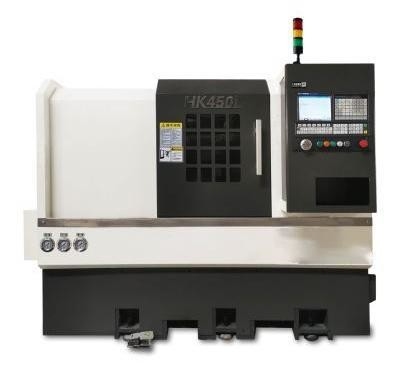

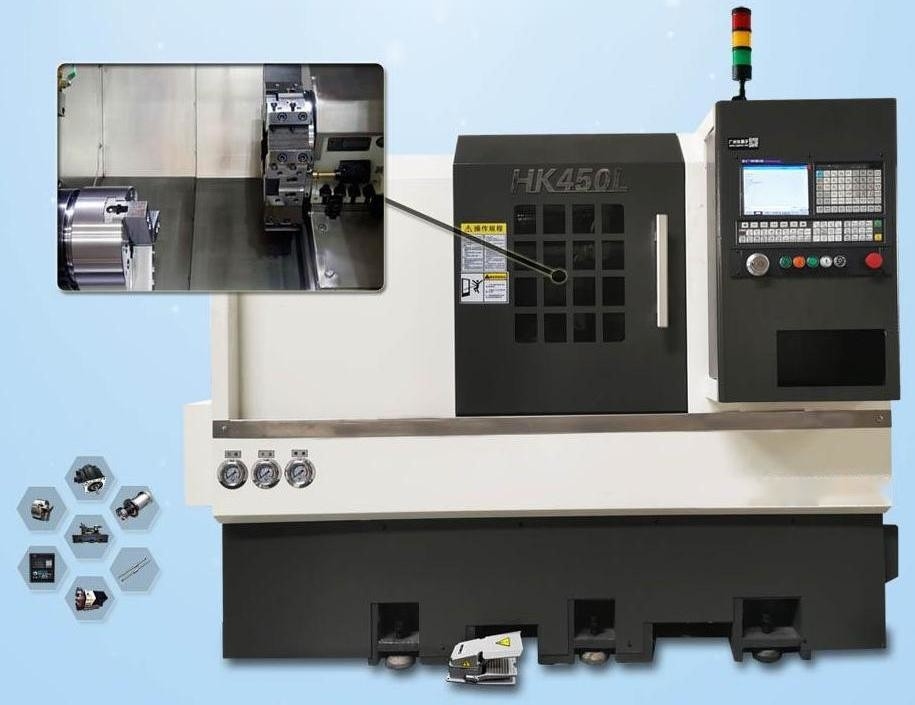

HK450L/460L CNC回路は,傾斜式ベッドボール (列) 線形ガイドレールを使用した実用的な加工機械ツールの一種であり,製品の構造は成熟し,安定し,信頼性の高い性能です.軸を認識することができます.円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形小規模・中規模・批量製品加工機械,ハードウェア,自動車,衛生用アクセサリー加工に適しています.
| ポイント | モデル | HK450L | HK460L |
|---|---|---|---|
| 加工範囲 | ベッドに振り回して | d360mm | d500mm |
| 最大回転直径 (ディスク型) | d250mm | d400mm | |
| 最大回転直径 (軸型) | d180mm | d250mm | |
| 最大加工長さ | 280mm | 420mm | |
| 穴の直径を通る最大バー | d45mm | d45mm | |
| センター間の距離 | 350mm | 500mm | |
| X/Z 軸横断 | X軸の有効移動 | 200mm | 210mm |
| Z軸の有効移動 | 330mm | 470mm | |
| X軸,Z軸 速食速率 | 20m/min | 20m/min | |
| X,Z 軸の線形ガイドレール | 25/30 | 35/35 (ローラー) | |
| 鉛螺栓の直径/X,Z軸のピッチ | 3210/3210 | 3210/3210 | |
| X,Z 軸のサーボモーター | 10/10Nm | 15/15Nm | |
| スピンドル | スピンドル鼻 | A2-5 | A2-5 |
| スピンドルホールの直径 | d56mm | d56mm | |
| マックス スピンドル速さ | 5000回転/分 | 5000回転/分 | |
| スピンドルのモーターパワー | 5.5kw | 7.5kw | |
| チャックと釣りシリンダー | 6インチ | 6インチ | |
| 加工精度 | X,Z 軸の位置付け精度 | ±0.006mm | ±0.006mm |
| X,Z 軸の Popeatability 精度 | ±0.005mm | ±0.005mm | |
| 尾根 | 尾根の袖の角形 | MT-4 | MT-5 |
| マックス・トラベリング テイルズ・ロック・マッシュ | 80mm | 100mm | |
| 尾根の圧力範囲 | 8〜25パ | 8〜25パ | |
| テイルストック移動モード | シールドライブ,水力ロック | シールドライブ,水力ロック | |
| ツール | ツールの棒規格 | 20*20 | 25*25 |
| 退屈なツールバー | d25mm | d32mm | |
| ターレット (ツール標準) | 63 中央高 8駅 | 中央高さ80 10駅 | |
| その他の仕様 | ベッド構造 | 45°斜め | 45° の傾き |
| 外部寸法 | 総寸法 (L*W*H) | 2200*1575*1580 | 2400*1575*1680 |
| 機械の重さ | 2300kg | 2800kg |
機械の床構造は高強度ミハナイト鋳鉄の形状を使用し,熱バランス設計で45°傾斜床構造を有する.したがって,機械は以下の特徴を持っています:高性能,高安定性,柔軟な操作が容易内部および外部の円面,角形表面,表面,端面 (インチシステムスレッド,メトリックスレッド,角糸とスレッド),掘削,リミング,穴を掘るなどこの機械は,ワークショップで大量加工するのに適しています.
機械床は,高精度光学レーザー装置を使用して,ピッチ補償を行い,作業部品の同じ位置位置を確実にします.
電気箱の配送ラインはCE安全基準に準拠しています.電気部品は世界的に有名なブランドを使用します.制御システムが動作する間,合理的な熱バランスと電気干渉の設計は外部の干渉の影響を受けない.
スピンドルは台湾から輸入されたものを使用している.NSK p4グレードの角球軸承がスピンドルの内側に設置されている.前部3と後部2の組立は,軸向と半径方向の硬さと作業精度を保証する. スピンドルとキャビネットの接触面は,スクラップされています.したがって,高速でスピンドルを動かすとき,スピンドルは静かであり,振動は最小限に抑え,熱は散散りばれます.
X,Z 軸は,ハイグリディティ (ハイウィンとPMIは台湾から輸入されている) の線形ガイド方式を使用します.計算と分析を通じて,トラックとトラック間隔は最高の設計を使用します.低抵抗性と高硬さx.Z軸は高精度C3磨きボールスクリューを使用します.固定エンドの両側では,NSKまたはFAGの組み合わせ型の60°斜角ボールベアリング補助サポートを使用します.作業の精度を保証するために2つのシャフト端がプレテンション設計を使用速度は30m/minで,作業効率を向上させ,処理時間を短縮できます.

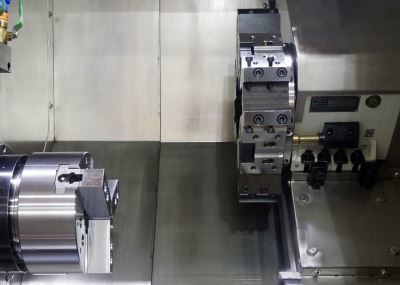

ターレの回転は,サーボモーターによって動かされます. 両側に回転し,最短距離でツールを選択できます. ツール変更は迅速です.
処理材料によって,あなたはチェーンチップコンベアーを選択することができます. 簡単な保守はマシンボディのためにです. このように.操作者は効率的にチップを外し,簡単に機械の体をきれいに保つことができました.
- オイルバスタフィッダー
- スイングアームコンベアベルトフィッダー
- メカニカルアーム
- 柔軟な生産ライン
