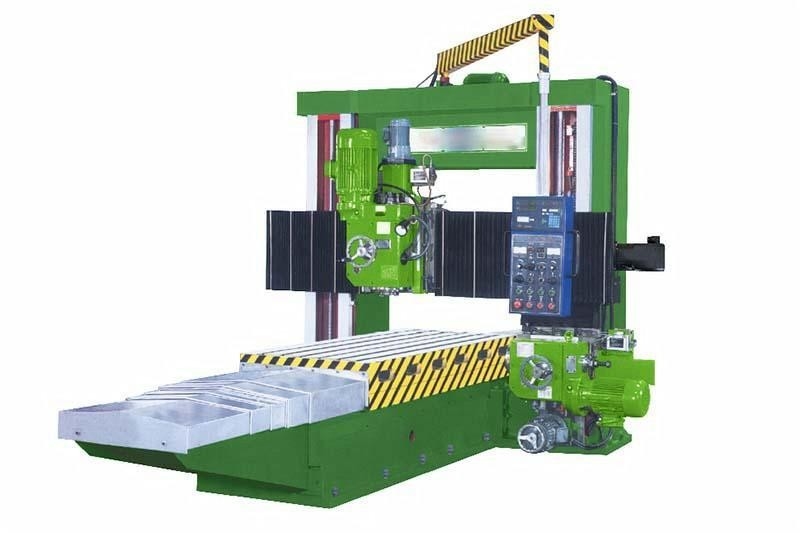

移動ビーム ガントリー フライス盤500/600のmm
製品詳細
| 製品名: | TX20-0 TX20-1の移動ビーム ガントリー フライス盤 | ガイド・レールの中心間距離: | 500/600のmm |
|---|---|---|---|
| 最高の機械化の長さ: | 2000-4000/2000-6000mm | 最高の機械化の幅: | 1000-1300/1300-1600のmm |
| 最高の機械化の高さ: | 800/1000/1200のmm | 作業台の長さ: | 3000-4000/3000-6000のmm |
| 仕事台の幅: | 800/900 1100/1300mm | 工作物の最高重量: | 3/4/5/6/8t |
| 仕事台の動きの速度: | 30-4000 mm/minのstepless調節可能 | メインモーターパワー: | 3.7/5.5/7.5kw |
| ハイライト |
移動ビーム プレーナーのフライス盤,600のMmのガントリー フライス盤,TX20ガントリー フライス盤 |
||
製品説明
TX20-0 TX20-1の販売のための移動ビーム ガントリー フライス盤
1. TX20シリーズ ガントリー移動ビーム フライス盤は工作物の非金属材料加工の鉄の金属、非鉄金属および一部分の高速度鋼の炭化物用具のために適した精密機械化の工作機械の新しい世代である。製粉はプロセスの平面、高低の表面、傾向がある表面、側面、溝のクラス、ボーリング、訓練および他のプロセスを完了できる。
2. 仕事台の転送方式:Tのタイプ仕事台の鉛ねじドライブ、stepless調節可能な働く速度を実現するACサーボ・システムによるドライブ。
3. ビーム錠:TX20シリーズ ビームは機械的に自動的にロックされて、ビーム持ち上がることを用いるチェーン制御を実現する。
4. 縦の製粉の頭部の供給はstepless調節可能である。
5. 側面の製粉の頭部の製粉の供給の量はstepless調節可能である。
6. すべての工作機械は私達の会社によって、処理されて、集まっていて投げられる。投げる材料は熱の振動および二次時間の処置によってHT250質の鋳鉄、完全に、十分に鋳造の内部圧力を除去するためにである。ベッド ボディ、コラムおよびビーム ガイド・レールはずっと極度に可聴周波に癒やすことである。
7. ユーザーのニーズに従って、特別な指定は3つの力の製粉の頭部（1つの縦の製粉の頭部および2つの側面の製粉の頭部）によってカスタマイズすることができる。
主要な技術的な変数
| 機械指定 | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| ガイド・レールの中心間距離 | mm | 500 | 600 | 700 | 800 |
| 最高の機械化の長さ | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 最高の機械化の幅 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 最高の機械化の高さ | mm | 800 | 1000,1200 | 1200 | 1200 1500 |
| 仕事台の長さ | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 仕事台の幅 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 工作物の最高重量 | t | 3,4 | 5,6,8 | 6、7,9 | 7、8、10 |
| 仕事台の動きの速度 | mm/min | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 |
| 主要なモーター力 | kw | 3.7 | 5.5、7.5 | 5.5、7.5 | 5.5、7.5、11 |
| 紡錘力 | kw | 7.5 | 7.5 | 7.5 | 7.5 |
| 機械重量 | t | 13-16 | 15-25 | 20-32 | 23-36 |
| 全体寸法（LxWxH） | mm |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| デジタル表示装置 | 任意 | 任意 | 任意 | 任意 | |
| 機械指定 | TX20-4 | TX20-5 | TX20-6 | |
| ガイド・レールの中心間距離 | mm | 900 | 1000 | 1200 |
| 最高の機械化の長さ | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 最高の機械化の幅 | mm | 2000-2500年 | 2000-2500年 | 2000-2500年 |
| 最高の機械化の高さ | mm | 1500 | 1500 | 1500 1800 |
| 仕事台の長さ | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 仕事台の幅 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 工作物の最高重量 | t | 8,9 | 10,11 | 10,12 |
| 仕事台の動きの速度 | mm/min | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 |
| 主要なモーター力 | kw | 13 | 15 | 18.5 |
| 紡錘力 | kw | 11 | 15 | 15 |
| 機械重量 | t | 29-36 | 35-43 | 41-53 |
| 全体寸法（LxWxH） | mm | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| デジタル表示装置 | 任意 | 任意 | 任意 | |
標準的な構成
1.One縦の製粉の頭部
2. 1つの側面の製粉の頭部（左右間で任意）
ベッド ボディの3.Steel版の盾
4.Bebarのコラム器官のタイプ盾
特別な付属品
1.90度の角度の製粉の頭部
2. 空気用具ロック
