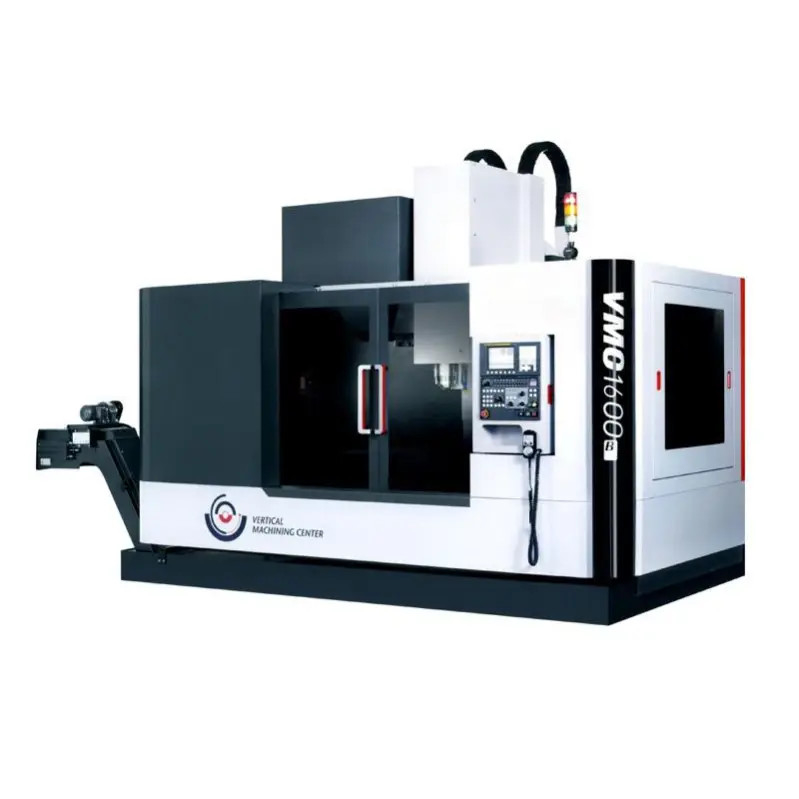

VMC1600 CNC垂直加工センター 3/4 軸 CNC フリースマシン SMTCL SYMG
製品詳細
| スピンドル速さ:: | 6000 rpm | 紡錘のトルク:: | 95.4Nm |
|---|---|---|---|
| 送り速度:: | 10m/min | 紡錘の先を細くすること:: | BT50 |
| CNCの制御システム:: | FANUC、Siemens | テーブル旅行（x） （mm）:: | 1600 |
| テーブル旅行（z） （mm）:: | 800 | 反復性（X/Y/Z） （mm）:: | 0.01 |
| X/Y/Zの速い動きの速度:: | 24/24/20 m/min | ブランド名：: | SYMG、SMTCL |
| ハイライト |
4つの軸線CNCの縦のマシニング センター,VMC1600 CNCフレーシングマシン,5つの軸線CNCの縦のマシニング センター |
||
製品説明
VMC B シリーズの作業台サイズは 650*430mm から 2200*800mm,X 軸移動は 580mm から 2100mm,さまざまな構成は,さまざまな分野の顧客のニーズを満たすことができます.
| モデル | ユニット | VMC1300B | VMC1600B | VMC2100B |
| 作業台の寸法 | mm | 1400×700 | 1700×800 | 2200×800 |
| Tスロットサイズ | mm | 18×5 | 22×5 | 22×5 |
| 最大容積 | 体重 | 1000 | 2000 | 3000 |
| X軸移動 | mm | 1300 | 1600 | 2100 |
| Y軸の移動 | mm | 700 | 800 | 800 |
| Z軸移動 | mm | 700 | 800 | 800 |
| スピンドルノースから作業台までの最大距離 | mm | 850 | 940 | 1000 |
| スピンドルノースから作業台までの最小距離 | mm | 150 | 140 | 200 |
| スピンドル・コーナー・シェンク | BT2 税金制度 | BT2 医療法 | BT2 医療法 | |
| スピンドル速度 | r/min | 8000/6000/6000 | 6000 | 6000 |
| メインモーターのトルク | Nm | 52.5/71.7/95.4 | 95.4 | 380 |
| メインモーター電源 | kW | 11/15;15/18. 5/15/18.5 | 15/18.5 | 15/18.5 |
| X/Y/Z軸 急速な速度 | m/min |
24/24/20;24/24/20 "24/24/20" |
24/24/20 | 18/18/18 |
| 給餌速度 | m/min | 2010年10月10日 | 10 | 10 |
| ツール・マガジン表 | メカニカルアーム | メカニカルアーム | メカニカルアーム | |
| 道具数 | pcs | 20月24日 | 20 | 20 |
| ツール交換時間 | s | 2.5/3.5/35 | 3.5 | 3.5 |
| 位置付け精度 | mm | 0.020/0.012/0012 | 0.020/0.012/0012 | 0.022/0.012/0.012 |
| 繰り返しの精度 | mm | 0.012/0.010/0.008 | 0.012/0.010/0.008 | 0.013/0.008/0008 |
| 総容量 | KVA | 37 | 37 | 37 |
| 空気供給圧 | MPa | 0.5-0 だった7 | 0.5-0 だった7 | 0.5-0 だった7 |
| 総寸法 (LxWxH) | mm | 5026×3232×3361 | 5840×3340×3715 | 6705×3500×3910 |
| 機械の重量 | 体重 | 11000 | 135000 | 17500 |
| CNCコントローラ | FANUC 0i-MF | FANUC 0i-MF | FANUC 0i-MF |
製品のハイライト

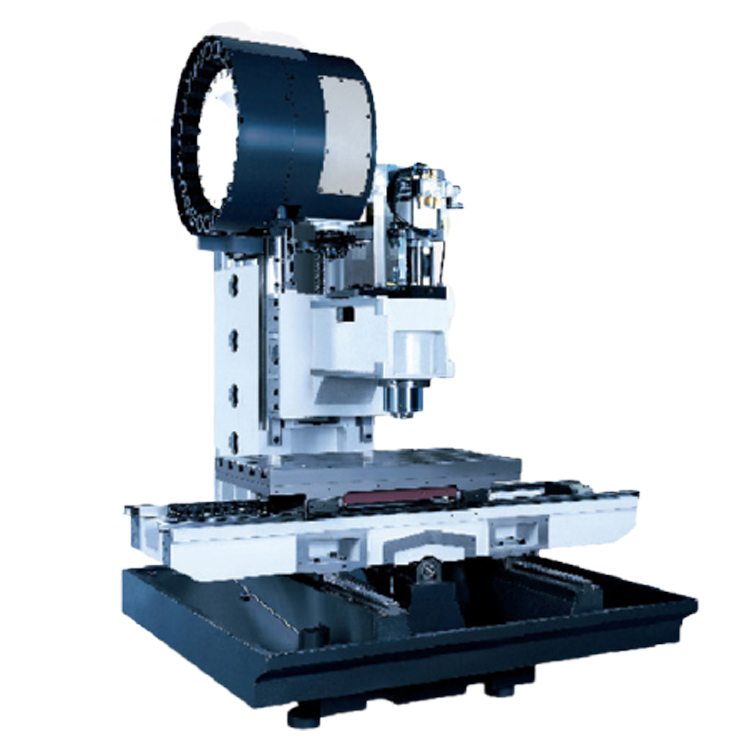

VMC 1600 高品質 SMTCL SYMG VMC CNC 垂直加工センター ラートンマシン FANUCシステム 機械の概要 VMC1600 垂直加工センター この新しい世代VMC1600垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高固いヘリング柱,逆向きのトラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロ...
