SMTCL SYMG 高強度 高速 CNC lathes HTC125 広横平床 CNC lathes

ブランド名: SMTCL/SYMG
モデル番号: HTC125
原産地: 中国
認定: ISO certification
最低注文数量: 1セット
供給能力: 1ヶ月あたりの50セット
タグ

平面回転CNC機械

CNC機械を回すFTL320

平面Z軸CNC機械

製品詳細

ブランド名:: SYMG、SMTCL 最高。工作物（mm）の長さ:: 5000
最高。紡錘の速度（r.p.m）:: 500 r.p.m 紡錘穴（mm）:: 130
正確さ（mm）の位置:: ±0.014 反復性（X/Y/Z） （mm）:システム:: ±0.006
構造：: 平床式トレーラーの旋盤 CNCの制御システム:: GSK、FANUC、SIEMENS
Toolpostのブランド:: IEEPO 寸法(長さ*幅*高さ):: 8500X2725X2450
ハイライト

高速フラットベッド CNCターン

,

横軸のCNC回転機

,

高硬度フラットベッド CNC ターン

製品説明

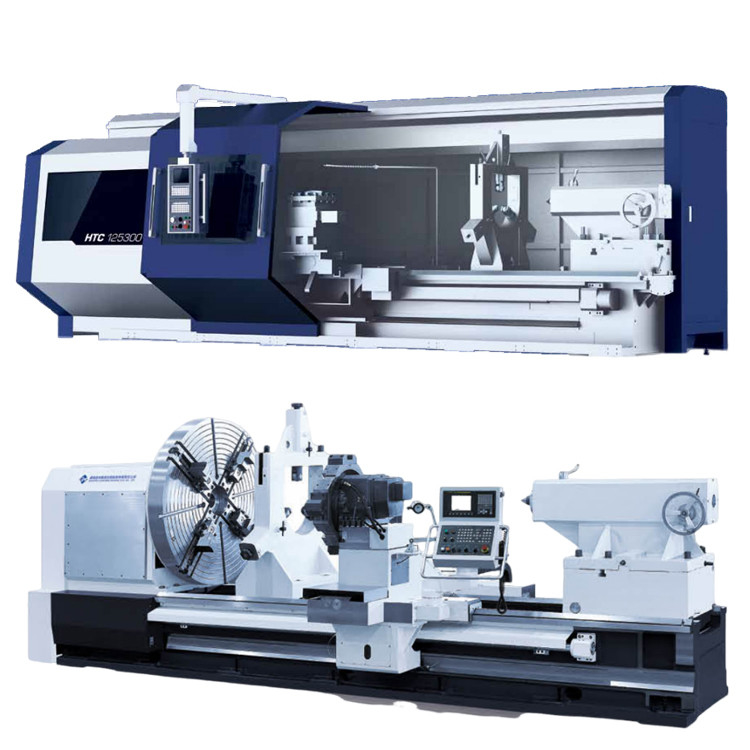

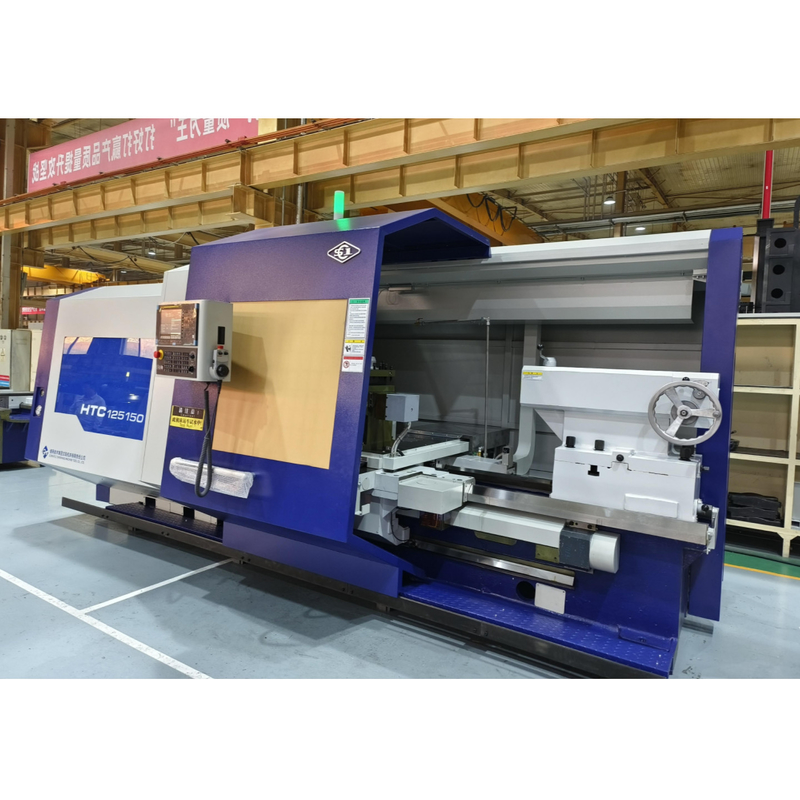

HTC125大型シリアルCNC横型旋盤SMTCL SYMG

旋盤の概要

HTC125大型シリアルCNC横型フラットベッド旋盤、高剛性、高速、高精度、高効率

旋盤仕様
製品紹介

SMTCL SYMG 高強度 高速 CNC lathes HTC125 広横平床 CNC lathes 0

製品仕様

主な技術仕様

主な技術パラメータ
項目
単位
HTC 125150
HTC 125300
HTC 125500

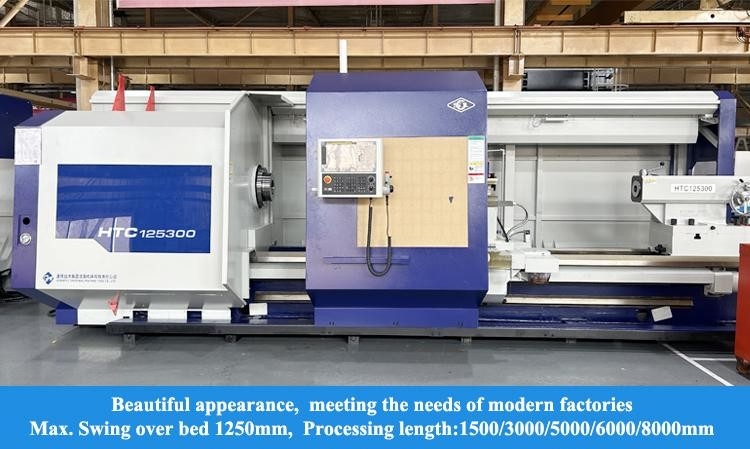

ベッド上の最大振り径
mm
1250
1250
1250
最大ワーク保持長さ（心間距離）
mm
1600
3100
5100
最大切削長
mm
1500
3000
5000
最大切削径
mm
1250
1250
1250
クロススライド上の最大振り径
mm
850
850
850
主軸ノーズタイプとコード

A2-15
A2-15
A2-15
主軸前端ボアテーパー

メートル法140
メートル法140
メートル法140
主軸ボア径
mm
130
130
130
油圧可変速ヘッドストック
主軸速度範囲
r/min
5-500
5-500
5-500
主軸の最大出力トルク
Nm
7500
7500
7500
主軸速度段数

油圧3段、各段で無段階変速
油圧3段、各段で無段階変速
油圧3段、各段で無段階変速
主モーターの出力
kW
22
22
22
チャック

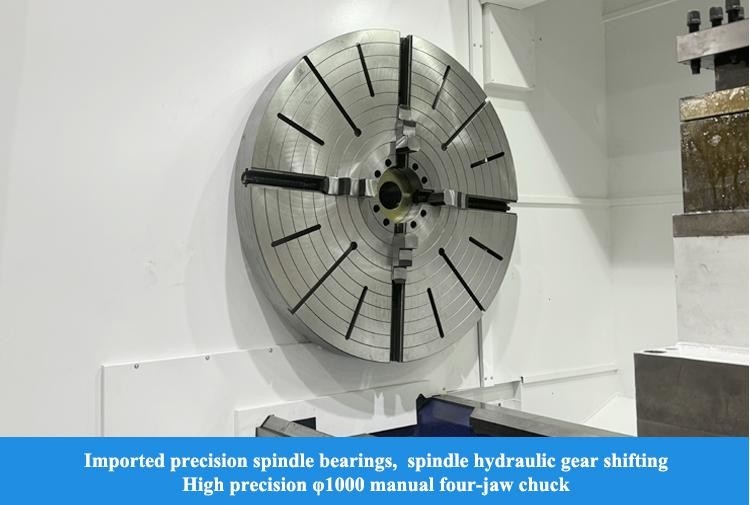

チャックの直径/タイプ
mm
1000/手動四爪
1000/手動四爪
1000/手動四爪
X軸早送り速度
m/min
6
6
6
Z軸早送り速度
m/min
5
5
5
X軸移動量
mm
650
650
650
Z軸移動量
mm
1500
3000
5000

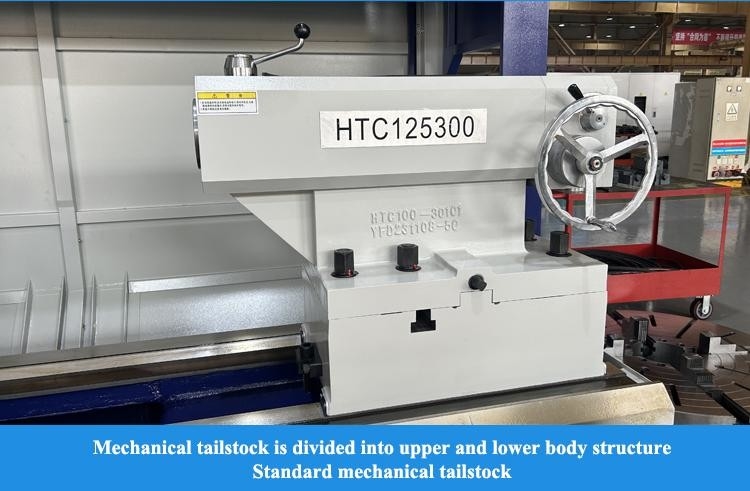

機械的テールストック
テールストックの袖径
mm
160
160
160
テールストックの袖移動量
mm
300
300
300
テールストックの袖テーパー

モールス6#
モールス6#
モールス6#

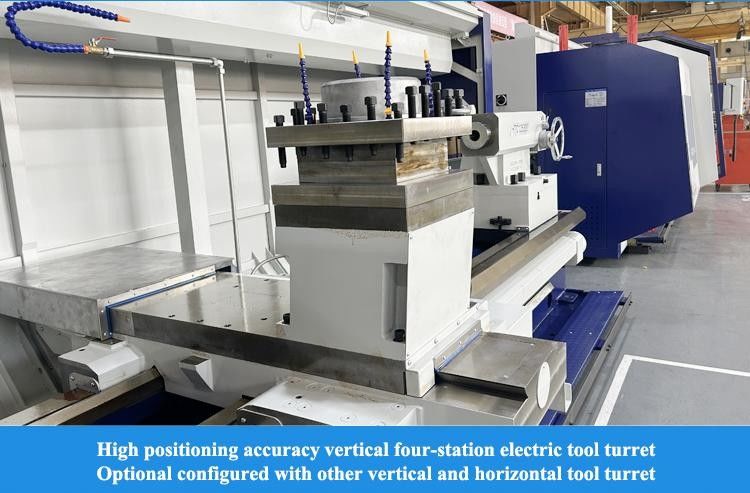

工具台タイプ

垂直4ポジション
垂直4ポジション
垂直4ポジション
工具サイズ
mm
40X40
40X40
40X40
最大積載量
ディスクワークピース
kg
1000
1000
1000
シャフトワークピース
kg
5000
5000
5000
加工精度
加工精度

IT6-IT7
IT6-IT7
IT6-IT7
加工されたワークの真円度
mm
0.005
0.005
0.005
加工直径の一貫性
mm
0.025/300
0.025/300
0.025/300
加工されたワークの平面度
mm
0.02/0300
0.02/0300
0.02/0300
加工されたワークの表面粗さ
円筒面
Ral.6nm
Ral.6nm
Ral.6nm
円弧状の曲面円錐面
Ra 3.2pm
Ra 3.2pm
Ra 3.2pm
位置決め精度
X軸
mm
0.014
0.014
0.014
Z軸
mm
0.024
0.032
0.05
繰り返し位置決め精度
X軸
mm
0.006
0.006
0.006
Z軸
mm
0.012
0.016
0.016
中心高さ
ベッドから
mm
625
625
625
地面から
mm
1275
1275
1275
主電源
電圧
V
AC380
AC380
AC380
電圧変動の範囲

±10%
±10%
±10%
周波数
Hz
50 ±0.5
50 ±0.5
50 ±0.5
総電気容量
KVA
51
51
51
全体寸法（L X W X H）
mm
5000X2725X2450
6500X2725X2450
8500X2725X2450
備考：表に記載されているパラメータは参考用であり、変更があった場合は実際の製品を参照してください。



製品のハイライト

HTC125大型シリアルCNC横型旋盤SMTCL SYMG 旋盤の概要 HTC125大型シリアルCNC横型フラットベッド旋盤、高剛性、高速、高精度、高効率 旋盤仕様 製品紹介 製品仕様 主な技術仕様 主な技術パラメータ 項目 単位 HTC 125150 HTC 125300 HTC 125500 ベッド上の最大振り径 mm 1250 1250 1250 最大ワーク保持長さ（心間距離） mm 1600 3100 5100 最大切削長 mm 1500 3000 5000 最大切削径 mm 1250 1250 1250 クロススライド上の最大振り径 mm 850 850 850 主軸ノーズタイプとコ...
