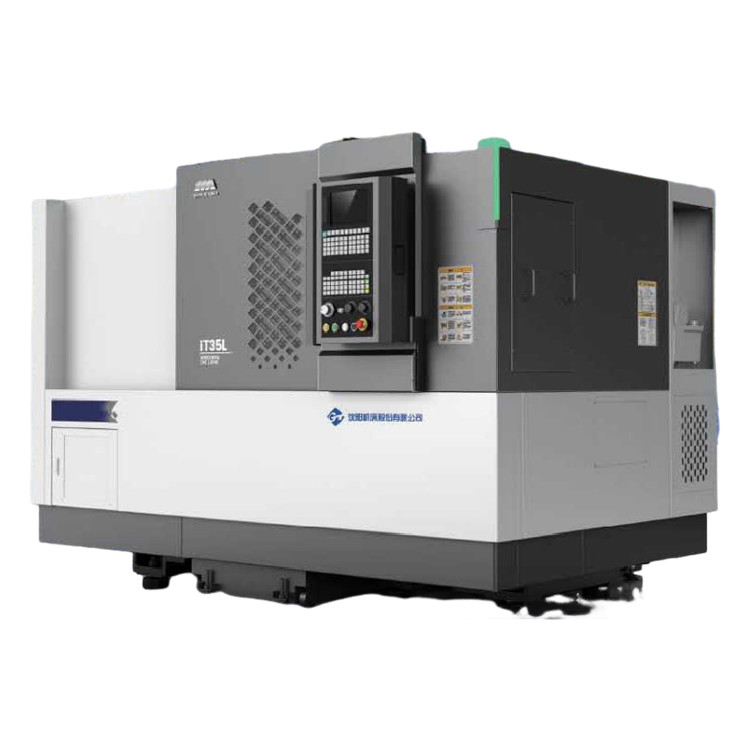

SMTCL CNC Lathe IT50シリーズ 斜面床 CNC Lathe 45度 CNCターニング ターンマシン
製品詳細
| ブランド名: | SMTCL | モデル番号: | it50 |
|---|---|---|---|

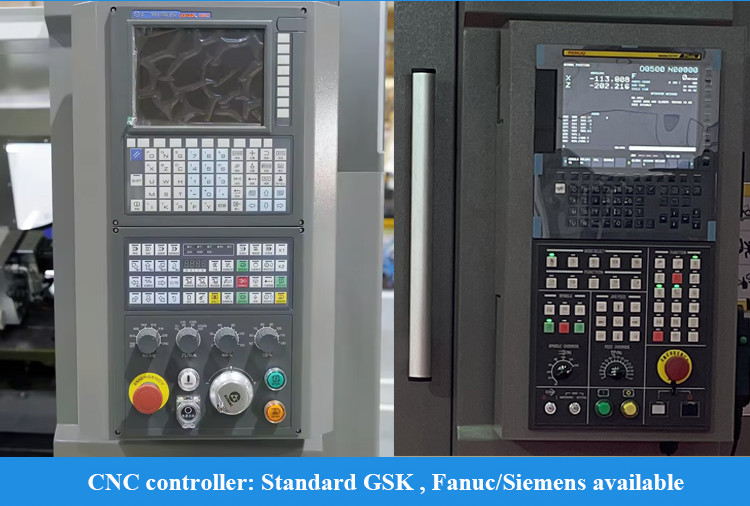

| CNC制御システム: | GSK | CNCかどうか: | CNC |
| キーワード: | 斜面床回転回転機械 | 最大回転長さ (mm): | 500 |
| 最大 スピンドル速さ (rp.m): | 3500 r.p.m | 移動 (X軸): | 260 |
| 移動 (Z軸): | 505 | 最大回転直径: | Φ500 |
| 最大回転長さ: | 500 | ベッドの上での最大振動: | Φ580 |
| マックススイングスライド: | Φ320 | ||
| ハイライト |
斜面床 CNC回転床フレーズ機,CNC回転斜面床回転機,CNC回転回転機 45度 |
||
製品説明
製品説明:
ITシリーズの水平 CNC lathesは,すべての種類のディスクと短軸部品の加工に適しています. 端面と端溝,外側の円と内側の穴糸を回すことができます.溝と回転表面,その他の幾何学的特徴自動車,ベアリング,エンジニアリング機械,非鉄金属および効率的で,大量の,高精度加工のローータリー部品のための他の産業の要求を満たすことができます.
製品の特徴:
1高い硬さ
* 機械の構造を最適化するために有限要素分析

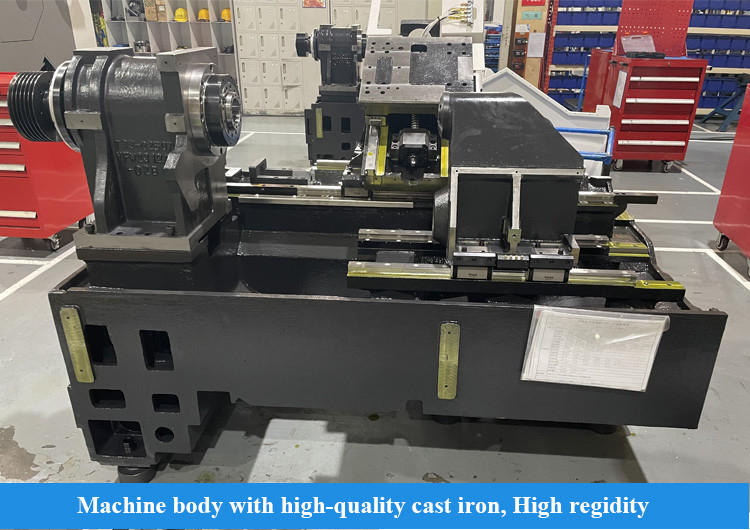

* ベッドは,合理的なバーレイアウトで高品質の鋳物で作られています

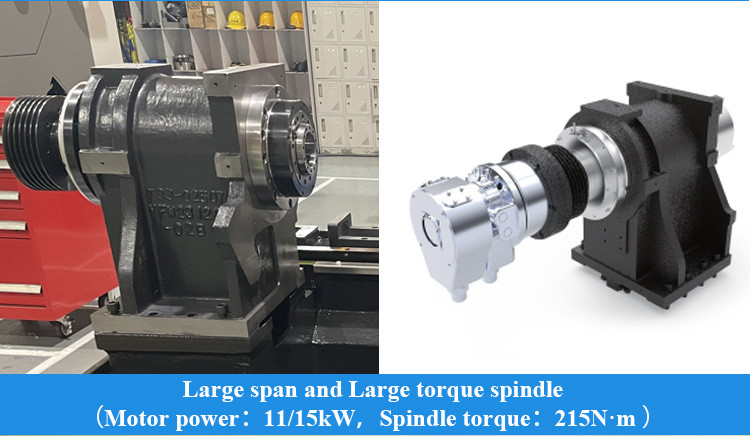

* 大幅なスパン,大きなトルクスピンドルの配置,切断硬度を向上させる
* 精密なスクレイピングプロセス,接続の硬さを向上させる
|
ポイント
|
ユニット
|
仕様 (IT 50)
|
||
|
最大回転直径
|
mm
|
Φ500 Φ500
|
||
|
最大回転長さ
|
mm
|
500
|
||
|
ベッドの上での最大振動
|
mm
|
Φ580
|
||
|
マックススイングスライド
|
mm
|
Φ320
|
||
|
スピンドル
|
|
|||
|
スピンドル鼻
|
mm
|
A2-8
|
||
|
前軸のベア
|
mm
|
120
|
||
|
スピンドルの角と穴の大きさ
|
mm
|
1:20;Φ90
|
||
|
スピンドルの穴から
|
mm
|
Φ80
|
||
|
最大日
|
mm
|
Φ65
|
||
|

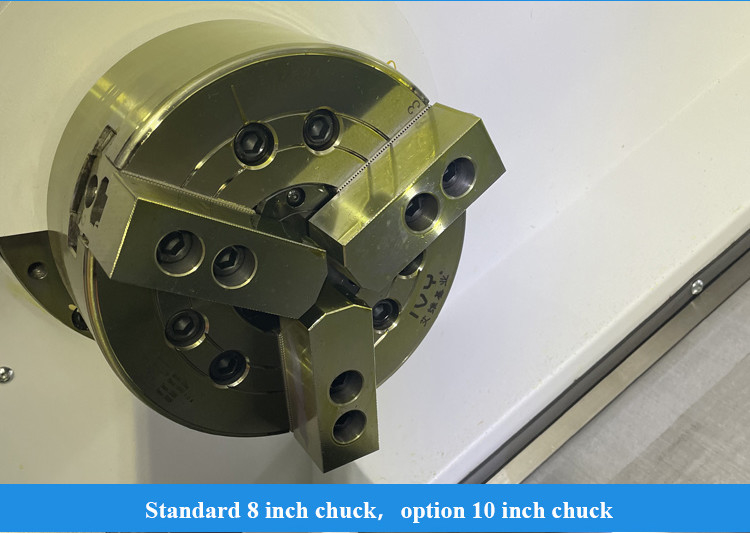

チャックサイズ
|
インチ
|
10
|
||
|
スピンドル速度
|
r/min
|
3500
|
||
|
スピンドルの定数トルク
|
Nm
|
243 ((588r/min)
|
||
|
最大 スピンドルトルク
|
Nm
|
300 ((588r/min)
|
||
|
最大出力モーター連続/30分
|
kW
|
15/18.5
|
||
|
栄養
|
|
|||
|
X/Z 最大速度
|
m/min
|
24
|
||
|
x 軸移動
|
mm
|
260
|
||
|
z軸移動
|
mm
|
505
|
||
|

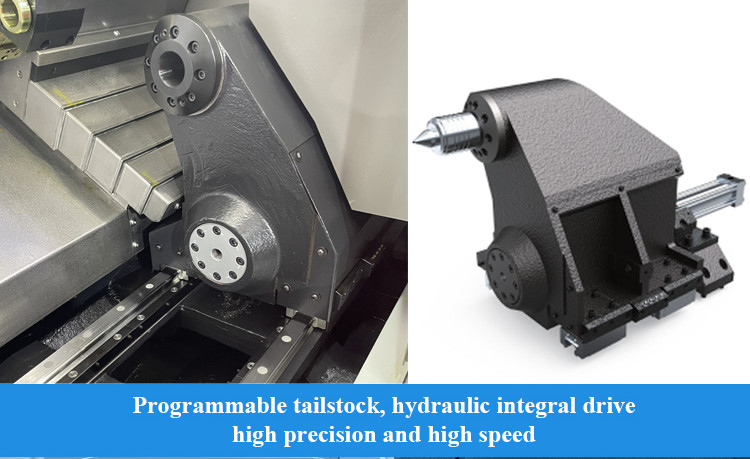

尾根
|
|
|
||
|
テイルストック旅行
|
mm
|
400
|
||
|
バックストック
|
モース文字
|
MT-5
|
||
|
塔
|
|
|||
|
ターレットタイプ
|
|
横軸8駅のサーボターン
|
||
|
中央の高さ
|
mm
|
100
|
||
|
ローター式位置付け
|
証券取引局
|
±16
|
||
|
ほか
|
|
|||
|
体重
|
KG
|
3700
|
||
|
総寸法
(L*W*H) (L*W*H) |
mm
|
2550×1675×1820
|
||
産業用:
私たちのサービス:
1配送前に組み立ててデバッグする
224時間以内に返信して 問題解決を進めます
3. 1年間の無料修理サービス (人間による損傷なしのみ)
4総合的な倉庫ソリューション
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
