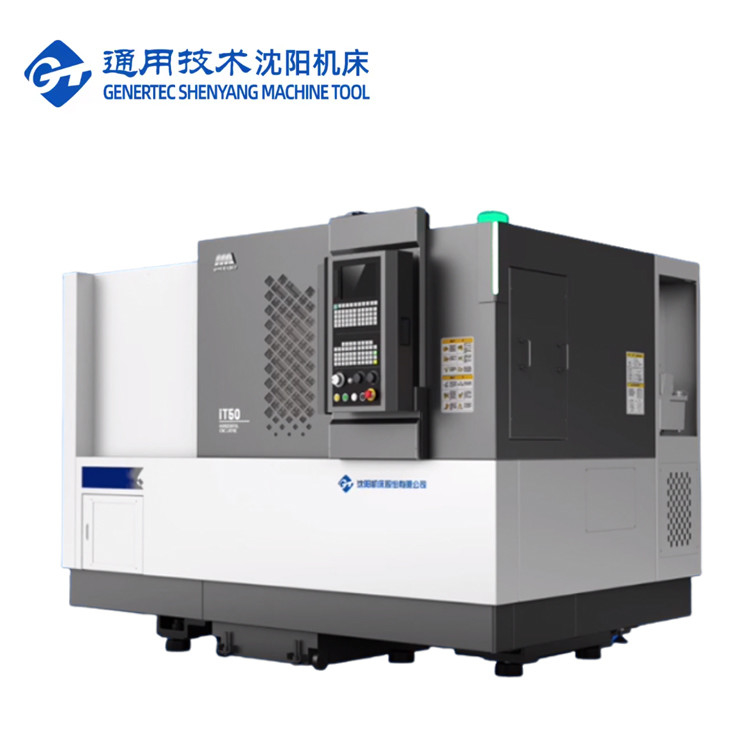

SMTCL CNC Lathe IT35L メタルベアリング加工 大幅のスパンスピンドル CNC Lathe マシン
製品詳細
| ブランド名: | SMTCL | キーワード: | 傾斜ベッド旋盤 CNC マシン |
|---|---|---|---|
| モデル番号: | iT35L | CNC制御システム: | GSK |
| 最大。加工長さ(mm): | 500 | 最大。主軸回転数(rpm): | 4000回転/m |
| 移動量(X軸)(mm): | 260 | 移動量(Z軸)(mm): | 510 |
| 最大回転直径: | Φ360 | 最大回転長さ: | 500 |
| ベッドの上での最大振動: | Φ580 | マックススイングスライド: | Φ330 |
| ハイライト |
傾いたベッドCNCの旋盤機械,SMTCL CNC ローチ,傾いたベッドCNCの旋盤 |
||
製品説明
SMTCL CNC Lathe IT35L メタルベアリング加工 大幅のスパンスピンドル CNC Lathe マシン
斜面床 CNC lathesは,傾斜なデザインを持つCNC lathesの一種です.このデザインは,ターニングプロセス中に作業部件をより安定させ,振動と変形を軽減します.加工精度と表面質を向上させるローチは,通常,スローチやベアリングなどの長細な軸の作業パーツを加工するために使用されます.作業部品の加工作業を自動的に完了できる一般的に,斜床 CNC トートンは,高効率,精度,信頼性の特徴を持っています.機械製造に広く使用されています自動車産業,航空宇宙,その他の分野.
- 高度な硬さ
- 機械の構造全体を最適化するための有限要素分析

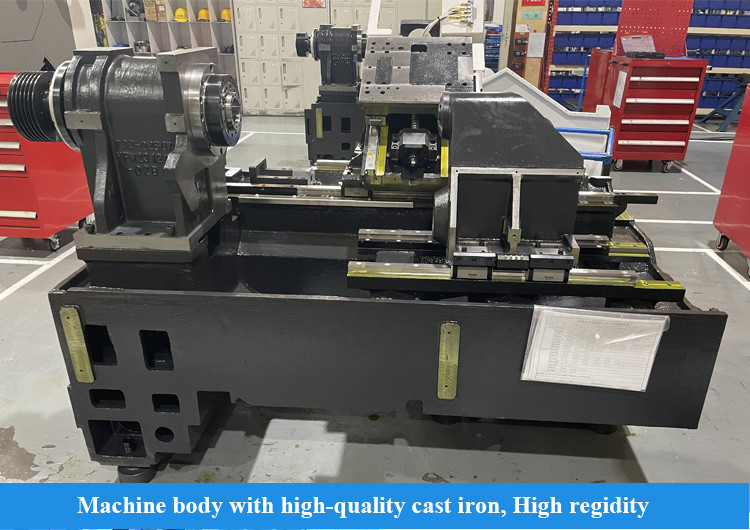

- ベッドは,合理的なバーレイアウトで高品質の鋳物で作られています

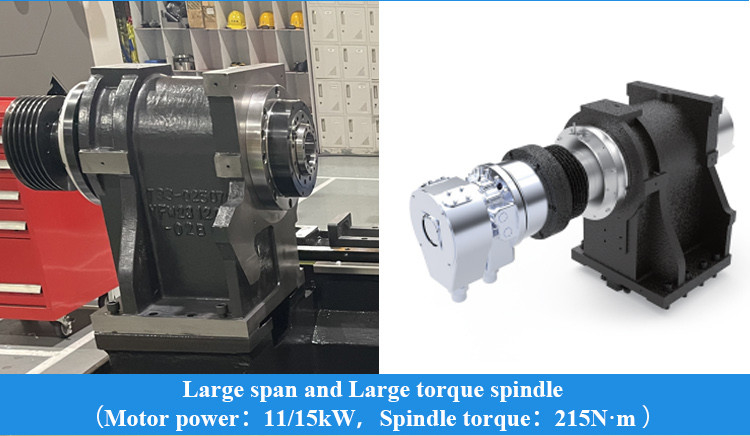

- 大幅な跨度,大きなトルクスピンドルの配置,切断の硬さを改善
- 精密なスクレイピングプロセス,接続の硬さを向上させる
- 高効率
- 配置 サーボツールホルダー,短時間転用,高いツール交換効率
- 2軸のサーボモーター駆動,高速移動速度
- 大型チップ放出ポート設計,効率的なチップ放出
- ユーザに優しい設計,操作と保守が簡単
- 高度な安定性
- 安定した加工を達成するための二重サポートフィード構造
- 高品質のガイドスクリュー,安定した動作
- 部品の簡素化,高い安定性
- 定量的なプロセス指標,厳格な検査基準
| ポイント | ユニット | 仕様 | ||
|---|---|---|---|---|
| IT35 | IT35L | |||
| 最大回転直径 | mm | Φ360 | ||
| 最大回転長さ | mm | 350 | 500 | |
| ベッドの上での最大振動 | mm | Φ580 | ||
| マックススイングスライド | mm | Φ360 | Φ330 | |
| スピンドル | スピンドル鼻 | A2〜6 | ||
| 前向きな軸索 | mm | 100 | ||
| スピンドルの角と穴の大きさ | 1:20;Φ70 | |||
| スピンドルの穴から | mm | Φ65 | ||
| 最大日 | mm | Φ50 | ||
| チャックサイズ | インチ | 8 | ||
| スピンドル速度 | r/min | 4000 | ||
| スピンドルの定数トルク | Nm | 157.5 ((666r/min) | ||
| 最大 スピンドルトルク | Nm | 215 ((666r/min) | ||
| 最大出力モーター連続/30分 | kW | 喜びを味わいましょう 15/11 | ||
| 栄養 | X/Z 速走 | m/min | 30 | |
| X/Z 最大速度 | m/min | 30 | ||
| x 軸移動 | mm | 200 | ||
| z軸移動 | mm | 350 | 510 | |

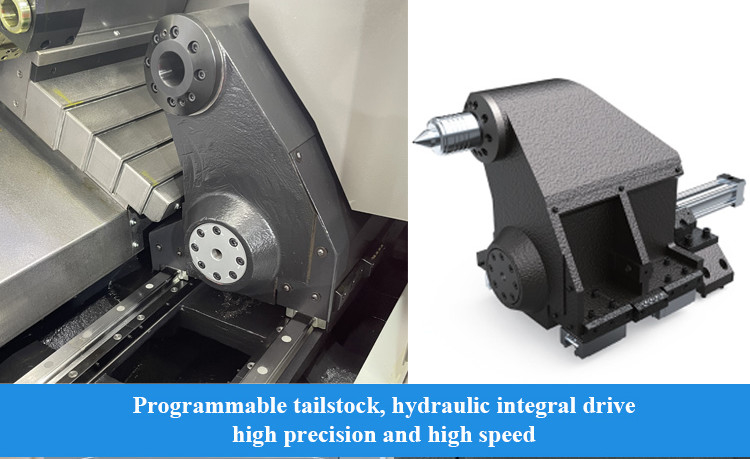

| 尾根 | テイルストック旅行 | mm | はい | 400 |
| ドライブタイプ | はい | シリンダー駆動 | ||
| 最大高速移動速度 | m/min | はい | 8 | |
| 振動作業部品の最小長さ | mm | はい | 120 | |
| バックストック | モース文字 | はい | MT-5 | |
| 塔 | ターレットタイプ | 横軸8駅のサーボターン | ||
| 中央の高さ | mm | 80 | ||
| ローター式位置付け | セック | ±16 | ||
| カッターが近くのツールを選択できるかどうか | そうだ | |||
| 末端ツールホルダー | mm | 25*25 | ||
| 退屈なツールホルダー | mm | Φ40 | ||
| 減速器の袖 | mm | Φ32 | ||
| 冷却チップの除去 | 冷却ポンプの圧力 | バール | 0.9 | |
| 冷却ポンプ流量 | L/分 | 40 | ||
| タンク容量 | L について | 150 | 160 | |
| チップ抽出器の形式 | 右側のチェーンプレート | |||
| 積載 | ディスク型部品 | 体重 | 150 チョックと他のアクセサリーを含む | |
| 軸部品 | 体重 | 300 チョックと他のアクセサリーを含む | ||
| ほか | スピンドルの中心はベッドの底から高い | mm | 108+0 | |
| 体重 | 体重 | 3300 | 3600 | |
| パワー | kVA | 27 | ||
| 総寸法 (L*W*H) ほら |
mm | 2330*1675*1760 | 2550*1675*1760 | |

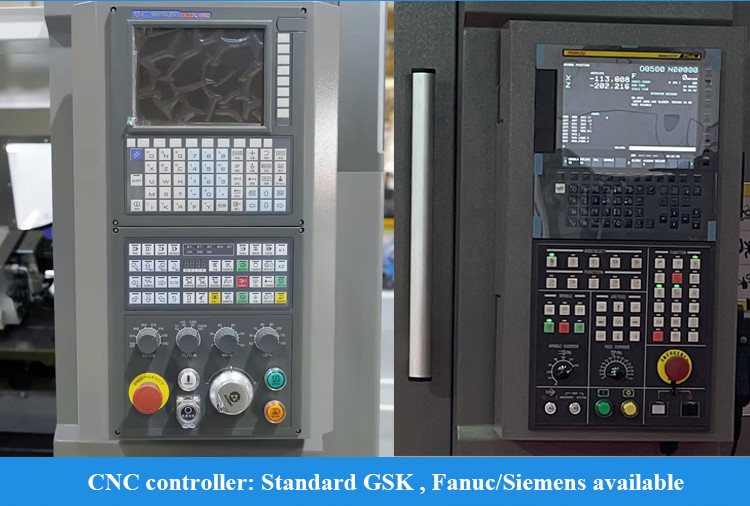

- GSK988TAコントローラ
- 固体チャック&シリンダー 中国ブランド
- 8 ポジション 塔

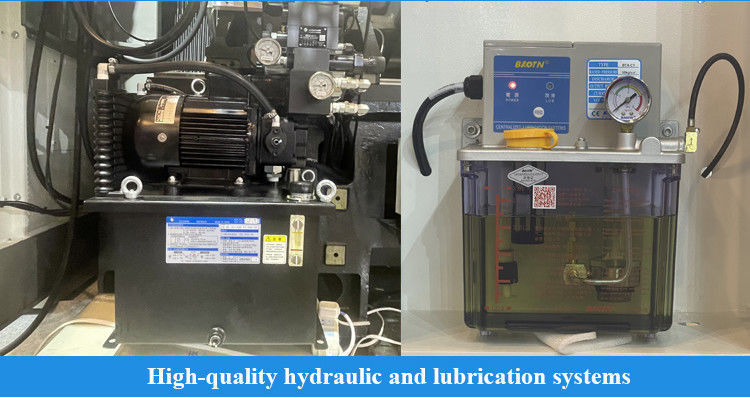

- 液体ステーション 中国のブランド
- チップボックス
- サイドコンベア
- 後部コンベア
- 特殊チャック
- 特殊シリンダー
- 特殊塔
- 高品質の機械を受け取るようにしてください
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
