SMTCL CNC回路機械 HTC50B FANUCシステム 横 12 ステーション サーボ ターレット 斜面 ベッド CNC回路
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC50B |
|---|---|---|---|
| CNC制御システム: | GSK/FANUC/SIEMENS | CNCかどうか: | CNC |
| キーワード: | 斜面床回転回転機械 | 最大回転長さ (mm): | 2000年 |
| 最大 スピンドル速さ (rp.m): | 3000 r.p.m | 移動 (X軸): | 320 |
| 移動 (Z軸): | 1050、1550、2050 | 最大回転直径: | Φ550 |
| 最大回転長さ: | 1000、1500、2000 | ベッドの上での最大振動: | Φ670 |
| マックススイングスライド: | Φ500 | ||
| ハイライト |
12 ステーション サーボ ターレット CNC ターン,FANUC システム CNC lathes,傾いたベッドCNCの旋盤 |
||
製品説明
製品説明:

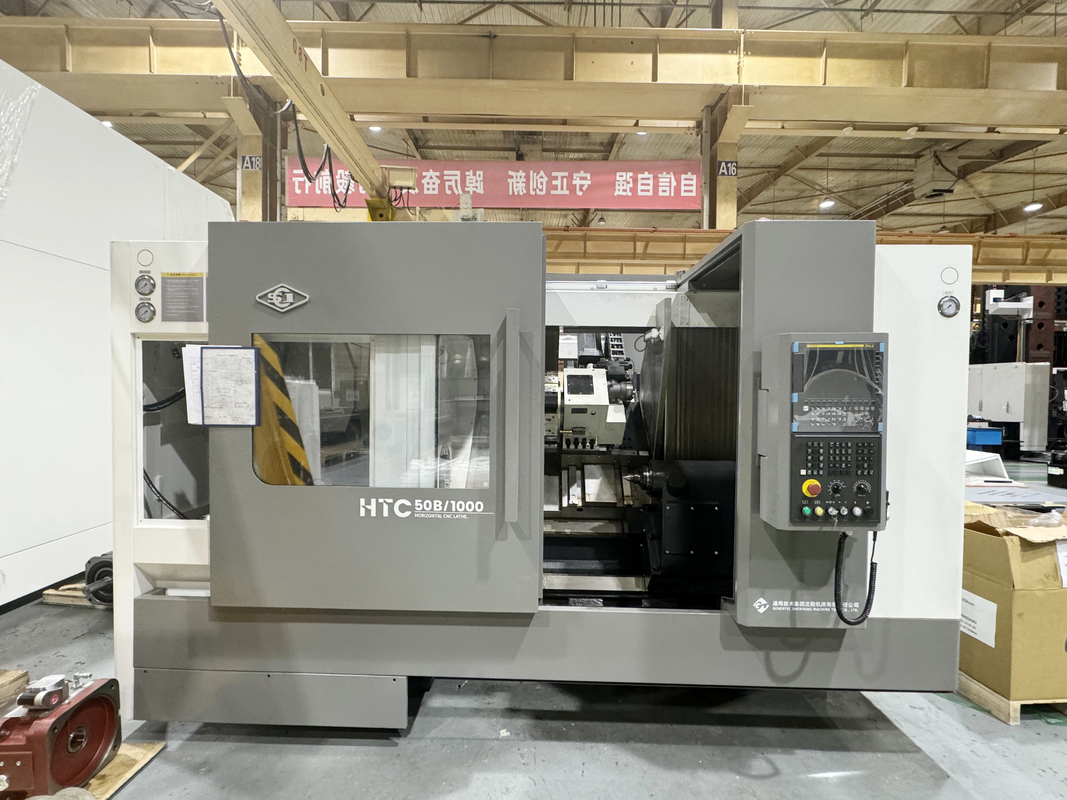

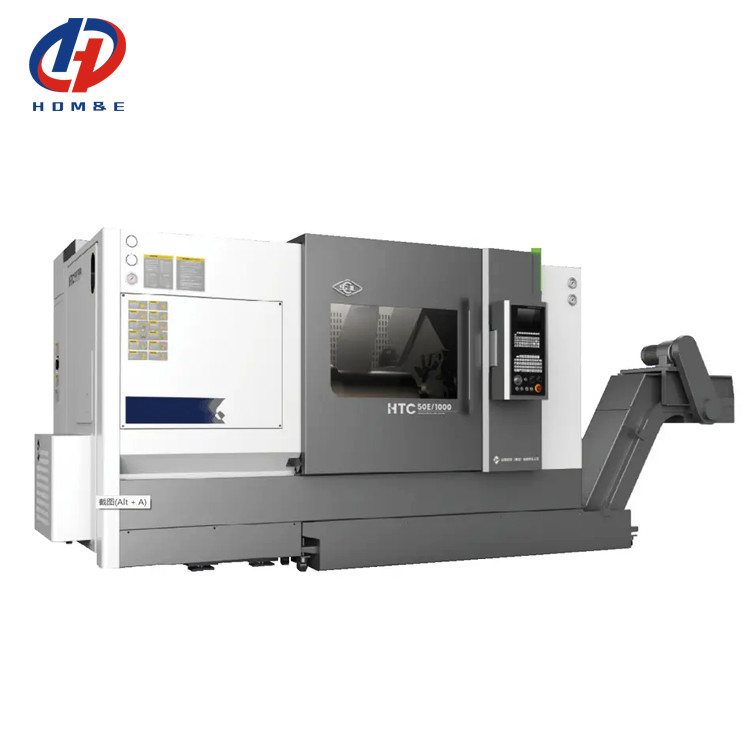

斜面床 CNCラートHTC50Bは,新しい世代のCNCラートです. 一般用途の機械ツールとして,それは特に高効率,大容量,自動車などの産業における回転部品の高精度加工モーター,ベアリング,水圧
製品の特徴:
1高硬さ統合ベッド
|
ポイント
|
ユニット
|
HTC50Eシリーズ
|
|
|
ベッド上の最大スイング直径
|
mm
|
700/670/670
|
|
|
最大切断長
|
mm
|
1000/1500/2000 年
|
|
|
最大切断直径
|
mm
|
シャフト500/ディスク550
|
|
|
車両の上での最大振幅
|
mm
|
500
|
|
|

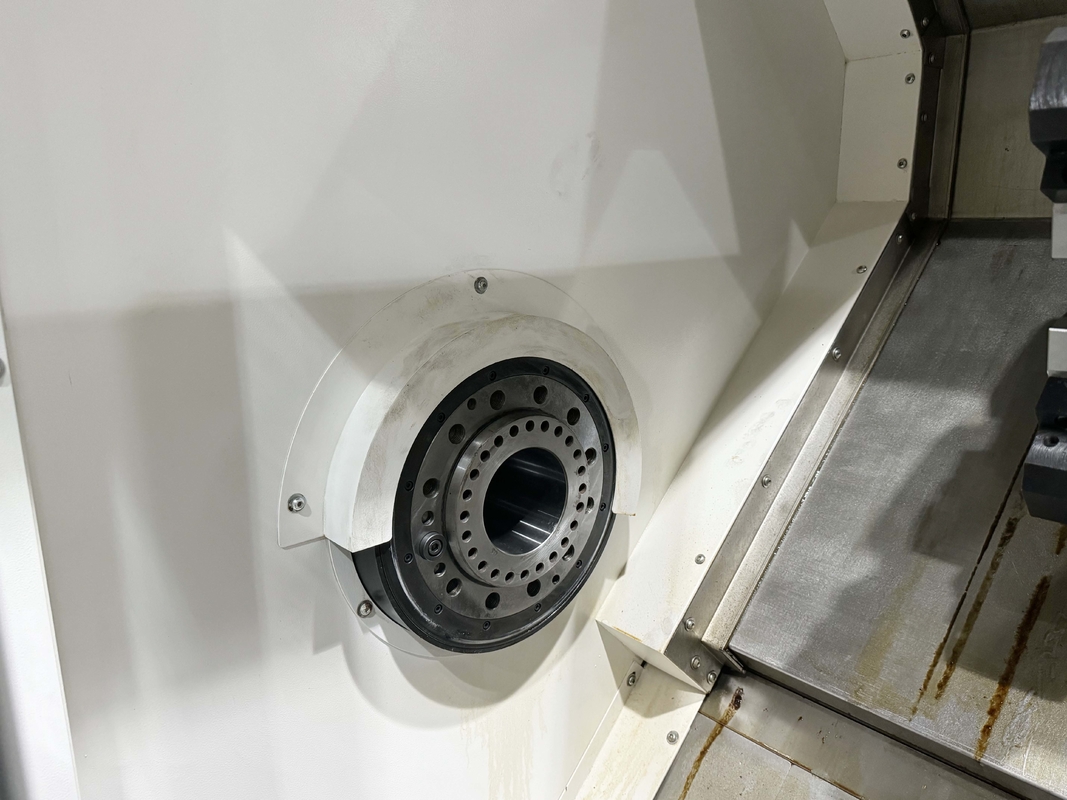

スピンドル鼻
|
|
A2-11
|
|
|
スピンドルホールの直径
|
mm
|
104
|
|
|
シングルスピンドル
頭物 |
スピンドル速度範囲
スピンドルの最大出力トルク |
r/min/Nm
|
35~3000/890 年
FANUC |
|
メインモーター
|
30分/連続
|
kW
|
30/22 年
|
|
標準チャック
|
チャック直径
|
インチ
|
12フィート
|
|
X軸の高速移動速度
|
m/min
|
30
|
|
|
Z軸の高速移動速度
|
m/min
|
30
|
|
|
X軸移動
|
mm
|
320
|
|
|
Z軸移動
|
mm
|
1050/1550/2050
|
|
|
尾根の袖の直径
|
mm
|
120
|
|
|

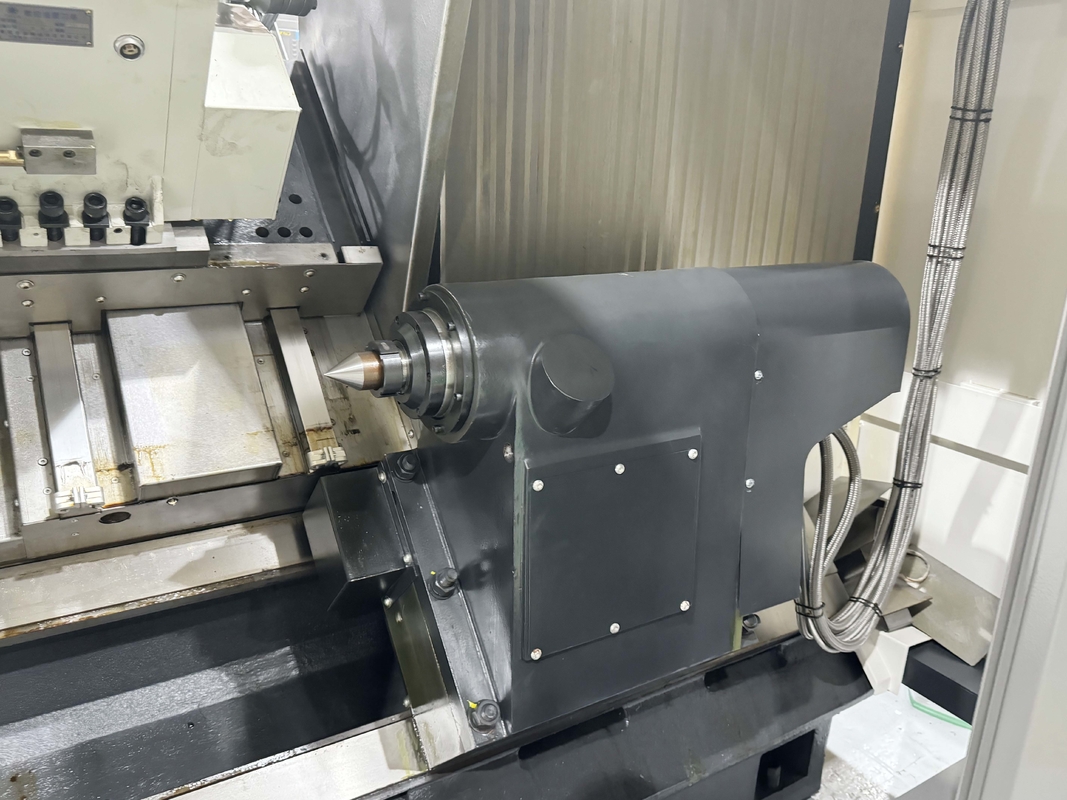

テイルストック 袖移動
|
mm
|
150
|
|
|
テイルストック旅行
|
mm
|
800/1300/1800
|
|
|
尻尾のスフィンダルの角形
|
モース文字
|
5#
|
|
|

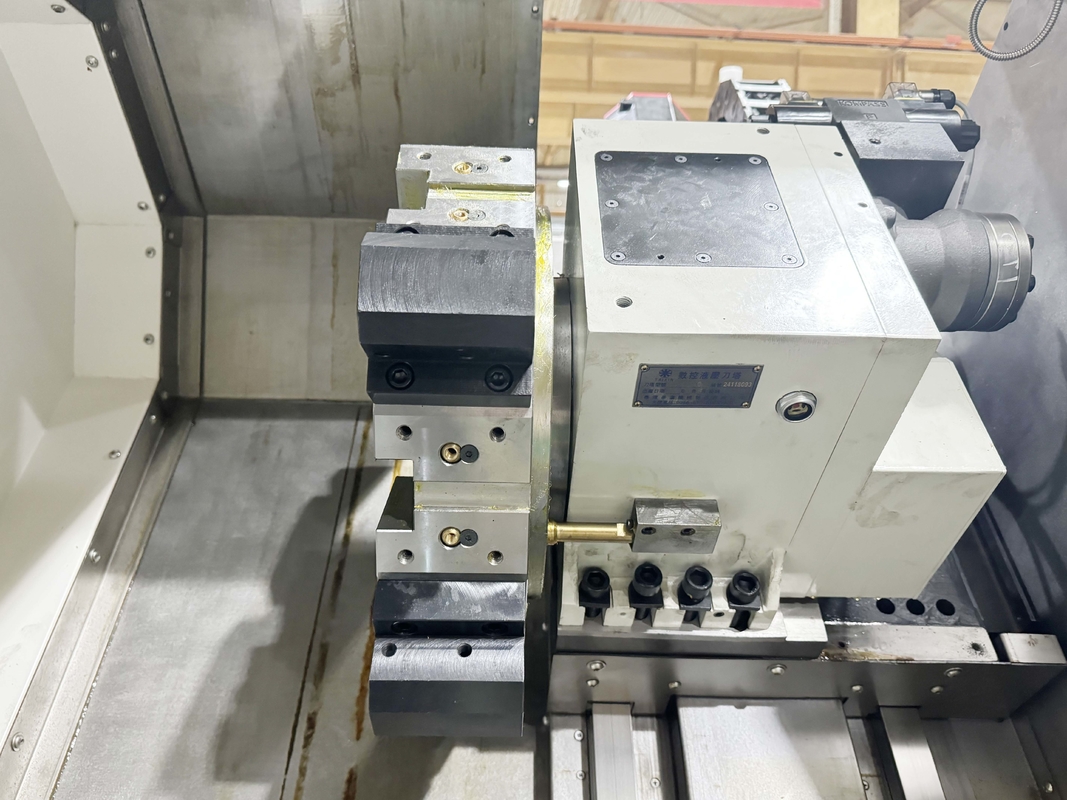

標準的な塔形
|
|
水平の12ステーションのサーボタワー
|
|
|
ツールサイズ
|
外部ツール
|
mm
|
25×25
|
|
掘削棒の直径
|
mm
|
フ50/Ф40/Ф32/Ф25
|
|
|
位置付け精度
|
X軸
|
mm
|
0.010
|
|
Z軸
|
mm
|
0.015
|
|
|
位置を繰り返す精度
|
X軸
|
mm
|
0.005
|
|
Z軸
|
mm
|
0.007
|
|
|
重量容量
|
ディスクタイプ
|
体重
|
200
|
|
シャフトタイプ
|
体重
|
800
|
|
|
機械の重量
|
|
|
7000/8500/10000
|
|
機械の形状
|
長さ × 幅 × 高さ
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200 |
産業用:
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
