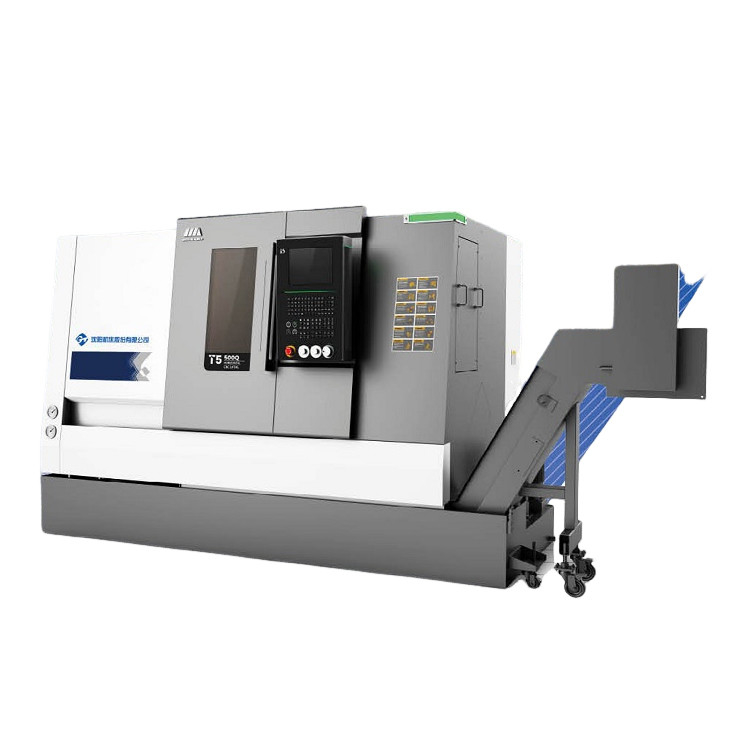

SMTCL CNC Lathe T5.2-1000Q CNCフレーシングターニングセンター コンボ インテリジェントコントロール CNCターニングセンター
製品詳細
| ブランド名: | SMTCL | モデル番号: | T5.2-1000 |
|---|---|---|---|

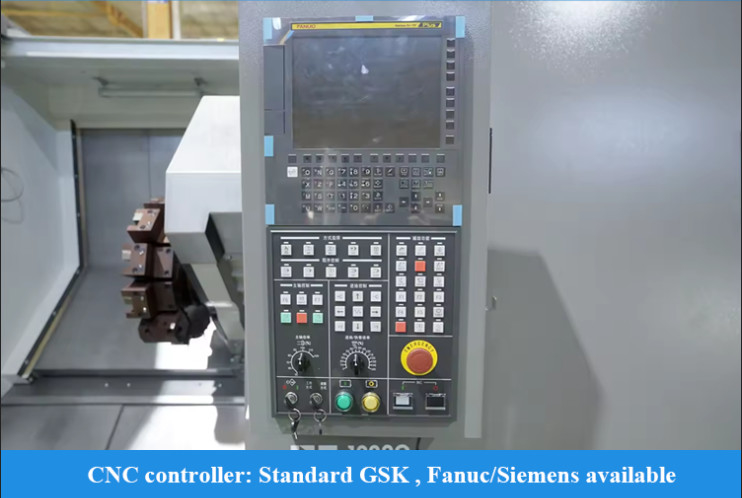

| CNC制御システム: | GSK/FANUC/SIEMENS | CNCかどうか: | CNC |
| キーワード: | 斜面床回転回転機械 | 移動 (X軸): | 200 |
| 移動 (Z軸): | 1050 | X/Z 速走: | 30m/min |
| ツール・ポスト・ステーション: | 8 | 最大 スピンドル速さ (rp.m): | 最大 スピンドル速さ (rp.m) |
| 最大回転長さ (mm): | 1000 | マックス。ベッドの上を揺れます: | Φ560 |
| マックス スライドを回す: | Φ350 | 最高。切断Dia。: | Φ360 |
| ハイライト |
インテリジェント水平 CNC lathes フレーシングマシン,30m/min CNCフレーシングターニングセンター,3 軸の CNC lathes フレッシング マシン |
||
製品説明
製品説明:
T5-Qシリーズ横型CNC旋盤は、インテリジェント制御技術と高度な製造技術を組み合わせ、高精度、高効率、高切削剛性を実現しています。有限要素解析ソフトウェアを使用して設計を最適化し、応力点の分布を分析し、部品の変形を減らし、機械全体の最適な構造を実現しています。主要な鋳物はすべて高強度鋳鉄材料で作られており、切削プロセス中の振動を最小限に抑え、加工精度と切削安定性を向上させています。
製品の特徴:
1、高精度
|
項目
|
単位
|
仕様
|
備考
|
|
|
最大旋削直径
|
mm
|
360
|
|
|
|
最大旋削長さ
|
mm
|
1000
|
異なる固定具パラメータが変更されます
|
|
|
ベッド上の最大振れ直径
|
mm
|
Φ560
|
|
|
|
クロススライド上の最大振れ直径
|
mm
|
Φ350
|
|
|
|

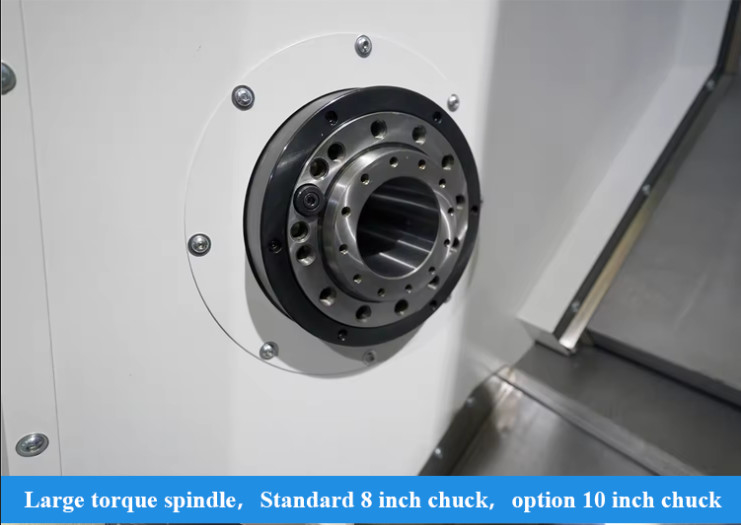

主軸
|
主軸ノーズの種類
|
|
A2-6
|
|
|
フロントベアリングの内径
|
mm
|
Φ100
|
|
|
|
主軸穴のテーパー
|
|
1:20；Φ70
|
|
|
|
主軸穴
|
mm
|
Φ65
|
|
|
|
最大バー貫通直径
|
mm
|
Φ50
|
|
|
|
標準チャック直径
|
インチ
|
8
|
|
|
|
最大主軸速度
|
r/min
|
4500
|
チャックと固定具の制限に従う
|
|
|
主軸定格トルク
|
Nm
|
136(769r/min)
|
|
|
|
最大主軸トルク
|
Nm
|
245(576r/min)
|
|
|
|
主モーター出力電力連続/30分
|
kW
|
11/15
|
機械主軸
|
|
|
2軸
|
X/Z軸の早送り
|
m/min
|
30
|
|
|
X軸移動量
|
mm
|
200
|
|
|
|
Z軸移動量
|
mm
|
1050
|
|
|
|

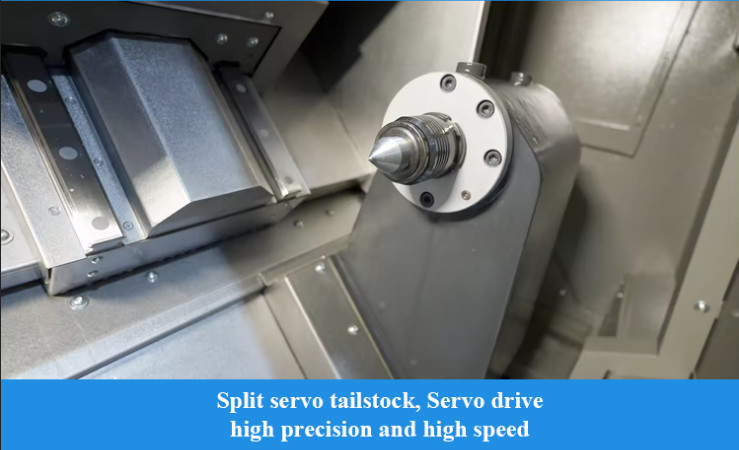

テールストック
|
テールストック移動量
|
mm
|
950(サーボドライブ)
|
|
|
テールストックキルテーパー
|
モールス
|
MT-5
|
|
|
|
タレット
|
タレット形式
|
|
横型8ポジションサーボタレット
|
|
|
タレットの中心高さ
|
mm
|
80
|
|
|
|
タレット回転繰り返し位置決め精度
|
秒
|
±1.6
|
|
|
|
カッターを近くで選択できるかどうか
|
|
はい
|
|
|
|
端面工具ホルダー
|
mm
|
25×25
|
1個
|
|
|
ボーリング工具ホルダー
|
mm
|
Φ40
|
3個
|
|
|
レデューサースリーブ
|
mm
|
f32
|
1個
|
|
|
その他
|
主軸中心からベッド底までの距離
|
mm
|
1015
|
|
|
機械正味重量
|
kg
|
4200
|
|
|
|
総電源容量
|
kVA
|
35
|
|
|
|
外形寸法（長さ×幅×高さ）
|
mm
|
2750×1890×1900
|
外形寸法
|
|
業界での応用:
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
● 30年以上の研究開発の歴史、1993年設立
● 研究開発能力を持つハイテクメーカー
● 安定した成熟した供給システム
● インスタントサービスのための若くて活発な営業とエンジニア（24時間オンライン）
● 人間工学に基づいた機構のアップグレードと容易なメンテナンス
● 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産に影響を与えない
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
