T5.1-500Q メタルラートンフレッシングマシン コンボとFanuc制御CNCターニングセンター
製品詳細
| ブランド名: | SMTCL | モデル番号: | T5.1〜500Q |
|---|---|---|---|

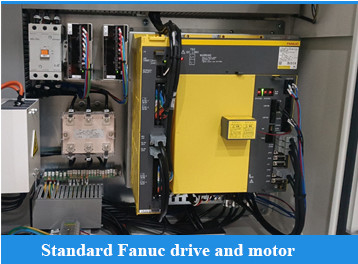

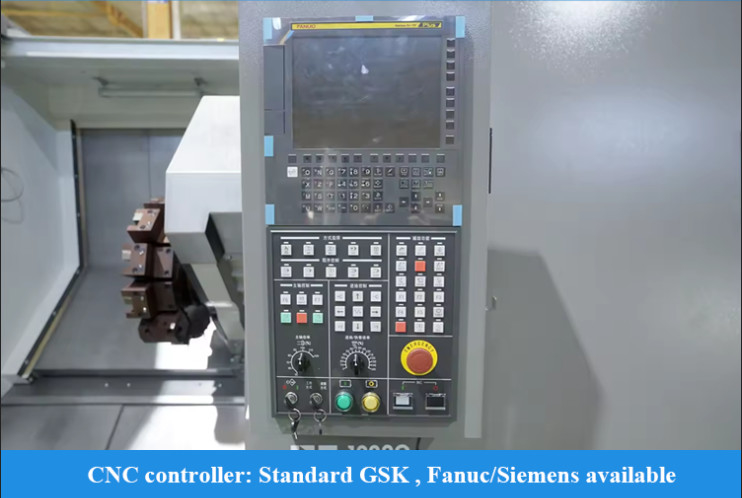

| CNC制御システム: | GSK/ファナック/シーメンス | CNCかどうか: | CNC |
| キーワード: | 傾斜ベッド旋盤 CNC マシン | 移動量(X軸)(mm): | 160 |
| 移動量(Z軸)(mm): | 560 | X/Z早送り: | 30m/分 |
| 刃物台ステーション: | 8 | 最大。主軸回転数(rpm): | 4500 |
| 最大。加工長さ(mm): | 500 | 最大。ベッドの上でスイング: | Φ420 |
| 最大。スイングオーバースライド: | Φ280 | 最大。切断径: | Φ280 |
| ハイライト |
メタルラートンフレスリングマシン,CNC金属回転回転床の磨き機,CNCの製粉の回転中心 |
||
製品説明

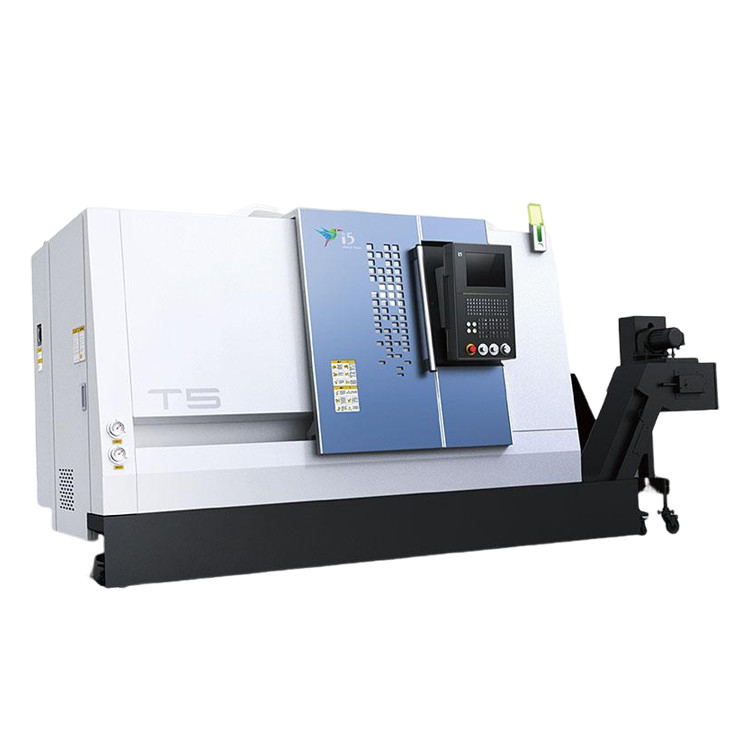

T5Qシリーズ横型CNC旋盤は、インテリジェント制御技術と先進的な製造技術を組み合わせ、高精度、高効率、高切削剛性を備えています。有限要素解析ソフトウェアを使用して設計を最適化し、応力点の分布を分析し、部品の変形を低減し、機械全体の最適な構造を実現します。主要な鋳物はすべて高強度鋳鉄材料で作られており、切削プロセス中の振動を最小限に抑え、加工精度と切削安定性を向上させます。
- C3プリロードリードスクリュー
- 誤差補正技術
- プロセス標準の定量化
- 2軸高速移動速度

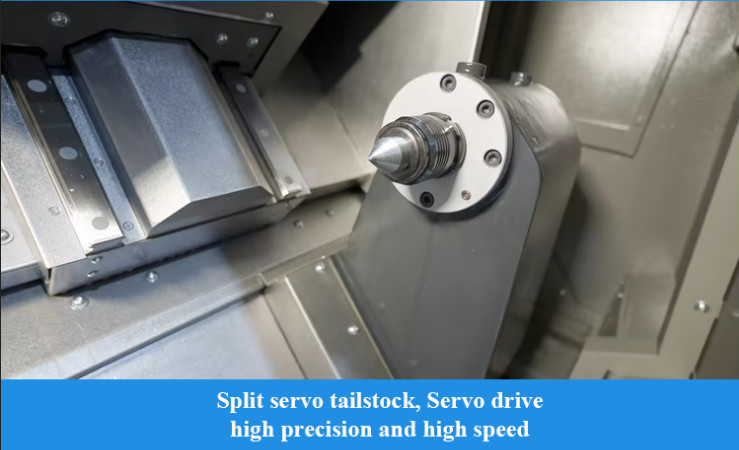

- 分割サーボテールストック
- 高効率サーボカッタータワー
- 高品質鋳鉄ベッドおよびその他の主要鋳物
- 大スパン複列円筒ころ軸受
- 反り防止サドル構造
|
仕様
|
単位
|
||
|
最大旋削径
|
mm
|
280
|
|
|
最大旋削長
|
mm
|
500
|
|
|
ベッド上最大振り径
|
mm
|
Φ420
|
|
|
クロススライド上最大振り径
|
mm
|
Φ280
|
|
|

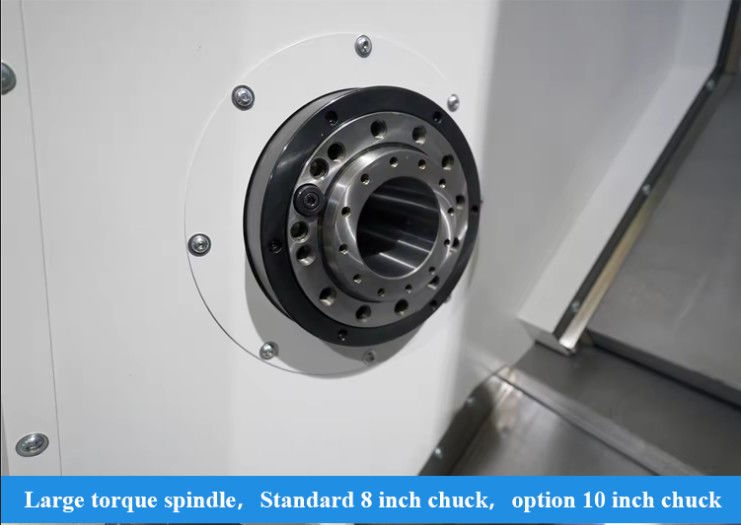

主軸
|
主軸ノーズタイプ
|
|
A2-6
|
|
前軸受内径
|
mm
|
Φ100
|
|
|
主軸穴テーパー
|
|
1:20;Φ70
|
|
|
主軸穴径
|
mm
|
Φ56
|
|
|
最大バー貫通径
|
mm
|
Φ50
|
|
|
標準チャック径
|
インチ
|
8
|
|
|
主軸最高回転速度
|
rpm
|
4500
|
|
|
主軸定格トルク
|
Nm
|
110(769rpm)
|
|
|
主軸最大トルク
|
Nm
|
180(576rpm)
|
|
|
主モータ出力（連続/30分）
|
kW
|
9/11
|
|
|
2軸
|
X/Z軸早送り速度
|
m/min
|
30
|
|
X軸移動量
|
mm
|
160
|
|
|
Z軸移動量
|
mm
|
560
|
|
|
心押し台
|
心押し台移動量
|
mm
|
300 |
|
心押し台心貫通テーパー
|
モース
|
MT-5 | |
|
刃物台
|
刃物台形式
|
|
横型8ポジションサーボ刃物台
|
|
刃物台センタ高さ
|
mm
|
80 | |
|
刃物台回転繰り返し位置決め精度
|
秒
|
±1.6
|
|
|
カッターの近接選択可否
|
|
はい
|
|
|
その他
|
主軸中心からベッド底面までの距離
|
mm
|
936
|
|
機械正味重量
|
kg
|
3500
|
|
|
総電源容量
|
kVA
|
23
|
|
|
全体寸法（長さ×幅×高さ）
|
mm
|
2300×1680×1650
|
|
高品質な機械をお届けします
- 全ての部品を検査します
- 100以上の生産工程管理
- 200以上の検査項目
- 各機械のサンプル加工
- 納品前の72時間試運転
- 最高の品質意識、お客様の要望が最優先
- 30年以上の研究開発実績、1993年設立
- 研究開発能力を持つハイテクメーカー
- 安定的で成熟した供給システム
- 迅速なサービスのための若くアクティブな営業担当者とエンジニア（24時間オンライン）
- 人間工学とメンテナンスの容易さに合わせた機構のアップグレード
- 当社の構造設計原則：メンテナンスと設置が容易、低コストメンテナンス、生産に影響を与えない
ご来社をお待ちしております！
上海HD M&E Tech Co., Ltdは中国上海に位置しています。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリーマシニングセンタ、五軸マシニングセンタ、ターニングセンタ、その他各種CNC機器を専門としています。200種類以上の工作機械を取り扱っています。製品の品質と技術は国際的な先進レベルに達しています。
当社の工場は80年以上の工作機械製造の歴史を持っています。最初の旋盤、ボール盤、ボーリング盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型など、さまざまな産業をカバーしています。私たちは、世界中のお客様に最先端の技術、高品質、そして優れたサービスを備えた工作機械を提供することをミッションとしています！
- Q1. あなたは商社ですか、それとも製造会社ですか？
- 私たちは製造会社です。
- Q2. あなたの会社の主な製品は何ですか？
- CNC旋盤、CNCフライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。
- Q3. カスタマイズされた機械またはSPM（特殊用途機械）を提供できますか？
- はい、効率を高めるために、お客様にスマートCNCソリューションを提供しています。
- Q4：保証期間はどのくらいですか？
- 機械の船荷証券の日付から12ヶ月間、欠陥が判明した部品の交換を提供します。
- Q5. サービスは何ですか？
- 販売前：カスタマイズされたソリューション、計画と設計；1対1のサービス
販売後：年中無休24時間オンラインサービス、リモート設置ガイダンス、顧客ソフトウェアシステムとの連携 - Q6：なぜあなたの会社を選ぶのですか？
- 開発、設計、製造、組み立ての全生産プロセスからの製品は、完全な生産チェーンを持つ工場間で実施されており、これが最も信頼できる保証となります。
- Q7：あなたの会社は技術担当者を私たちの会社に派遣し、海外の作業員を直接指導できますか？
- この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って機械および電気エンジニアを派遣して設置することができます。これらすべては契約に記載され、見積もられます。売り手は、海外に行く前のビザと設置準備に対処するために買い手と協力します。
- Q8：支払い条件は何ですか？
- T/T 注文時に30%の頭金、出荷前に70%の残金。一覧払いの取消不能信用状
