VMC1000Q 3 軸 CNC 垂直加工センター 4 軸 金属掘削タッピングマシン
ブランド名:
SMTCL/SYMG
モデル番号:
VMC 1000Q
原産地:
中国
認定:
ISO certification
最低注文数量:
1 SET
価格:
交渉可能
供給能力:
1ヶ月あたりの50セット
製品詳細
| 紡錘の先を細くすること:: | BT40 | タイプ：: | 垂直 |
|---|---|---|---|
| CNCの制御システム:: | FANUC、Siemens | 送り速度（mm/min）:: | 1 - 10000 mm/min |
| 位置付け速さ (mm) u:: | 0.006 | 反復性（X/Y/Z） （mm）:: | 0.004 |
| 紡錘モーター力（kW）:: | 7.5/11 | 用具の雑誌容量:: | 24 |
| 寸法（l*w*h）：: | 2400x3125x2840mm | ブランド名：: | SYMG、SMTCL |
| x軸旅行: | 1000mm | y軸旅行: | 500mm |
| Z軸旅行: | 540mm | ||
| ハイライト |
CNC垂直金属掘削タッピングマシン,4 軸の金属掘削タップマシン,CNC 5の軸線の縦のマシニング センター |
||
製品説明

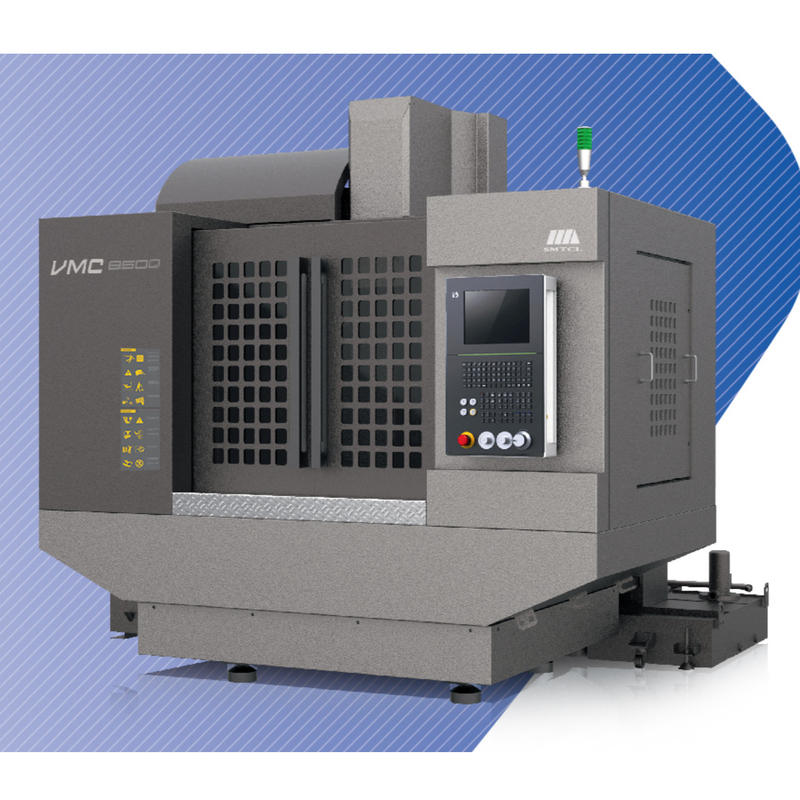

VMC1000Q垂直加工センター
この新しい世代 VMC1000Q垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高硬いヘリング柱,逆転トラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロセスであることができます. シンプルな操作,高速で高効率で賢くて安定した
この新しい世代 VMC1000Q垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高硬いヘリング柱,逆転トラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロセスであることができます. シンプルな操作,高速で高効率で賢くて安定した
特徴 一見
1高硬さと高安定性設計
* 高強度統合鋳造床
* 3軸のP級ロールガイド
* 長いスパンヒリング骨の柱
2精度と精度保持が良好
* C3 前提のリードスクリュー
* 熱対称性技術
* エラー補償技術
3安全,環境保護,効率的な生産性
* 3 軸速シフト 48m/min

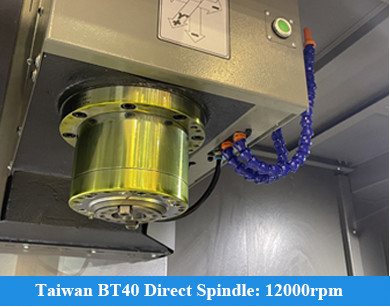

* 直接回転 12000 RPM

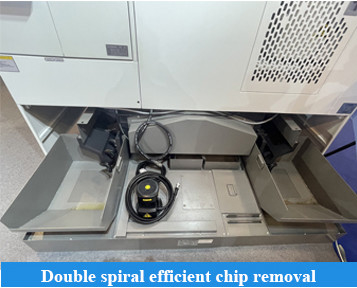

* ベッドダブルスピラルチップ抽出機
3軸のリードスクリューは,固定した2つの端の設置方法を採用し,40大直径の高精度ボールスクリューで,最良の速度応答と位置付け精度は,前ストレッチ処理によって得ることができる..
B ガイドレール:ローラー ローラー線形ガイドレールは3軸で選択され,軸承能力を高め,機械ツールの全体的な硬さと信頼性を高めます.線形ガイドは,機械精度を保証するために高速で小さな振動と低速度でクレイピングがない.
C スピンドル: 10000 RPM 10000 RPM 高速スピンドル,輸入P4特殊ベアリング,高精度,高硬さ;メインシャフトは,工場を出る前にダイナミックバランス修正テストを通過した.
D ヘッドストック:高硬さ 高硬さ構造 スピンドルボックスの設計, 機械ツールの切断抵抗を改善し, スピンドルの振動を効果的に減らす.部品の加工精度と表面仕上げを保証する.
E 柱:ヒリングボーン型 固く安定した古典的な"人間"型の構造で,高速移動で処理安定性と負荷容量を効果的に維持します
F ベッド:大きな傾斜 高い傾斜 角度 ベッド,効果的にゴミの除去を促進します. ベッドの内部は,強く信頼性の高い箱型の構造設計を採用します.製品の硬さと安定性を効果的に向上させる.
製品仕様
主な技術仕様
主な技術パラメータ
スタンダード

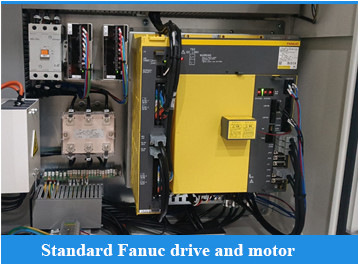

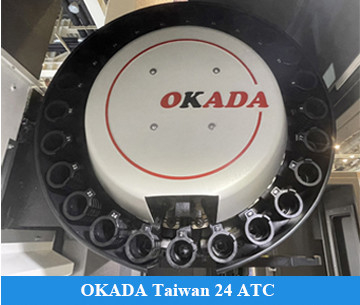

1. FANUC OI-MF TYPE ((5)β制御システム 2. 10000 RPM スピンドル,ベルト接続 3. 24 ディスク操作器ツールマガジン 4. 水タンク + ベッドスランプチップ 5. クリーンエアガン,動作ライト,警告ライト
選択可能

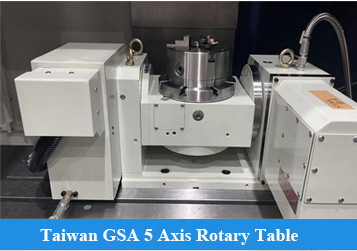

1. FANUC O-MF テープシステム2. FANUC O-MF テープシステム3シメンス 828D CNC システム 4. 直接接続 12000 RPM メカニカル スピンドル 5. 16000 RPM, 24000 モータースピンドル 6. 4軸回転台 7. 2MPa,3MPa,5MPa,7MPa の内部冷却 8. 油水分離器 9.チェーンのチップ除去器 10 清水銃 11 ツールと作業部品の検査 12自動ドア13電気キャビネットとエアコン
主要精度
機械の精度は,承認基準 GB/T18400.2-2010 を実装する 機械工具の位置位置の精度と繰り返し位置位置位置の精度に関する承認基準 GB/T18400.4-2010
主な構成
機械の主要構成と購入された部品のリスト

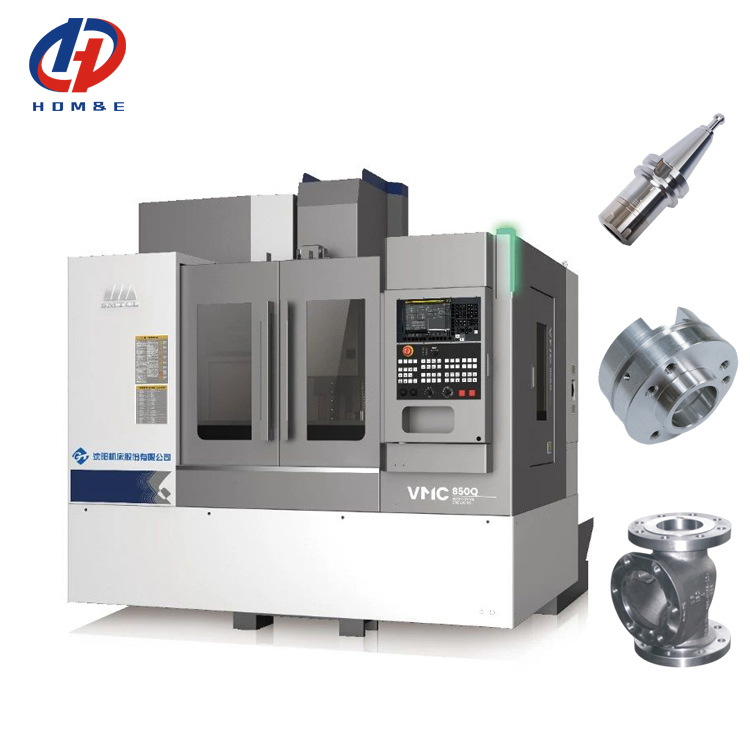

処理ケース
わたしたち を 選ぶ の は なぜ です か
◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
わたしたち に つい て
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
SMTCLとSYMGグループ工場は80年以上の歴史があります. 最初の回転機,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
私たちの 工場
展覧会
よくある質問
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
製品のハイライト
VMC1000Q垂直加工センターこの新しい世代 VMC1000Q垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高硬いヘリング柱,逆転トラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロセスであることができます. シンプルな操作,高速で高効率で賢くて安定した 特徴 一見 1高硬さと高安定性設計 * 高強度統合鋳造床 ...
