DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター

DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター

CNCフレーシング加工センター 20000mm/min

DTC500垂直加工センター

垂直掘削と採掘センター

起源の場所:

中国

ブランド名:

SMTCL/SYMG

証明:

ISO certification

モデル番号:

DTC500

連絡 ください
引金 を 求め て ください
製品詳細
紡錘の先を細くすること::
BT2 医療法
タイプ::
垂直
CNCの制御システム::
Fanuc Siemens Syntec KND GSK
マックス.スピード:
20000 mm/min
紡錘モーター力(kW)::
3.7/5.5
用具の雑誌容量::
21
ブランド名::
SYMG、SMTCL
X軸移動:
500mm
Y軸旅行:
400mm
Z軸 移動:
300mm
仕事台次元:
650×400mm
許容される最大負荷:
250KG
支払いと送料の条件
最小注文数量
1 SET
価格
交渉可能
パッケージの詳細
木の場合、錫のトランク、他の耐航性のあるパッキング
受渡し時間
45~60日
支払条件
L/C,T/T,ウェスタン・ユニオン
供給の能力
1ヶ月あたりの50セット
製品説明

DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター 0

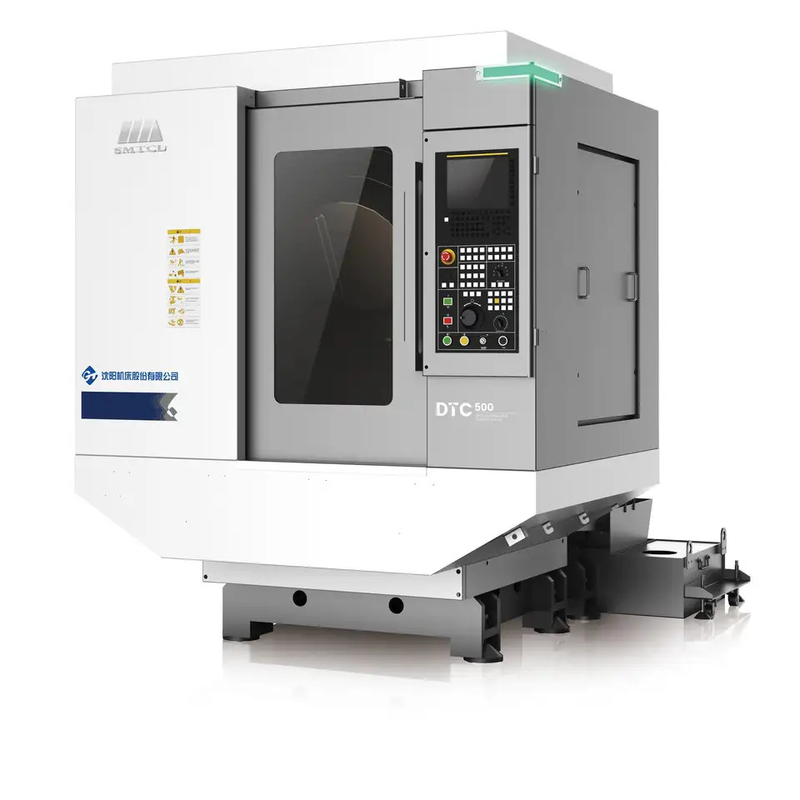

DTC500 高速ドリリング・アンド・タッピング機械センター
DTC500 高速掘削・掘削センター 継続 一般技術 シェンヤング 機械ツールの 掘削・掘削製品 10000 製造・使用経験定数元素分析理論と機械ツールの前進設計アプローチを使用して,ボディ構造を最適化します機械の高い動的反応と高い振動抵抗の完璧な組み合わせを実現します.DTC500高速掘削とタッピングセンターは,様々な小さなラインセグメントに方向化されています高速,高精度,高安定性の加工ソリューションを提供します.
特徴 一見
DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター 1
1.低重力センターと大きなスパンプは,機械の性能に対する抗振動を改善します
全面的なやり方です
DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター 2
2.より強い扭曲抵抗があり,より強い回転抵抗があります.安定した処理
DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター 3
3.左側と右側の熱対称設計は,両側に肋骨の構造と内側十字強化を採用する
熱変形や機械の加工安定性を向上させる
DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター 4
4.この機能により,掘削およびタッピング製品の実際の加工精度は,加工過程中に0.015mm以内に安定的に制御できます.
DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター 5
5.3つの軸は,バフルやガードを通して迷路構造を形成し,機械廃棄物や切削液の侵入を効果的に防ぐことができます.機械の使用寿命を効果的に改善する.
DTC500 垂直CNCフレーシング加工センター 高精度垂直掘削とタッピングセンター 6
6.この機能は,効率的に不潔なツールホルダーによって引き起こされるツール落下や機械精度の突然の悪化の問題を解決することができます.
製品仕様

主な技術仕様

主な技術パラメータ
名前
ユニット
仕様
作業台
作業台の寸法
mm
650×400 650×400
許容される最大負荷
体重
250
Tスロットサイズ
mm × pcs
14×3
処理範囲
作業台の最大移動 ×

mm
500
スライドの最大移動 Y

mm
400
スピンドルZの最大移動
mm
300
スピンドル末面と作業台間の距離

マックス
mm
460
ミン
mm
160
スピンドルの中心からガイドレールまでの距離

mm
445
スピンドル
トーパーホール (7:24)

BT330
マックス.スピード
r/min
20000
定数出力トルク (S1/S2)
N.m
11.8/17.5
スピンドルモーターのパワー (S1/S2)
kW
3.7/5.5
ツール
ツールの棒モデル

マス 403 BT30
飼料
早く動いてる
X軸
m/min
48
Y軸

48
Z軸

48
3軸駆動モーターのパワー (X/Y/Z)
kW
2.5/2.5/27
3軸駆動モーターのトルク (X/Y/Z)

Nm
8/8/12
給餌速度
mm/min
30000
ツール誌
ツール・マガジン表

ターレのサーボツールマガジン

ツールメソッドを選択する

近くにあるツールの2方向選択

ツールマガジン容量
バール
21
マックス ツールの長さ
mm
250
マックス 道具の重量
体重
3
ツールヘッドの直径最大
完全なツール
mm
Φ65
隣接する空きツール
mm
Φ100
ツール交換時間 (ツールからツールへ)
s
1.6
機械の重量
体重
2800
総電力の容量

KVA
18
輪郭の寸法 (LXWXH)

mm
2300×1800×2400

機械の精度

この機械ツールの位置付け精度は,中国人民共和国の国家標準GB/T18400.4-2010"機械ツールの位置付け精度の受け入れ基準"に準拠する.
検査項目
工場規格
処理精度
IT6
位置付け精度
X軸 (mm)
0.006
Y軸 (mm)
0.006
Z軸 (mm)
0.006
位置付けの精度を繰り返す

X軸 (mm)
0.004
Y軸 (mm)
0.004
Z軸 (mm)
0.004
違う 違う
名前
モデルまたは仕様
Qty
ブランド
コメント
1.
CNCシステム
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2.
メインモルター
aiI2/20000-B
1
FANUC

3.
X軸のサーボモーター
aiS8/4000
1
FANUC

4.
Y軸サーボモーター
aiS8/4000
1
FANUC

5.
Z軸のサーボモーター
aiS12B/4000 aiS12B/4000
1
FANUC

6.
X軸のリードスクリュー
ボールスクリュー,φ28×12,C3
1
日本 THK

7.
Y軸のリードスクリュー
ボールスクリュー,φ28×12,C3
1
日本 THK

8.
Z軸のリードスクリュー
ボールスクリュー,φ32×12,C3
1
日本 THK

9.
スクリップベアリング
20×47×15/25×62×15 2
4/4
日本 NTN

10.
ツール誌
21 ツール 位置 ターレット ツール マガジン

1
沖縄,台湾

11.
潤滑システム

1
シェン・シアン

12.
水タンク

1
シェンヤング 機械ツール

13.
パネウマ部品

1
キリケ

14.
主電源スイッチ

1
韓国 LS

15.
メインコンタクター

ほら
韓国 LS

供給サイクルに従って,製造者は,同品質の購入された部品を
