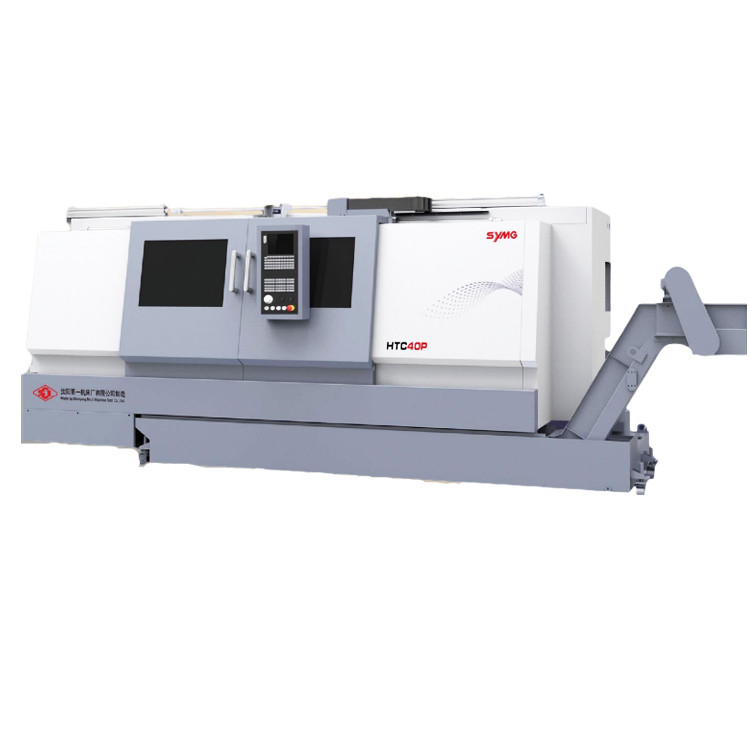

SMTCL CNC Lathe HTC40P 斜面床 lathes CNC フリース 機械 鉄鋼の CNC トーニング センター
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC 40P1000 |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | スラントベッドCNC旋盤 |
| 最大回転長さ (mm): | 1000 | 最大 スピンドル速さ (rp.m): | 3500 r.p.m |
| 移動 (X軸): | 270 | 移動 (Z軸): | 1010 |
| 最大回転直径: | Φ360 | 最大回転長さ: | 1000 |
| ベッドの上での最大振動: | Φ600 | マックススイングスライド: | Φ400 |
| ハイライト |
CNCターニングセンター 3 軸,斜床回転回転式CNCフレーシング機械,鋼製のCNC斜面床回転機 |
||
製品説明
製品説明:
製品の特徴:
1, スピンドルトルクを増やし,軸承の仕様を増やし,より多くのパワーと硬さを提供,標準A2-8スピンドル,オプションA2-11スピンドル
2,HTC40Pは45°全体ベッド最適化バーデザインを採用し,切断力はより安定しています. ベッドは高密度鋳鉄で作られています.
3ガイドレールの幅は110mmに達し,ガイドレールのスパンプは380mmに達し,より高い加工長度とより高い硬さをもたらす
4,HTC40P ベッドを統合したスライドガイドレール,望遠鏡の袖,手動ロック,良い硬さ
|
ポイント
|
単位
|
HTC4P 1000
|
|
長さの仕様
|
mm
|
1000
|
|
ベッド上の最大スイング直径
|
mm
|
Φ600
|
|
最大切断長
|
mm
|
1000
|
|
最大切断直径
|
mm
|
Φ500
|
|
横スライド上の最大スイング直径
|
mm
|
Φ400
|
|
スピンドルノースタイプとコード
|
-
|
A2-8
|
|
スピンドルの直径
|
mm
|
Φ80
|
|
棒の最大通過直径
|
mm
|
Φ66
|
|
ヘッドストック
|
||
|
スピンドル速度範囲
|
r/min
|
50〜3500
|
|
スピンドルの最大出力トルク (GSK988TA)
|
Nm
|
302
|
|
スピンドル速度ステップ
|
-
|
無限変速
|
|
メインモーター ZJY265A-15AMの出力
|
kW
|
18.5 (30分) /15 (評価)
|
|
チャック
|
||
|
チャック直径/タイプ
|
インチ
|
8インチ
|
|
X軸高速横断速度 (ローリングガイドレール)
|
m/min
|
15
|
|
Z軸高速横断速度 (ローリングガイドレール)
|
m/min
|
15
|
|
X軸移動
|
mm
|
270
|
|
Z軸移動
|
mm
|
1010
|
|
テイルストック 袖移動
|
mm
|
100
|
|
尾根の袖の角形
|
モース文字
|
4#
|
|
標準的な道具棒の種類
|
||
|
ツールサイズ
|
|
横の位置12
|
|
円筒型回転ツール
|
mm
|
25×25
|
|
掘削ツールバー直径
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
|
カッターヘッドがカッターを簡単に選択できるかどうか
|
-
|
そうだ
|
|
最大負荷容量
|
||
|
円盤加工部品
|
体重
|
200
|
|
軸の作業部品
|
体重
|
500
|
|
機械の重量
|
体重
|
5500
|
|
総寸法 (LXWXH)
|
mm
|
4100X2050X1960
|
産業用:
試料のサンプル
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: SMTCL SYMG HTC40P1000シリーズ水平斜面床 CNCターン スライディングレールのパワーアップグレード, "高", "大", "オン", 固有の強さから. 統合高硬度スピンドル,統合傾斜ベッド,硬化スライディングガイドレール,ガイドレールの尾座席.HTC 40P水平 CNCトートンは,軸とディスクの部品のあらゆる種類を処理するのに適しています, 効率的にフットボールケージ,自動車マンドル,モーターギアシャフト,バルブタップなど部品の加工ニーズを満たす. 製品の特徴: 1, スピンドルトルクを増やし,軸承の仕様を増やし,より多くのパワーと硬さを提供,標準A2-8スピン...
