SMTCL スラントベッド CNC旋盤 HTC40B 金属 CNC旋盤
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC 40B500 |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 傾いたベッドCNCの旋盤 |
| 最大回転長さ (mm): | 500 | 最大 スピンドル速さ (rp.m): | 3500 r.p.m |
| 移動 (X軸): | 200 | 移動 (Z軸): | 550 |
| 最大回転直径: | Φ400 | 最大回転長さ: | 500 |
| ベッドの上での最大振動: | Φ600 | マックススイングスライド: | Φ320 |
| ハイライト |
斜面床 CNCラートHTC40B500加工センター,CNC金属回転回転床の磨き機,傾いたベッドCNCの旋盤 |
||
製品説明
製品の説明:
HTC 40Bシリーズ傾斜ベッドCNC旋盤は、主に内外面円筒面、任意のテーパー角を持つ内外面円錐面、複雑な回転内外面、シャフト型部品またはディスク型部品の円筒および円錐ねじの切削に使用され、溝入れ、穴あけ、リーマ加工、ボーリング加工にも使用できます。
製品の特徴:

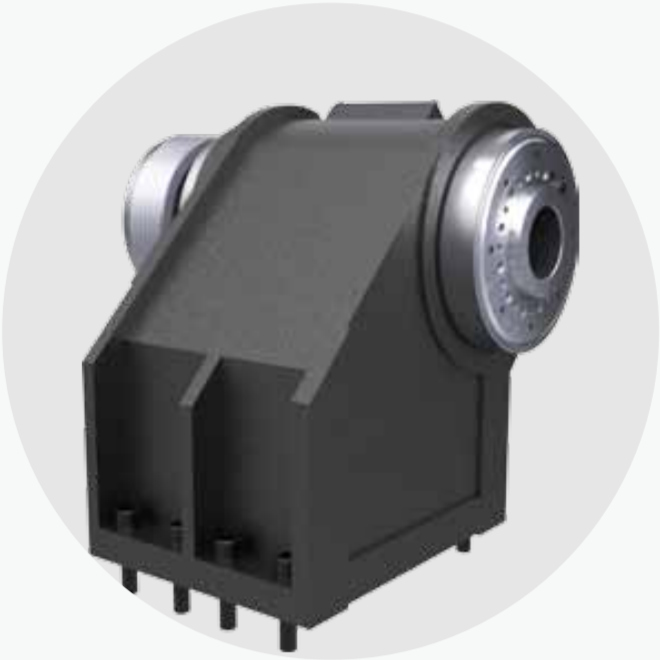

1、主軸トルクの増加、ベアリング仕様の向上、より多くのパワーと剛性の提供、A2-8主軸

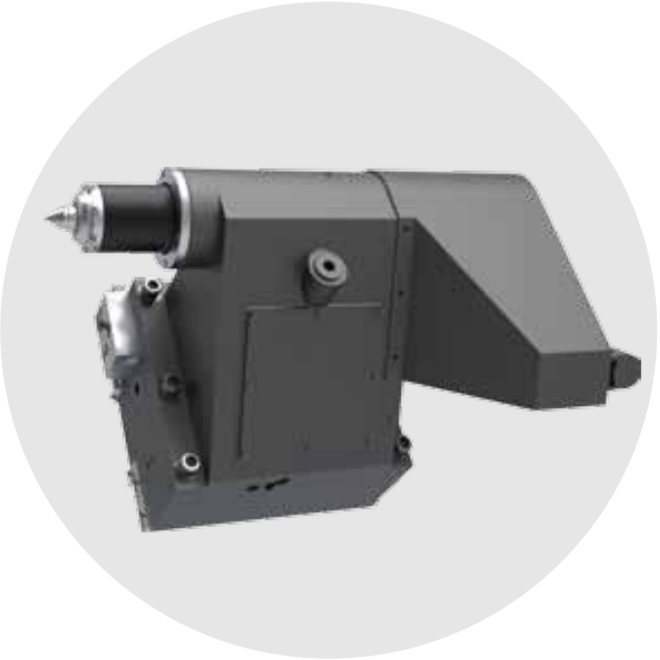

伸縮スリーブ、手動ロック、優れた剛性が装備されています。
|
項目
|
単位
|
HTC40B/500
|
HTC40B/1000
|
|
|
ベッド上の最大振り径
|
mm
|
Φ600
|
Φ560
|
|
|
最大切削長さ
|
mm
|
500
|
970
|
|
|
最大切削径
|
mm
|
400
|
400
|
|
|
スライド上の最大振り径
|
mm
|
Φ320
|
Φ350
|
|
|
主軸端
|
mm
|
A2-8
|
A2-8
|
|
|
主軸穴径
|
mm
|
Φ80
|
Φ80
|
|
|
最大貫通バーの直径
|
mm
|
Φ65
|
Φ65
|
|
|
主軸速度範囲
|
r/min
|
50-3500
|
50-4000
|
|
|
主軸最大出力トルク
|
Nm
|
245
|
177
|
|
|
主モーター
|
KW
|
15/11
|
15/11
|
|
|
チャック径
|
インチ
|
10'' 10''
|
8''
|
|
|
X軸早送り速度
|
m/min
|
30
|
30
|
|
|
Z軸早送り速度
|
m/min
|
30
|
30
|
|
|
X軸移動量
|
mm
|
200
|
200
|
|
|
Z軸移動量
|
mm
|
550
|
1050
|
|
|
心押台ストローク
|
mm
|
100
|
100
|
|
|
心押台スピンドルテーパーテーパー
|
モース
|
5#
|
4#
|
|
|

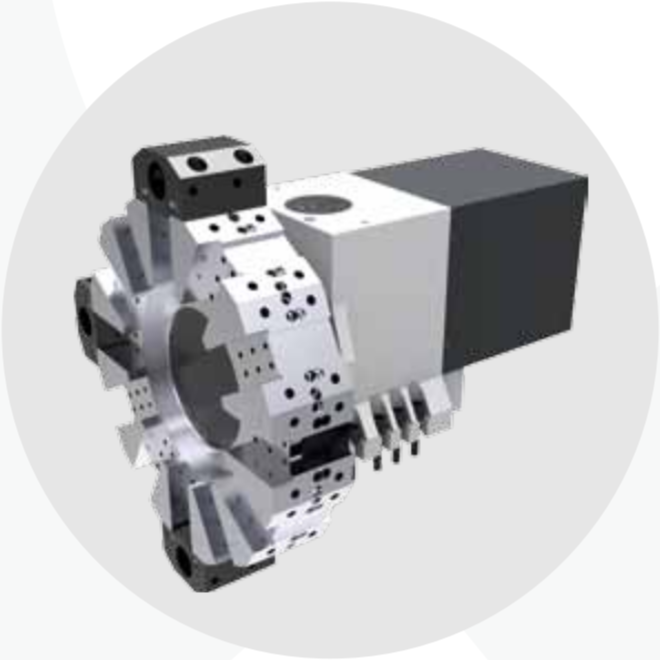

標準工具ホルダ形式
|
mm
|
水平8ポジション
|
水平8ポジション
|
|
|
外径バイト
|
mm
|
25×25
|
25×25
|
|
|
ボーリングバー径
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
重量容量（ディスクタイプ）
|
kg
|
200
|
200
|
|
|
重量容量（シャフト部品）
|
kg
|
500
|
500
|
|
|
機械重量
|
kg
|
4200
|
4650
|
|
|
工作機械の外観
|
長さ×幅×高さ
|
2700×1900×2100
|
3570×1860×1850
|
|
業界での応用:
ワークサンプル
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
◎ 30年以上の研究開発の歴史、1993年設立
◎ 研究開発能力を持つハイテクメーカー
◎ 安定した成熟した供給システム
◎ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◎ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◎ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
製品のハイライト

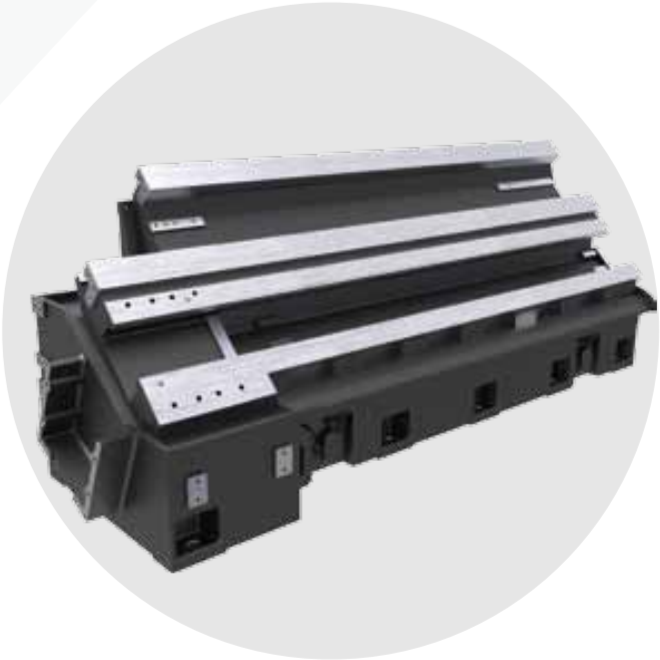

製品の説明: HTC 40Bシリーズ傾斜ベッドCNC旋盤は、主に内外面円筒面、任意のテーパー角を持つ内外面円錐面、複雑な回転内外面、シャフト型部品またはディスク型部品の円筒および円錐ねじの切削に使用され、溝入れ、穴あけ、リーマ加工、ボーリング加工にも使用できます。 製品の特徴: 1、主軸トルクの増加、ベアリング仕様の向上、より多くのパワーと剛性の提供、A2-8主軸 2、HTC40Bは45°の全体ベッド最適化リブ設計を採用し、より優れた切りくず除去効果と高い剛性をもたらします。 3、切削液が流れ出ないようにし、鉄くずをより集めやすくします。 4、HTC40Bの心押台には、ベッド一体型スライドガイ...
