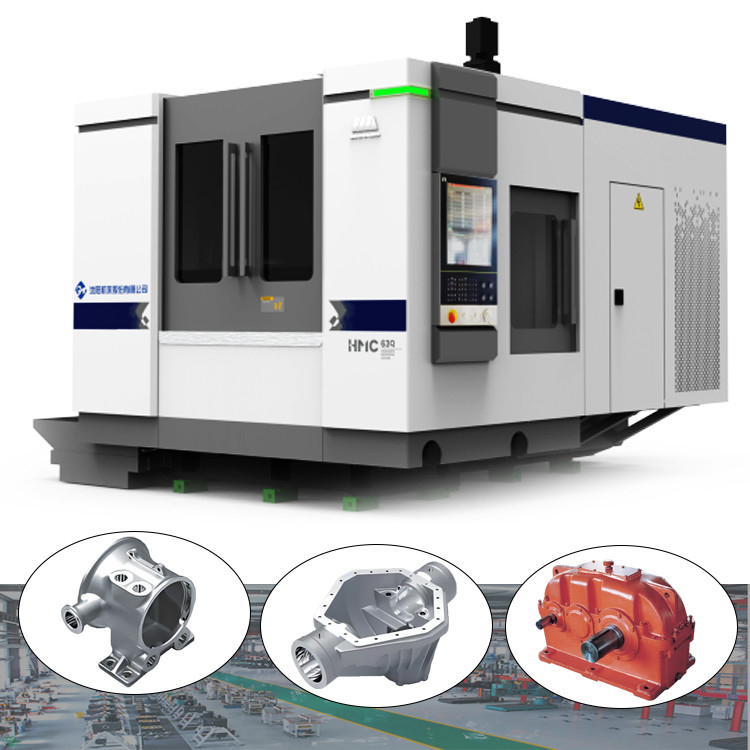

HMC80Q メタル3軸水平加工センター フリースリング 掘削 掘削 掘削 掘削 機械
製品詳細
| ブランド名: | SMTCL | モデル番号: | HMC 80Q |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 水平加工センター |
| 最大 スピンドル速さ (rp.m): | 6000 rpm | 移動 (X軸): | 1350 |
| 移動 (Z軸): | 1100 | 旅行（Ｙ軸） （mm）: | 1100 |
| 作業部品の最大回転直径: | Φ1350 | ||
| ハイライト |
5 軸 メタルフレッシング加工センター,退屈なタッピング水平加工センター |
||
製品説明
製品説明:
製品の特徴:
1高安定性構造
◆ T 型 整体 鋳造 ベッド
◆ Y 軸 の モーター ベース と 柱 が 合流 さ れ て いる
◆ 熱 に 対称 的 な スピンドル
有限要素とトポロジーの最適化構造
高強度な整形鋳造床
Y軸のモーターベースとコラムは,一緒に鋳造されています
機械の精度と安定性を向上させるために一緒に鋳造された
熱対称性のあるスピンドル

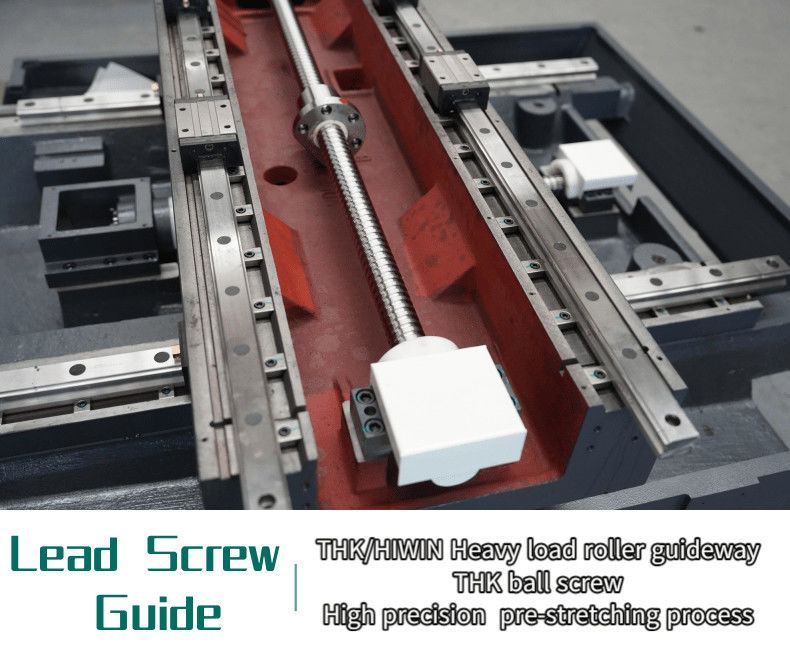

精密ボールスクリュー
正確なボールスクリュー,前ストレッチプロセスは,作業中にスクリューの加熱の影響を効果的に軽減し,機械ツールの精度を向上させるために採用されています.変形防止能力と精度維持強化.

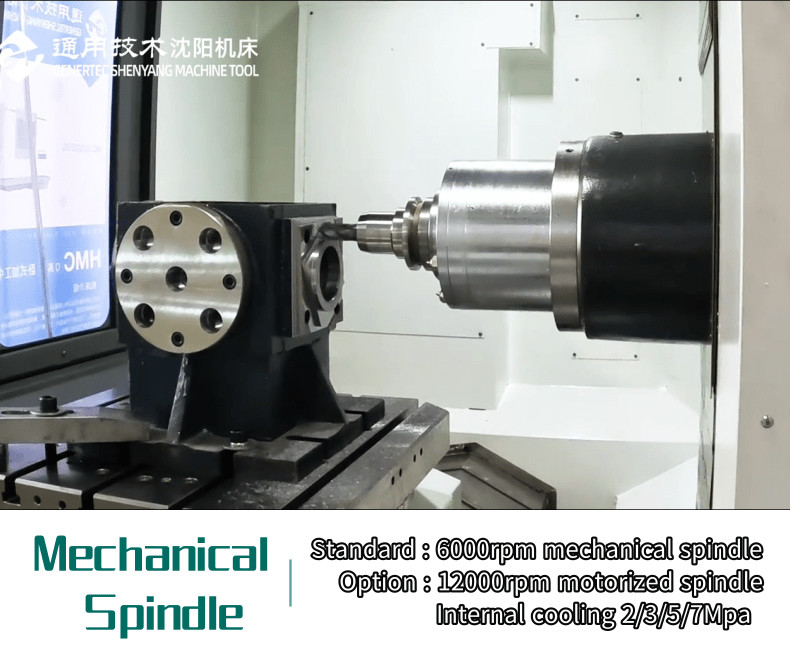

メカニカル・スピンドル
高速加工から重量切削まで
◆ 広範囲 の 軸承 の 配置,高い 硬さ
| ポイント | ユニット | HMC 80Q |
| 作業台 | ||
| 作業台のサイズ | mm | 800*800 |
| 作業台容量 | 体重 | 2000 |
| 作業台数 | pcs | 1 (((2) |
| 作業範囲 | ||
| X軸移動 | mm | 1350 |
| Y軸移動 | mm | 1100 |
| Z軸移動 | mm | 1100 |

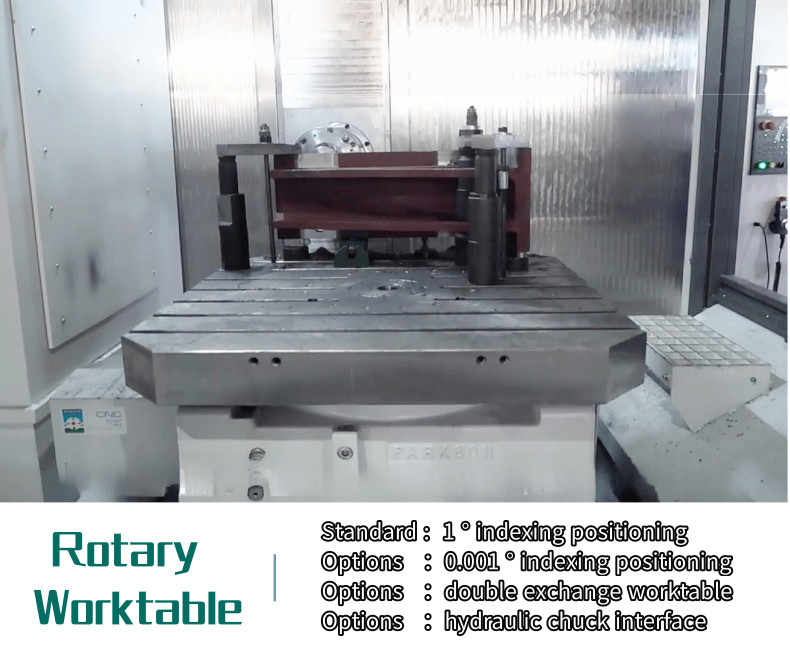

| B軸のインデックス | 1° ×360 | |
| 作業部品の最大回転直径 | mm | Φ1350 |
| スピンドルノースから作業台の中心までの距離 | mm | 1300 マックス |
| スピンドルノースから作業台の中心までの距離 | mm | 200分 |
| 作業台の表面間の距離 | mm | 1100 マックス |
| 作業台の表面間の距離 | mm | 0 分 |
| スピンドル | ||
| スピンドルの角型 (7: 24) | BT2 医療法 | |
| 最大速度 | rpm | 6000 |
| スピンドルモーターの電源 (連続/S2) | kw | 15/18.5 |
| 最大出力トルク (連続/S2) | mm | ありがとうございました. |
| ツール誌 | ||

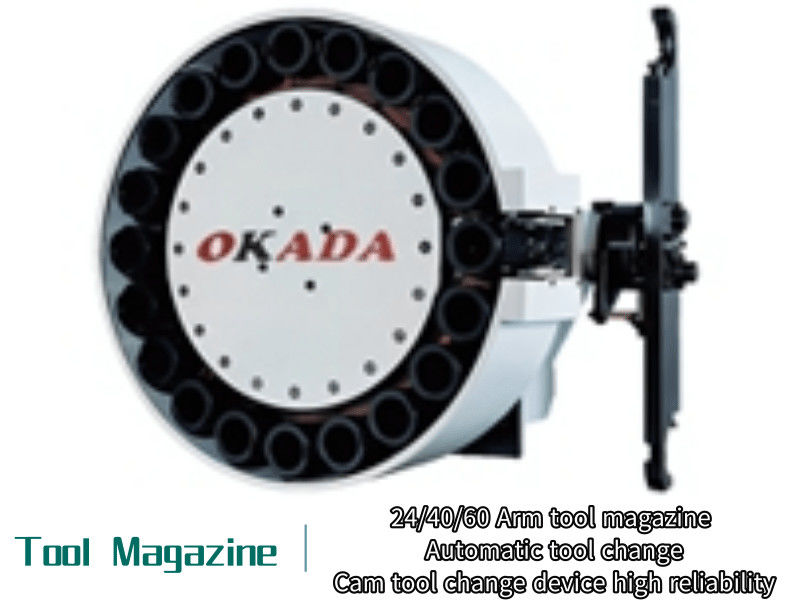

| ツールマガジン容量 | PCS | 24 |
| 最大 ツール 長さ | ほら | 500 |
| ツール最大重量 | 体重 | 15 |
| 最大 ツール直径 満タン/空き | mm | Φ110/Φ220 |
| ツール交換時間 (T-T) | s | 4.3 |
| 飼料 | ||
| 最大切断速度 (X/Y/Z) | mm/分 | 1〜2万4000 |
| スピード・トラベル (X/Y/Z) | M/分 | 24 |
| 位置付け精度 | ||
| X/Y/Z軸 | mm | 0.01 |
| B軸 ((1° X360) | ほら | 10 |
| 繰り返し位置付け精度 | ||
| X/Y/Z軸 | mm | 0.008 |
| B軸 ((1° ×360) | ほら | 3 |
| 総寸法 (LxWxH) | mm | 4300*3400*3600 |
| 床面積 | mm | 5100*5000 |

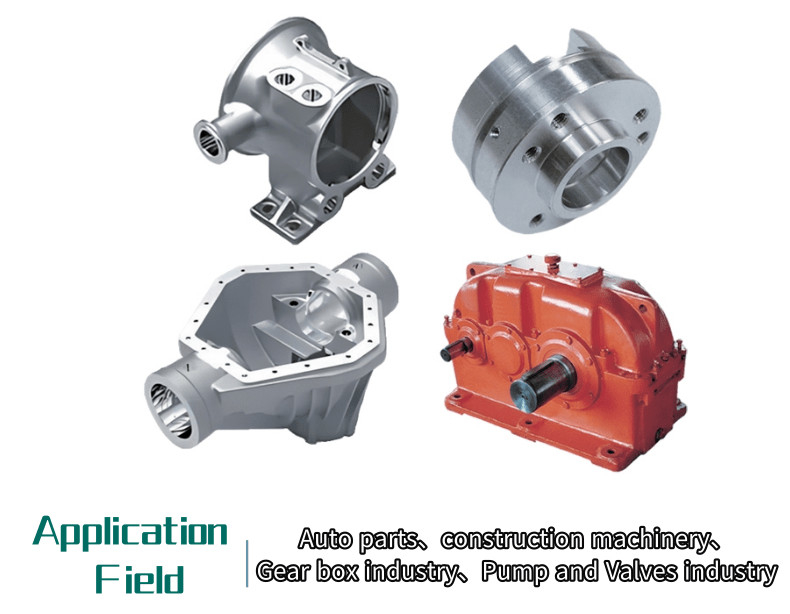

産業用:
試料のサンプル
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
