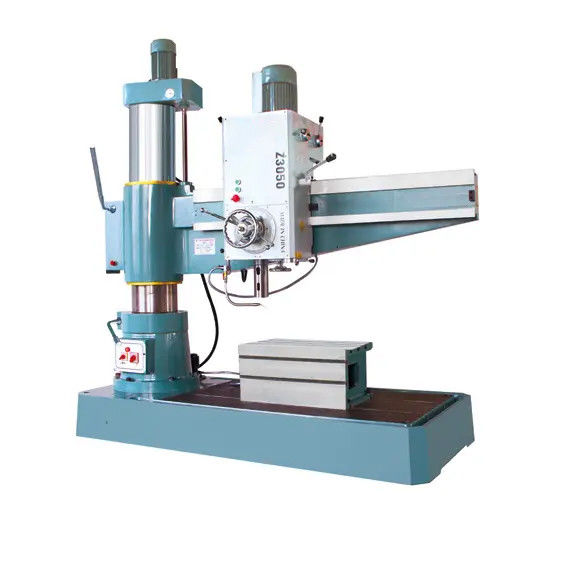

オートマティック・フィード・ドリリング・マシンZ3050x16 メカニカル・スピード・チェンジ・ラジアル・ドリリング・マシン
製品詳細
| ブランド名: | HD | モデル番号: | Z3050×16D |
|---|---|---|---|
| CNC か ない か: | 手帳 | キーワード: | 放射状の鋭い機械 |
| 紡錘旅行: | 220mm | 最大穴直径: | 50mm |
| テーブルサイズ: | 620×370×300mm | ||
| ハイライト |
放射状の鋭い機械,ボール盤,メカニカル速度変化 |
||
製品説明
製品の説明:
製品の特徴:
1、ロッカードリルガイドレールは焼入れ処理と手動研磨を採用し、工作機械の精度と耐用年数を向上させています。
2、本体は2速モーターを搭載しており、安定した使用と各部品の長寿命を実現しています。
3、超音波硬化ギア、高硬度、低騒音、CNCウォーム精密研削を使用しています。
4、油圧ロック、油圧速度変更、油圧電動ロック、油圧16速変更。
5、ラジアルボール盤主軸は高密度材料を採用し、高剛性、ドリルビットの締め付け、高穴あけ精度を実現しています。
6、樹脂砂鋳物、鋳物の輪郭が明確で、高い寸法精度、4回の熱処理プロセス後、超音波硬化、高剛性、高強度。
|
仕様
|
単位
|
Z3050×16
|
|
最大穴径
|
mm
|
50
|
|
主軸軸からコラム距離バス
|
mm
|
315-1450
|
|
ヘッドストック水平移動距離
|
mm
|
1150
|
|
主軸ノーズからテーブル距離
|
mm
|
650-1330
|
|
コラム直径
|
mm
|
280
|
|

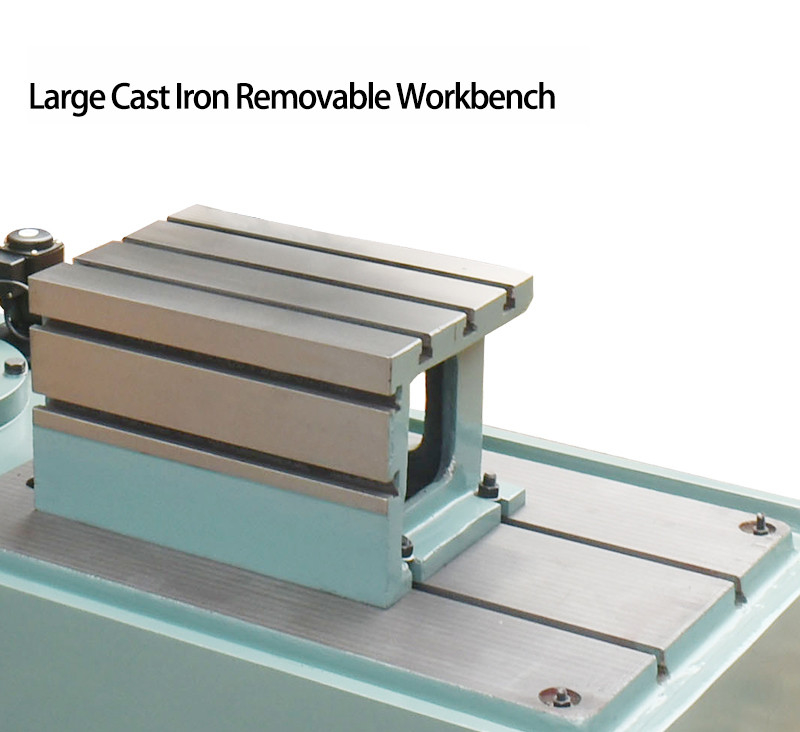

テーブルサイズ
|
mm
|
620×370×300
|
|
ロッカー回転角度
|
°
|
360°
|
|

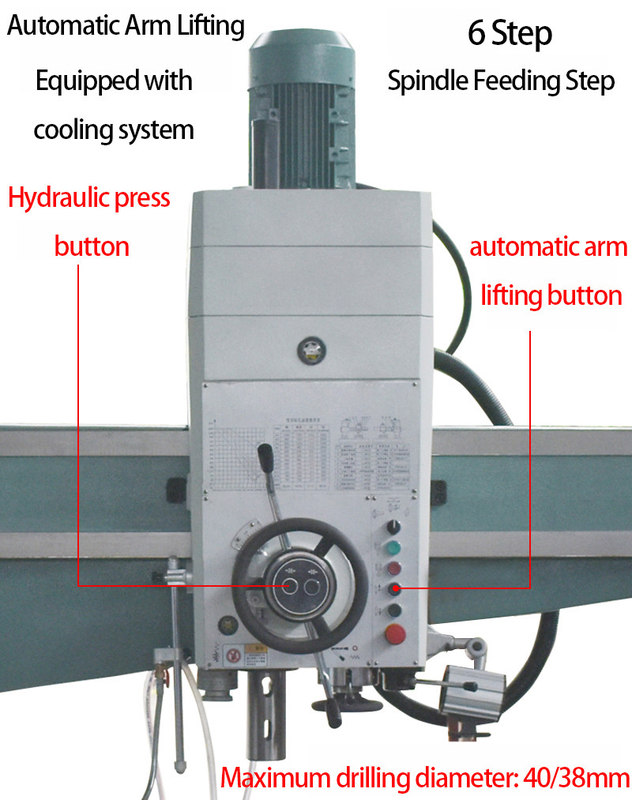

ロッカーアームの持ち上げ距離
|
mm
|
680
|
|
主軸テーパー
|
|
5#
|
|
主軸速度範囲
|
r/mm
|
78,135,240,350,590,1100
|
|
主軸速度
|
|
6
|
|

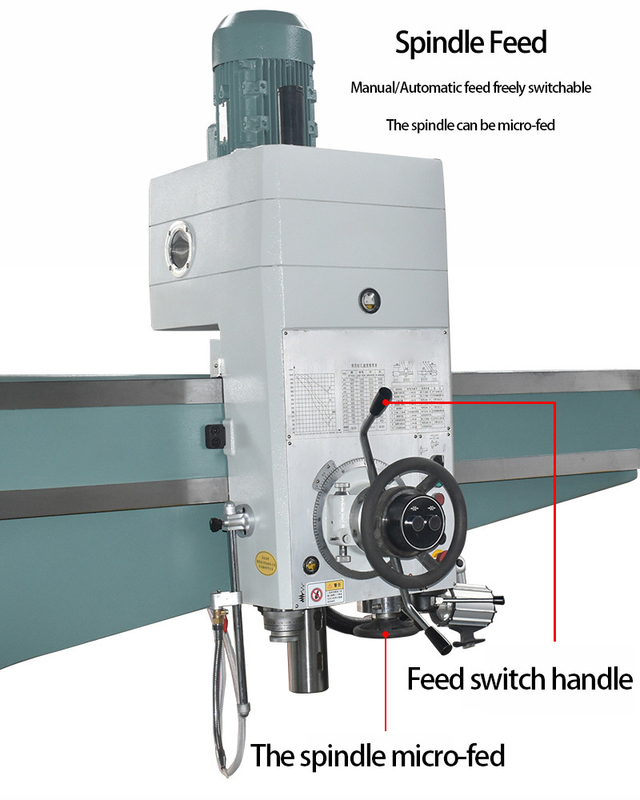

主軸送り範囲
|
mm/r
|
0.10-0.56
|
|
主軸送り速度系列
|
|
6ステップ
|
|
主軸移動量
|
mm
|
220
|
|
許容最大主軸トルク
|
N.m
|
500
|
|
許容最大主軸送り力
|
N
|
15000
|
|
主軸モーター出力
|
Kw
|
4
|
|
ロッカーリフトモーター出力
|
Kw
|
1.5
|
|
機械重量
|
Kg
|
2500
|
|

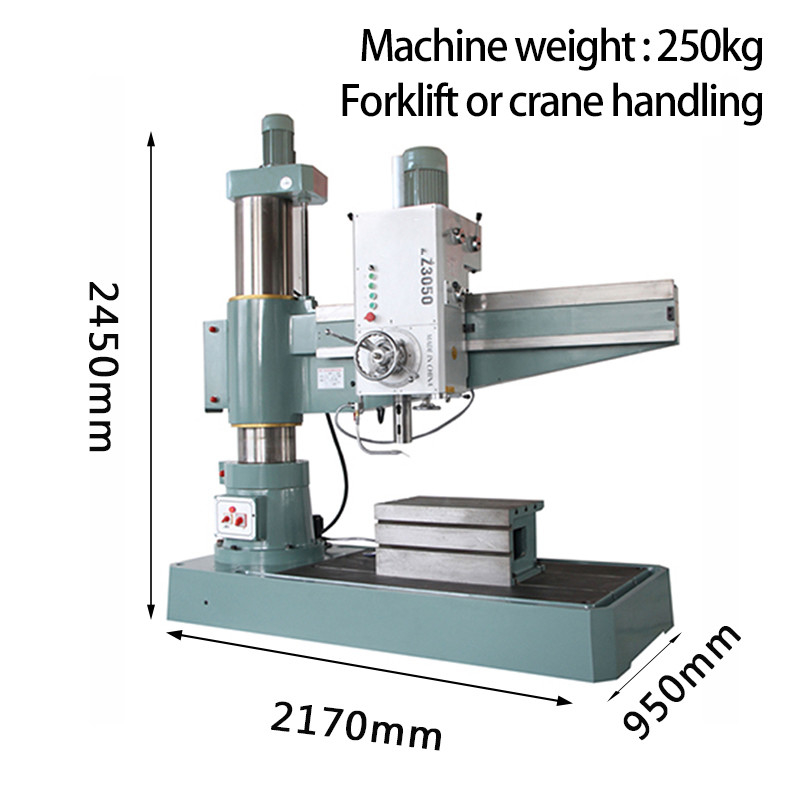

全体の寸法
|
mm
|
2170×950×2450
|
業界での応用:
当社のサービス:
1. 出荷前の組み立てとデバッグ
2. 24時間以内に対応し、問題に対処します。
3. 1年間の無料修理サービス（人為的な損傷のみ）。
4. 全体的な倉庫ソリューションを提供
◆ 30年以上の研究開発の歴史、1993年創業
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
Q7: あなたの会社は技術者を当社に派遣し、海外で当社の従業員を指導できますか？
製品のハイライト
製品の説明: Z3050×16ラジアルボール盤は、穴あけ、リーマ加工、中ぐり、タッピング、面削りなどの加工に使用できます。単一品や中小ロット生産、大型・重量ワークの穴加工に広く使用されています。幅広い加工範囲で、様々なねじ穴、ねじ底穴、油穴の大きなワークを穴あけ加工できます。基準規格に基づいて設計・製造されており、完璧な性能、安全な使用、信頼性、利便性、容易なメンテナンス、高精度、優れた剛性、長寿命などの利点があります。穴あけ、リーマ加工、中ぐり、タッピング、ボーリングに使用されます。機械加工部品に広く使用されています。 製品の特徴: 1、ロッカードリルガイドレールは焼入れ処理と手動研磨を採用...
