SMTCL GMCr2 シリーズ ゲントリー加工センター 重作業 CNC ゲントリー 掘削 フレッシング 機械
製品詳細
| Features: | Heavy Boring And Milling Machine | ブランド名: | SMTCL |
|---|---|---|---|
| Model Number: | GMC1530r2 | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| ハイライト |
重荷ポータル加工センター,GMCr2 ガントリー加工センター,CNC ゲントリー 掘削 フレッシング マシン |
||
製品説明

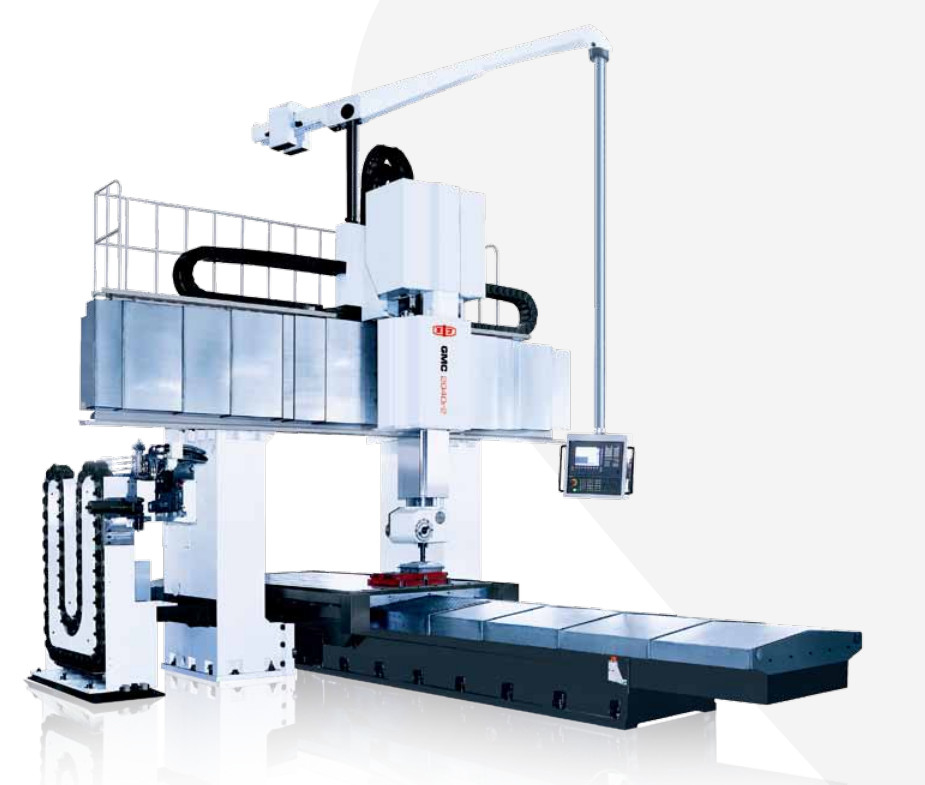

GMC-r2シリーズの機械は,動いている作業台と固定した横梁を備えたゲントリ型掘削/磨削機で,高硬度ラームを採用しています.そして高速で重い切断機械ツールです機械ツールのシリーズは,様々な基本的な大型のワークピース,プレートワークピース,ディスクワークピース,ハウジングワークピースおよび模具などの複数の種類の精密部品を加工するために使用されます.製品にはオプションの自動直角フレーシングヘッドが配置されています.磨き,掘削,掘削,拡張,装置の下面平面以外の平面のリミングと硬いタップは,一回の固定後にこの製品は主に船舶建設,発電,重型機械,機関車,機械工具,繊維機械,印刷機械,模具製造などの産業に適用されます.
| ポイント | ユニット | GMV 1530r2 | GMV 2040r2 | GMV 2060r2 | |
|---|---|---|---|---|---|
| 作業台 | 作業台の寸法 | mm | 1500*3000 | 2000*4000 | 2000*6000 |
| 2つの列間の距離 | mm | 2100 | 2600 | 2600 | |
| 作業台の負荷能力 | 体重 | 10000 | 20000 | 25000 | |
| T型溝の幅 | mm*pcs | 28*7 | 28*11 | 28*11 | |
| 機械加工 範囲 |
作業台移動X軸 | mm | 3600 | 4200 | 6200 |
| スライド移動Y | mm | 2700 | 3200 | 3200 | |
| ラム・トラベルZ | mm | 1000 | 1000 | 1000 | |
| C軸 | 5*72° | 5*72° | 5*72° | ||
| スピンドルの鼻から作業台までの距離-最大 | mm | 1200 | 1200 | 1200 | |
| スピンドルの鼻から作業台までの距離-最小 | mm | 200 | 200 | 200 | |
| 水平のスフィンドノズから垂直のスフィンドセンターまでの距離 | mm | 206 | 206 | 206 | |
| スピンドル | 7時24分 | ISO50 | ISO50 | ISO50 | |
| スピード範囲 | r/min | 10〜2000年 | 10〜2000年 | 10〜2000年 | |
| 出力トルク (評価/30分) | N.m | 1361/1633 年 | 1361/1633 年 | 1361/1633 年 | |
| スピンドルモーターの電源 (割った/30分) | kW | 37/44 | 37/44 | 37/44 | |
| 直角ラムの断面サイズ | mm | 420*470 | 420*470 | 420*470 | |
| 栄養 | フード速度範囲 | mm/min | 1-5000 | 1-5000 | 1-5000 |
| 急速な動き X軸 | m/min | 13 | 13 | 13 | |
| 急速な動き Y軸 | m/min | 13 | 13 | 13 | |
| 速速移動Z軸 | m/min | 10 | 10 | 10 | |
| 位置付け 精度 機械の |
X軸 | mm | 0.03 | 0.032 | 0.04 |
| Y軸 | mm | 0.03 | 0.032 | 0.032 | |
| Z軸 | mm | 0.025 | 0.025 | 0.025 | |
| 繰り返し可能性 精度 |
X軸 | mm | 0.02 | 0.022 | 0.025 |
| Y軸 | mm | 0.02 | 0.022 | 0.022 | |
| Z軸 | mm | 0.01 | 0.01 | 0.01 | |
| 総電力容量 | KVA | 110 | 110 | 110 | |
| 機械が必要とする床面積 (L*W*H) | mm | 11215*6427*7400 | 12778*6927*7400 | 16600*6927*7400 | |
高品質の機械を受け取るようにしてください
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- ◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
- ◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
- ◆研究・設計能力を持つハイテクメーカー
- ◆ 安定 し て 成熟 し た 供給 システム
- ◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
- ◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
- ◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
機械の貨物表から12ヶ月間,欠陥のある部品を交換します.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製品開発,設計,製造,組み立て 生産プロセスのすべてが 工場間で行われ 生産チェーンが完成します
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
