ガントリー加工センター GMC3080 重作業 高速ガントリー 固定作業台を備えた移動式CNC機械
製品詳細
| Features: | Heavy Boring And Milling Machine | ブランド名: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| ハイライト |
重荷ガントリー移動CNCマシン,高速ガントリー移動CNCマシン,固定ワークベンチ ポータル加工センター |
||
製品説明
製品説明:

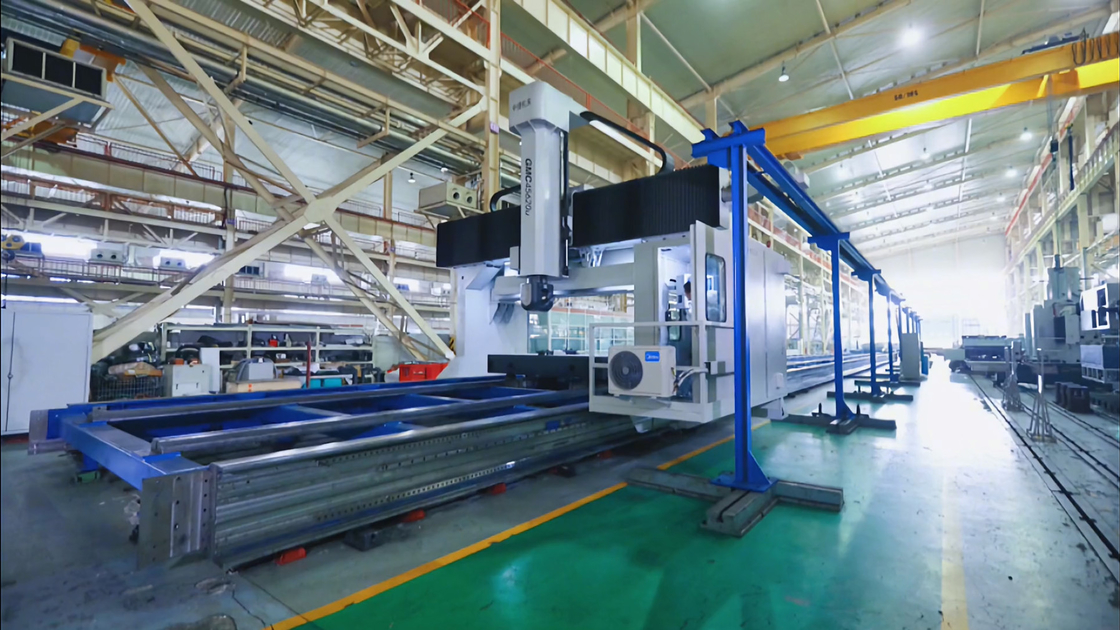

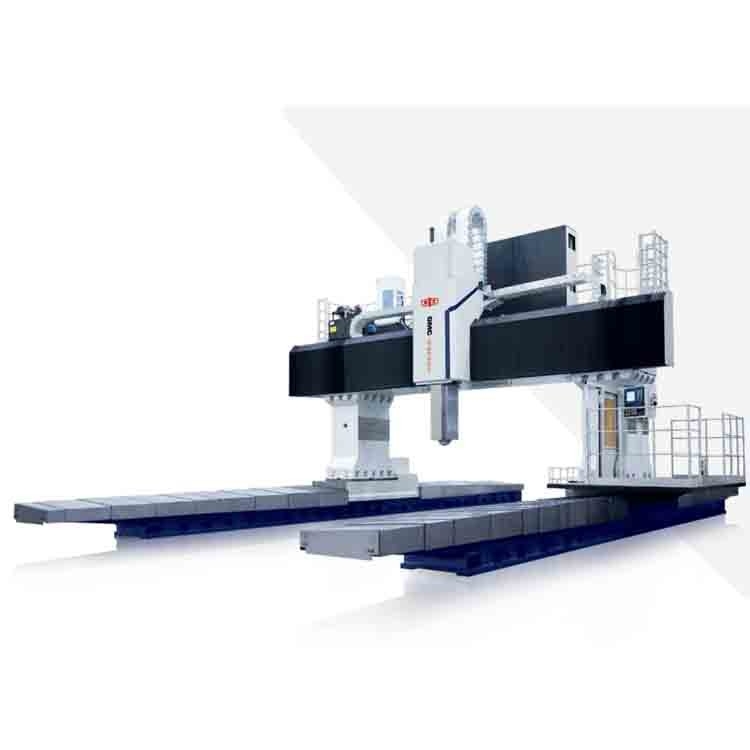

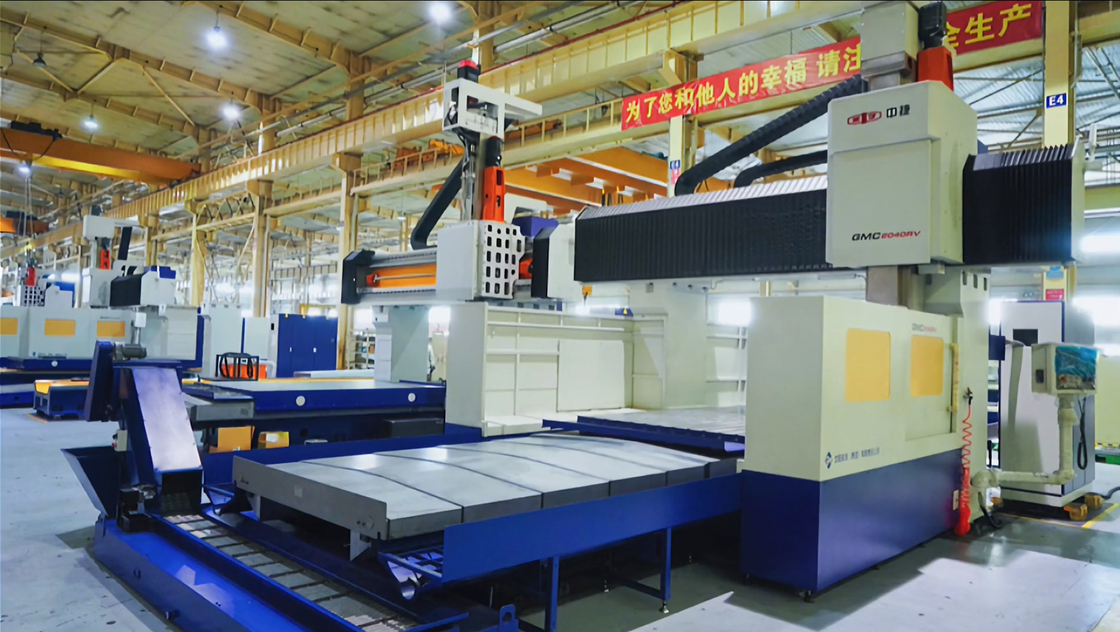

GMC-GRVシリーズ機械固定作業台と縦移動型ゲンターフレームを備えた大型高速ゲンター動くCNc機械ツールです.ゲンターフレームは双方向運転を採用します.両側が両駆動の反発構造を採用する横梁は輸入された精密な線形ガイドレールで構成され,ラムは閉ざされたラップ・アロウンド滑りガイドレールペアを採用します.この機械ツールのシリーズには高速スピンドルがあります.強力な加工能力と広範囲の応用自動直角フライディングヘッドで構成され,掘削などの複数の手順の高精度高効率の加工を継続的に完了することができます.フレッシング平面のリミングと硬いタップこの機械は,コンパクトで合理的な全体的な配置,便利な修理と保守を特徴としています.すべての主要な外注部品は 優れた外国ブランドの製品を採用し,機械ツールの信頼性は高い..
|
ポイント
|
ユニット
|
GMV 3080GRV
|
GMV 4080GRV
|
|||
|
作業台
|
作業台の寸法
|
mm
|
3000×8000
|
4000×8000
|
||
|
2つの列間の距離
|
mm
|
4200
|
5200
|
|||
|
作業台の負荷能力
|
t/m2
|
10
|
10
|
|||
|
T型溝の幅
|
mm
|
28
|
28
|
|||
|
機械加工
範囲 |
最大ゲンター移動 × 軸
|
mm
|
8000
|
8000
|
||
|
最大スライド走行量-Y軸
|
mm
|
4200
|
5200
|
|||
|
最大ラム移動-Z軸
|
mm
|
1250
|
1500
|
1250
|
1500
|
|
|
スピンドルの鼻から作業台までの距離-最大
|
mm
|
1500
|
2000
|
1500
|
2000
|
|
|
スピンドルの鼻から作業台までの距離-最小
|
mm
|
250
|
500
|
250
|
500
|
|
|
スピンドル
|
7時24分
|
|
BT2 医療法
|
BT2 医療法
|
||
|
スピード範囲
|
r/min
|
40〜4500
|
40~3000
|
40〜4500
|
40~3000
|
|
|
出力トルク (評価/30分)
|
N.m
|
1050/1260
|
2000/2400 年
|
1050/1260
|
2000/2400 年
|
|
|
スピンドルモーターの電源 (割った/30分)
|
kW
|
30/36 年
|
30/36 年
|
30/36 年
|
30/36 年
|
|
|
直角ラムの断面サイズ
|
mm
|
400×400
|
500×500
|
400×400
|
500×500
|
|
|
栄養
|
フード速度範囲
|
mm/min
|
1〜6000
|
1〜6000
|
||
|
急速な動き X軸
|
m/min
|
10
|
10
|
|||
|
急速な動き Y軸
|
m/min
|
12
|
12
|
|||
|
速速移動Z軸
|
m/min
|
12
|
12
|
|||
|
位置付け
精度 機械の |
X軸
|
mm
|
0.014/2000
|
0.014/2000
|
||
|
Y軸
|
mm
|
0.035
|
0.04
|
|||
|
Z軸
|
mm
|
0.022
|
0.025
|
0.022
|
0.025
|
|
|
繰り返し可能性
精度 |
X軸
|
mm
|
0.01/2000
|
|
0.01/2000
|
|
|
Y軸
|
mm
|
0.02
|
0.025
|
|||
|
Z軸
|
mm
|
0.01
|
0.012
|
0.01
|
0.012
|
|
|
総電力容量
|
KVA
|
130
|
135
|
130
|
135
|
|
|
機械が必要とする床面積 (L*W*H)
|
mm
|
21050×9400×6206
|
21050×9400×6700
|
21050×10400×6206
|
21050×10400×6700
|
|
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
