GMC 重量ガントリー加工センター 高速CNC掘削機
製品詳細
| Features: | Heavy Boring And Milling Machine | ブランド名: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| ハイライト |
重量ポータル・ボーリング・フレーシング・マシン,高速ガントリー加工センター,SMTCL |
||
製品説明

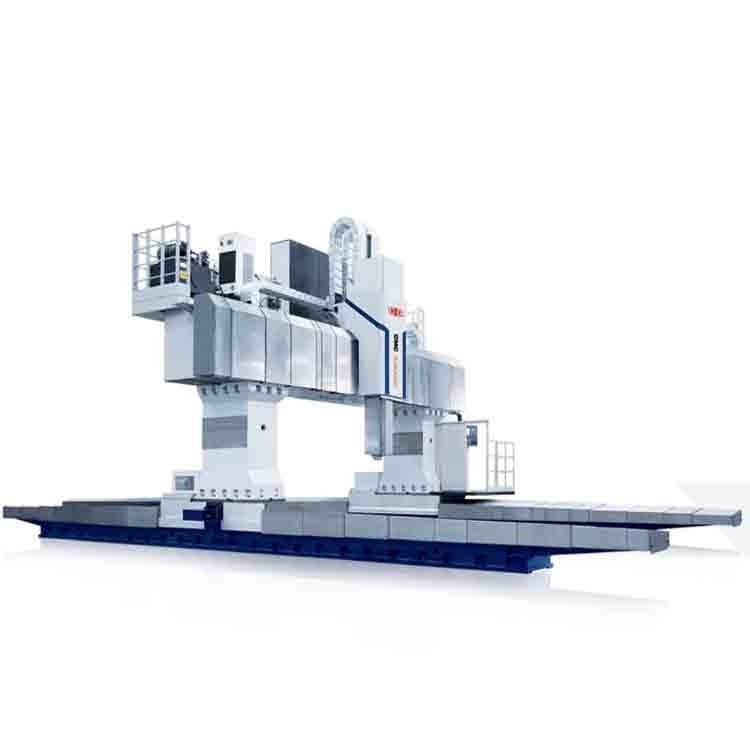

GMC-GRSシリーズの機械ツールは,固定作業台と縦移動型ゲンターフレームを備えた重用ゲンター移動型CNC機械ツールを備えています.ゲンターフレームは高い硬さを持っています.閉ざされた大切断のラム横梁は,鋳鉄鋼のストラップローリング/スライディングコンポジットガイドレールで構成され,様々な異なる材料の重量切断加工に適応します.製品には,高精度と高速度という2つの要件が考慮されています.自動化アクセサリーフレーシングヘッドの設定後,機械ツールは,一回の固定後に,底面以外のすべての平面と穴の加工を完了することができます.機械部品の平面と穴間の機械の精度と地質位置の精度を保証するこの製品は,高度な加工精度を要求するマシンボディや大きなボックスのような重労働作業部品の加工に理想的な機器です.機械ツールのシリーズは,モジュール化設計を採用市場需要と顧客の要求に応じて,異なる移動および部品構成プログラムが策定できます.
| ポイント | ユニット | GMC 3080GRS | GMC 4080GRS | GMC 5080GRS | ||
|---|---|---|---|---|---|---|
| 作業台 | 作業台の寸法 | mm | 3000*8000 | 4000*8000 | 5000*8000 | |
| 2つの列間の距離 | mm | 4400 | 5300 | 6300 | ||
| 作業台の負荷能力 | t/m2 | 10 | 10 | 10 | ||
| T型溝の幅 | mm | 36 | 36 | 36 | ||
| 機械加工 範囲 |
最大ゲンター移動 × 軸 | mm | 8000 | 8000 | 8000 | |
| 最大スライド走行量-Y軸 | mm | 4700 | 5500 | 6500 | ||
| 最大ラム移動-Z軸 | mm | 1500 | 1500 | 1500 | ||
| スピンドルの鼻から作業台までの距離-最大 | mm | 2000 | 2000 | 1500 | ||
| スピンドルの鼻から作業台までの距離-最小 | mm | 500 | 500 | 500 | ||
| スピンドル | 7時24分 | BT2 医療法 | BT2 医療法 | BT2 医療法 | ||
| スピード範囲 | r/min | 40~3000 | 40~3000 | 40~3000 | ||
| 出力トルク (評価/30分) | N.m | 3000/3600 | 3000/3600 | 3000/3600 | ||
| スピンドルモーターの電源 (割った/30分) | kW | 58/69 年 | 58/69 年 | 58/69 年 | ||
| 直角ラムの断面サイズ | mm | 500*500 | 500*500 | 500*500 | ||
| 栄養 | フード速度範囲 | mm/min | 1〜6000 | 1〜6000 | 1〜6000 | |
| 急速な動き X軸 | m/min | 10 | 10 | 10 | ||
| 急速な動き Y軸 | m/min | 12 | 12 | 12 | ||
| 速速移動Z軸 | m/min | 12 | 12 | 12 | ||
| 位置付け 精度 機械の |
X軸 | mm | 0.012/2000 | 0.012/2000 | 0.012/2000 | |
| Y軸 | mm | 0.028 | 0.032 | 0.032 | ||
| Z軸 | mm | 0.025 | 0.025 | 0.025 | ||
| 繰り返し可能性 精度 |
X軸 | mm | 0.01/2000 | 0.01/2000 | 0.01/2000 | |
| Y軸 | mm | 0.02 | 0.02 | 0.02 | ||
| Z軸 | mm | 0.012 | 0.012 | 0.012 | ||
| 総電力容量 | KVA | 190 | 190 | 190 | ||
| 機械が必要とする床面積 (L*W*H) | mm | 21400*9900*8600 | 21400*10600*8600 | 21400*12000*8600 | ||
- 高品質の機械を受け取るようにしてください
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.

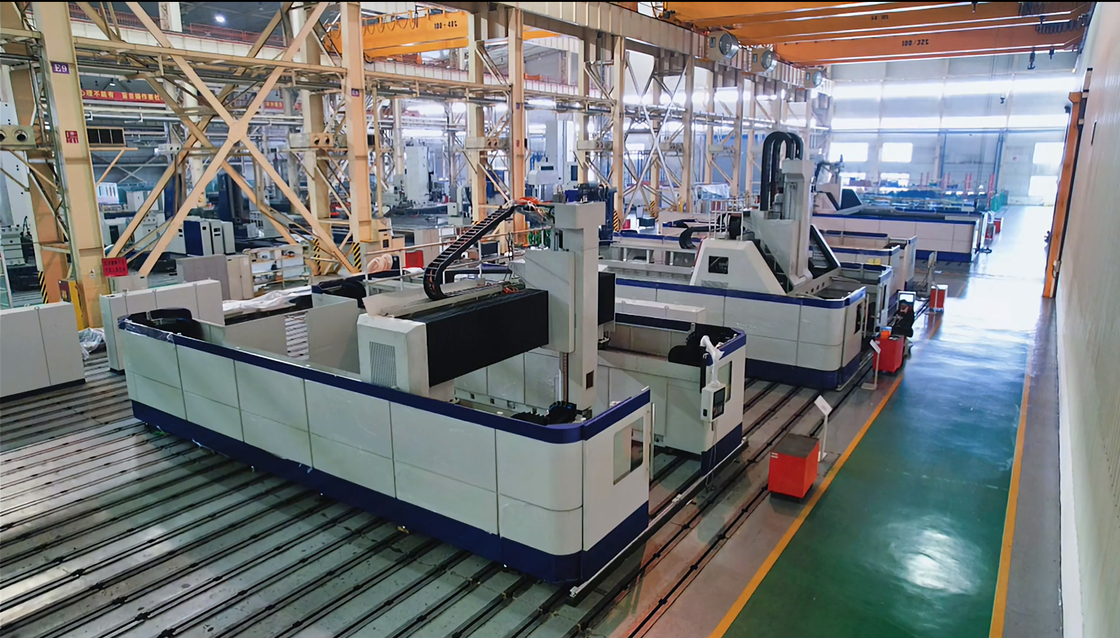

私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
機械の konosament日付から始まる.
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
