CW6163D マニュアル 機械 ツール 6000mm 精密 重量 エンジン ターニング マニュアル ターン
製品詳細
| ブランド名: | HD | モデル番号: | CW6163D/6263D |
|---|---|---|---|
| CNCかどうか: | マニュアル | キーワード: | 手動回転機 |
| マックス ベッドに寝具を振って: | 670mm | キャリッジ上の最大径: | 390mm |
| ベッドの幅: | 550mm | スピンドル穴: | 105mm/128mm |
| ハイライト |
手動機械 6000mm,重荷用手動エンジン回路,精密重量回転機 |
||
製品説明
製品説明:
製品の特徴:

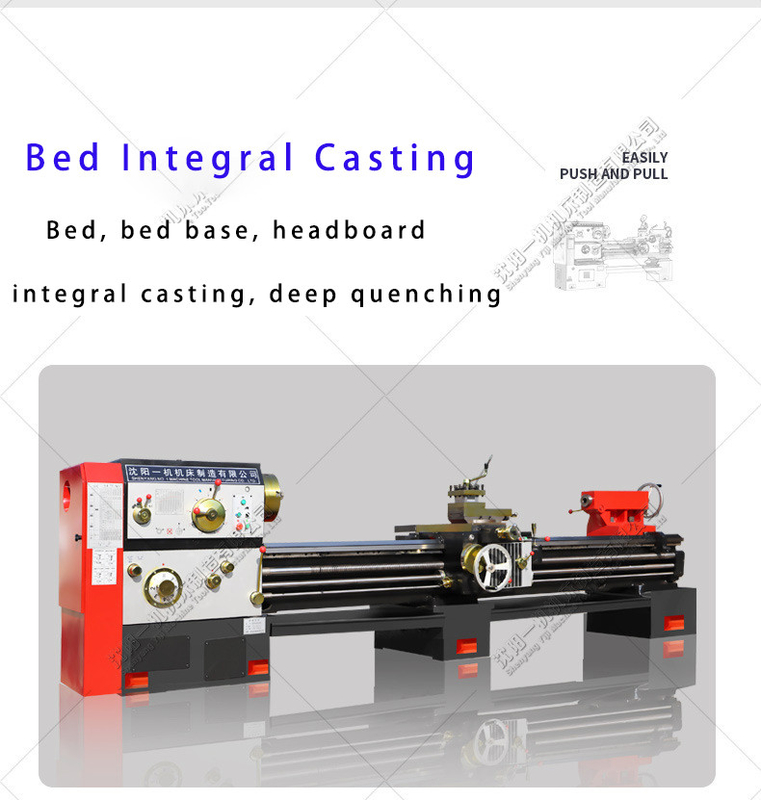

1床脚は,鋳造と粗末加工後に,整体構造の硬さを確保するために,老化処理,統合構造です. 中間周波数消化後,硬さはHRC52未満ではない,深さは3mm未満で,すべてのマシンには良い安定性があります.
2機械が十分な静的および動的硬さを持っていることを保証するために,構造設計は合理的です.わずかな振動.
3作業台は調節しやすく,操作し,維持しやすい.
4床,ヘッドボックス,トロープレート,尾座 etc の主要な部分は高品質の樹脂砂密度乾燥鋳物ででき,そして自然老化と人工老化によって,機械の主要な部品が低変形と高い安定性を確保するために.
5主軸は3つの支柱構造を採用し,合理的なスパン,低騒音,低温,良好な精度保持.
6スピンドル速度は幅広く 動きも安定し 温度上昇も低くて 送電も便利で信頼性があります
7主動ギアには硬い歯の表面と磨き歯の加工が採用されており,高精度,スムーズな動作,低騒音の特徴があります.
8切断力が高く 処理効率も高い
9供給システムは,安全クラッチを設定し,負荷が大きすぎたり故障した場合,安全保護の役割を果たすことができます.
商品の詳細:
|
違う 違う
|
ポイント
|
CW6163D
|
CW6263D
|
|
1
|
スピンドルの中心から床までの高さ
|
335mm
|
|
|
2
|
マックス ベッドを振り回して
|
670mm
|
|
|
3
|
スイング直径最大
|
|
930mm
|
|
4
|
実際の隙間長さ
|
|
340mm
|
|
5
|
マックス 滑り台を振り回して
|
フ390mm
|
|
|
6
|
センター間の距離
|
1500,2000,3000,4000,5000,6000,8000,10000,12000
|
|
|
7
|
マックス 作業部品の長さ
|
1250,1750,2750,3750,4750,5750,7750,9750,11750
|
|
|
8
|
ベッドの幅
|
550mm
|
|
|
9
|
最大負荷
|
3000kg
|
|
|
10
|
メインモーター電源
|
中心間の距離 ≤6000mm 11KW; ≥8000mm 15KW
|
|
|
11
|
スピンドルの直径
|
フ105mm,フ128mm (オプション)
|
|
|
12
|
スピンドル鼻型
|
C11,A2-11 (オプション)
|
|
|
13
|
スピンドル・ボールのコナー
|
メトリック120/Ф150,メトリック140/Ф128
|
|
|
14
|
スピンドル速度の範囲
|
8-1100r/min
|
|
|
15
|
スピンドル速度変更モードとシリーズ
|
マニュアル18テープ
|
|
|
16
|
高速モーターパワー
|
1.1KW
|
|
|
17
|
横の高速走行速度
|
2m/min
|
|
|
18
|
縦軸の高速移動速度
|
4m/min
|
|
|
19
|
縦軸の餌
|
64種類,0.1~24.3mm
|
|
|
20
|
横の餌
|
64種類,長さ帯の餌の半分
|
|
|
21
|
メトリックスレッド
|
50種類,1~240mm
|
|
|
22
|
インチ系糸
|
43種類,1/16~19TPI
|
|
|
23
|
直径のピッチ糸
|
42種類 1/8~30DP
|
|
|
24
|
モジュラー製の糸
|
53種類,0.5~120m
|
|
|
25
|
上方スライド回転方法
|
マニュアル,オート
|
|
|
26
|
マックス トップスライドの移動
|
240mm
|
|
|
27
|
ツールバーのセクションサイズ
|
32*32mm
|
|
|
28
|
車両の回転角度
|
±90°
|
|
|
29
|
テイルストック 袖移動
|
300mm
|
|
|
30
|
尾根の袖の直径
|
フ120mm
|
|
|
31
|
テイルストックセンター
|
MT6
|
|
私たちのサービス:
1配送前に組み立ててデバッグする
224時間以内に返信して 問題解決を進めます
3. 1年間の無料修理サービス (人間による損傷なしのみ)
4総合的な倉庫ソリューション
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: CW6163Dシリーズ マニュアルターン CW6163Dシリーズは,鋳造物,鋼部品および非鉄金属のための大型および中規模の部品加工に適しています. 外輪,内穴,セクション,切断スロット,掘削機械の道具の力は大きい 硬さは強い 速度範囲は広い 高速の重量切削を行うことができます 製品の特徴: 1床脚は,鋳造と粗末加工後に,整体構造の硬さを確保するために,老化処理,統合構造です. 中間周波数消化後,硬さはHRC52未満ではない,深さは3mm未満で,すべてのマシンには良い安定性があります. 2機械が十分な静的および動的硬さを持っていることを保証するために,構造設計は合理的です.わずかな振...
