VMC 850 1000 1100Q 3 軸 CNC フレーシング マシン FANUC システム CNC 垂直加工センター
製品詳細
| ブランド名: | SMTCL | モデル番号: | VMC850Q/VMC1000Q/VMC1100Q |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 縦のマシニング センター |
| テーブルサイズ (L×W): | 1000×500mm | 梱包の詳細: | 10000 R/min |
| X軸移動量: | 850mm | Y軸移動量: | 500mm |
| Z軸移動量: | 540mm | スピンドルの鼻からテーブル表面へ: | 120~660mm |
| ハイライト |
BT40 垂直加工センター,自動掘削機とタップマシン,VMC850Q 自動垂直加工センター |
||
製品説明

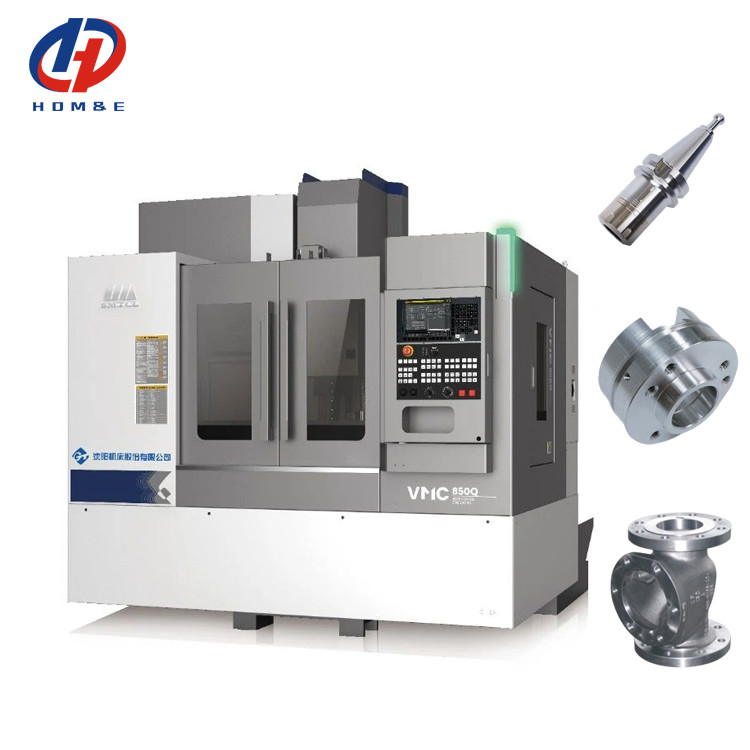

VMC 850 1000 1100Q 3 軸 CNC フレーシング マシン FANUC システム CNC 垂直加工センター
この新しい世代VMC850Q垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高硬いヘリング柱,逆向きのトラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロセスであることができます. シンプルな操作,高速で高効率で賢くて安定した
- 高度な硬さと高い安定性の設計
- 高強度統合鋳床
- 3軸のP級ロールガイド
- 長いスパンヒリング骨の柱
- 精度と精度維持が良好

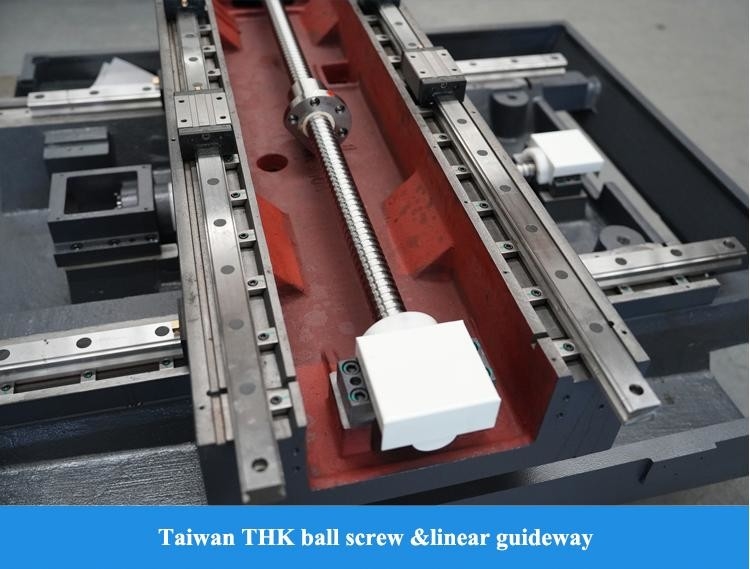

- C3 前提引いた鉛螺栓
- 熱対称性技術
- エラー補償技術
- 安全,環境保護,効率的な生産性
- 3軸高速シフト 48m/min
- 直接回転 12000 RPM
- ベッド・ダブル・スピラル・チップ・エクストラクター
特徴1: 安定性と信頼性 - 総合的な試験,比較試験による一貫した性能
- 7セットのバッチ性能試験装置,7セットの切断試験装置
- 性能試験項目22点と切断試験項目25点
第三者による評価:トップレベルのパフォーマンス
特徴2:高品質の加工能力 - 高精度,ツールの関節マーク制御技術; 高表面仕上げ,荒さ Ra 0.8 μm
- 部品名: ツール関節マーク試験品
- 産業:新エネルギー自動車,ロボット;材料 (AL6061)
- 部品の寸法: 200×150×20mm
プロセス上の困難:
- 部品の表面上の道具関節の痕跡
- 機械のスフィンダと機械の安定性
- 表面品質要件
特徴3:超微細精密加工能力 - 高安定性, φ0.08mmの細針加工
- 部品名:D0.2mm彫刻加工
- 産業:半導体,医療など;材料:AL7075
- 部品の寸法: φ40×30mm
プロセス上の困難:
- 機械の位置の弱い硬さ,変形しやすい
- 試験 機械 ツール の 供給 制御 と 安定性
- ツール・ランアウトとツール設定の正確な制御
- 表面の穴を外す技術
|
ポイント
|
ユニット
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
容量
|
X軸移動
|
mm
|
850
|
1000
|
1100
|
|
Y軸移動
|
mm
|
500
|
500
|
620
|
|
|
Z軸移動
|
mm
|
540
|
540
|
600
|
|
|
スピンドルの鼻からテーブル表面へ
|
mm
|
120〜660
|
120〜660
|
120から720
|
|
|
スピンドルの鼻から柱の表面へ
|
mm
|
640
|
640
|
743
|
|
|
作業台
|
テーブルサイズ (L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
テーブルの上での最大負荷
|
体重
|
600
|
600
|
1000
|
|
|
Tスロットサイズ
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
スピンドル
|
スピンドル速度
|
rpm
|
10000
|
10000
|
10000
|
|
スピンドルの角型/スピンドルの幹
|
mm
|
7/24 収縮
|
7/24 収縮
|
7/24 収縮
|
|
|
BT2 医療
|
BT2 医療
|
BT2 医療
|
|||
|
スピンドルモーター
|
kw
|
75月11日
|
75月11日
|
喜びを味わいましょう 15/11
|
|
|
最大出力トルク
|
N.m
|
35.8/70
|
35.8/70
|
52.5/955
|
|
|
スピンドル駆動型
|
|
シンクロン歯帯
|
|||
|
道具
|
ツールホルダーモデル
|
|
MT3 医療機関
|
||
|
引くストッドモデル
|
|
MAS 403 P40T-I
|
|||
|
飼料率
|
X,Y,Z 速行
|
m/min
|
48/48/48
|
||
|
3軸モーターパワー (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3軸モータートルク (X/Y/Z)
|
N·m
|
20/11 (日)
|
20/11 (日)
|
20/20/20
|
|
|
切断料の最大速さ
|
mm/min
|
1〜2000
|
|||
|
A.T.C.
|
タイプ
|
pc
|
ロボットアームのATC
|
||
|
モード
|
|
最寄りのツールの選択 両方向
|
|||
|
容量
|
パーツ
|
24
|
|||
|
ツール最大長
|
mm
|
300
|
|||
|
ツール最大重量
|
体重
|
7
|
|||
|
マックス,あまりにもディスク ディア. - 満タン
|
mm
|
80
|
|||
|
マックス,あまりにもディスク・ダイア.-隣接する
|
mm
|
150
|
|||
|
ツール交換時間 (T-T)
|
秒数
|
2.5
|
|||
|
テーブルから地面までの高さ
|
mm
|
900
|
900
|
950
|
|
|
ほか
|
総寸法
(L×WxH) (L×WxH) (L×WxH)
|
mm
|
2400×2975×2840
(チップ輸送機を除く)
|
2700×2975×2840
(チップ輸送機を除く)
|
2940×3450×3050
(チップ輸送機を除く)
|
|
機械の純重量
|
体重
|
5100
|
5400
|
6200
|
|
|
総電力需要
|
KVA
|
18
|
18
|
25
|
|
|
標準設定:
|
選択式構成:
|
||||
高品質の機械を受け取るようにしてください
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
