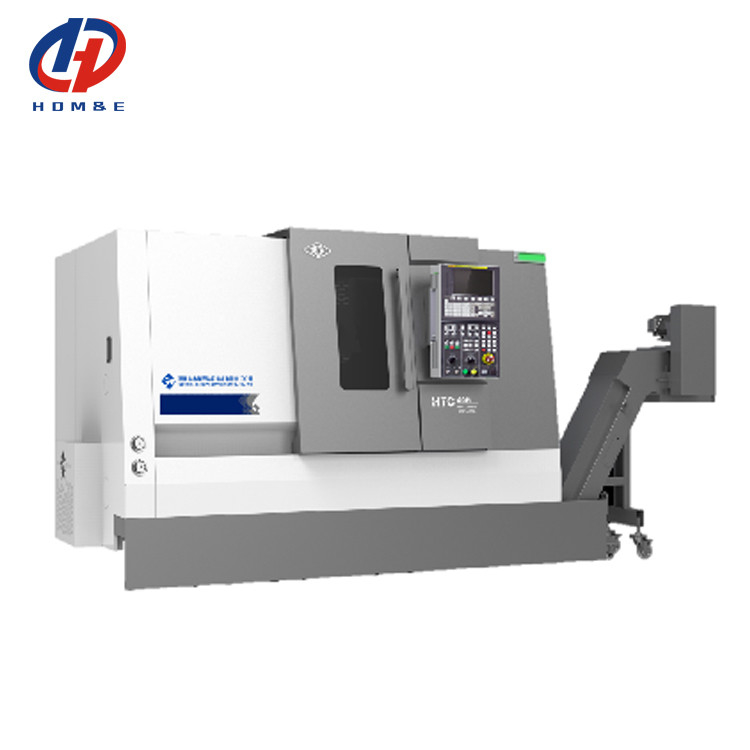

Name: SMTCL CNCターニングセンター HTC40Hm Max.Cutting 長さ 450mm 駆動ツール CNCターニングラートメシン
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC 40Hm/500
Availability: InStock

家 > 製品 > CNCの回転中心 >

SMTCL CNCターニングセンター HTC40Hm Max.Cutting 長さ 450mm 駆動ツール CNCターニングラートメシン

450mm 切断長さ CNCターニングセンター

HTC40Hm CNCターニングセンター

駆動ツールCNCターニングセンター

起源の場所:

中国

ブランド名:

SMTCL

証明:

CE ISO certification

モデル番号:

HTC 40Hm/500

連絡ください

引金を求めてください

製品詳細

ブランド名:

SMTCL

モデル番号:

HTC 40Hm/500

CNC かないか:

CNC

キーワード:

水平回転センター

Max.Cuttingの長さ:

450mm

マックス寝床の上に泳いで:

560mm

X軸移動:

220mm

Z軸移動:

510mm

スピンドル速度:

4500回転/分

支払いと送料の条件

最小注文数量

パッケージの詳細

木製のケース缶バッジその他の海上用品

受渡し時間

45~60日

支払条件

T/T,L/C,ウェスタン・ユニオン

供給の能力

月に50セット

横軸 CNC トートン HTC50nm Fanuc システム斜面床 CNC トーニングセンター

最高の価格を入手する

ビデオ

SMTCL CNCターニングセンター HTC40Hm Max.Cutting 長さ 450mm 駆動ツール CNCターニングラートメシン

最高の価格を入手する

ビデオ

SMTCL 自動積載卸載付き CNC ターン HTC30Hm 12 ステーションパワーターレット水平ターニングセンター

最高の価格を入手する

ビデオ

SMTCL CNC ターネスミールコンボマシン HTC40Hm BMT55 駆動ターレット水平 CNC トーニングセンター

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

SMTCL CNCターニングセンター HTC40Hm Max.Cutting 長さ 450mm 駆動ツール CNCターニングラートメシン 0

製品の説明:

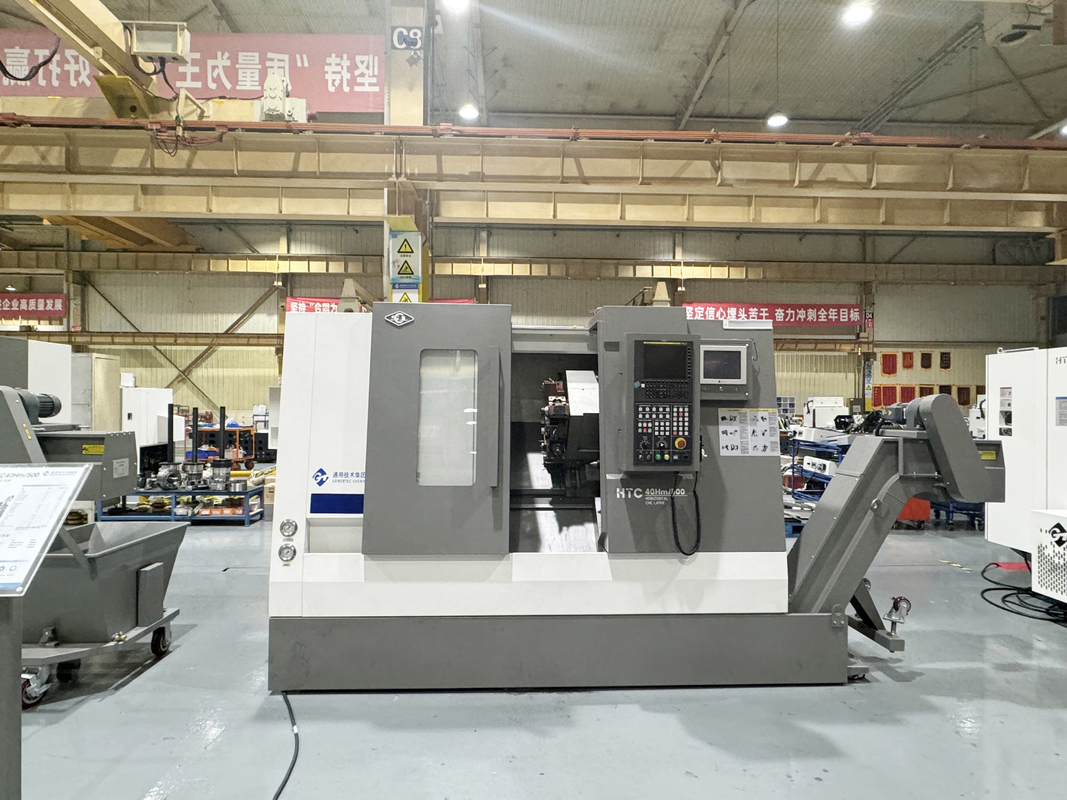

HTC40Hm/500 横型12ステーションパワータレット CNC旋盤

HTC-mシリーズの横型旋盤センターは、高度な製造技術で組み立て、検証、改良されています。優れた切削性能を持ち、様々な回転部品の加工ニーズに対応できます。この工作機械は、C軸、パワー工具ホルダーなどを装備しており、旋削、フライス加工、穴あけなどの様々な加工方法を実現できます。

Hmシリーズは、複数の機能を高効率で実現できる高性能製品です。高い加工精度と優れた安定性を備え、自動車、ウォーターポンプモーターなどの業界の加工ニーズに対応します。

製品の特徴:

1、高効率

● 高効率サーボパワー工具ホルダー
● 分割サーボ心押台
● 2軸の高早送り速度
● オプションのY軸構成により、マルチ
シーケンス統合加工を実現

2、高精度

● 高精度プリストレッチねじ
● 誤差補正技術
● プロセス標準の定量化
● 厳格な検査基準

3、高剛性

● 高品質鋳鉄製の機械ベッドおよびその他の主要鋳物
● 大スパン主軸ユニット
● 弧状の曲げ防止サドル
● 小型主軸構造心押台

製品の詳細:

早送り速度：30m/min

サーボモーターはカップリングを介してボールねじに直接接続され、中間リンクを削減し、隙間のない伝達を実現します。X軸とZ軸のガイドレールは、高剛性、優れた動的性能、精度を確保するために、輸入リニアローリングガイドレールを採用し、動作速度を向上させ、生産効率を向上させます。

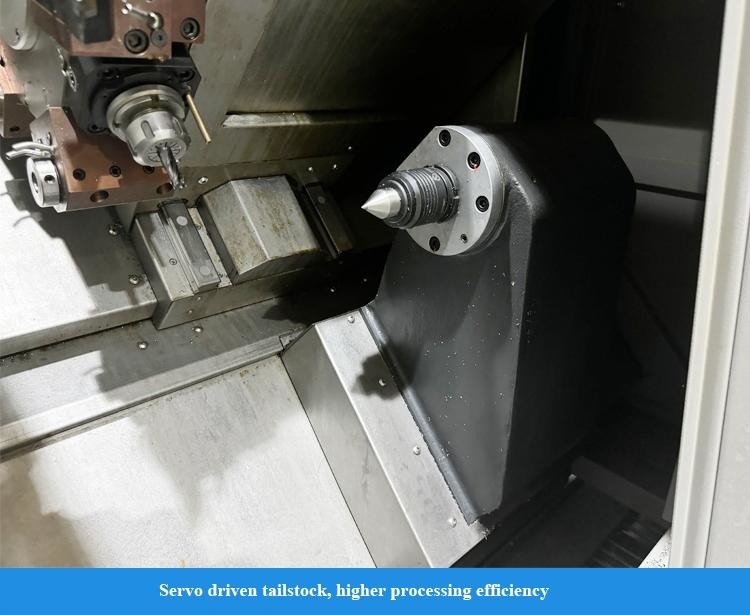

分割サーボ心押台

心押台は、オプションのサーボ駆動方式で移動でき、加工要件に応じて心押台の移動速度と作業クランプ力を正確に制御し、柔軟に調整できるため、心押台をワークに迅速に接近させ、衝撃なしに締め付けることができ、締め付け位置に関するリアルタイムフィードバックを提供します。生産の改善

交換効率。上下分割心押台を採用しており、精度調整とメンテナンス効率が容易です。

二重固定プリテンション構造

X軸は二重固定支持構造を開発し、プリストレッチねじを使用して、プリストレッチ変形と温度上昇変形を効果的に相殺します。特殊なシール構造と連携して、ねじの温度上昇を抑制し、工作機械の送り安定性の高精度化を実現します。

Y軸構成

オプションのY軸構成、BMTパワータレット、高精度C軸構造、およびさまざまなパワー工具ホルダーを組み合わせることで、一度の設置で複雑な表面加工を実現できます。

高精度ボールねじ

高品質の輸入C3グレードねじとHグレードガイドレールを使用し、サーボモーターで直接駆動することにより、優れた動作精度を実現します。

曲げ防止サドル

ガイドレールのスパンを合理的に拡大し、モーションシステム構造を最適化し、ベッドサドルの本体をアーク形状に設計して、重要部品の全体的な剛性を確保します。

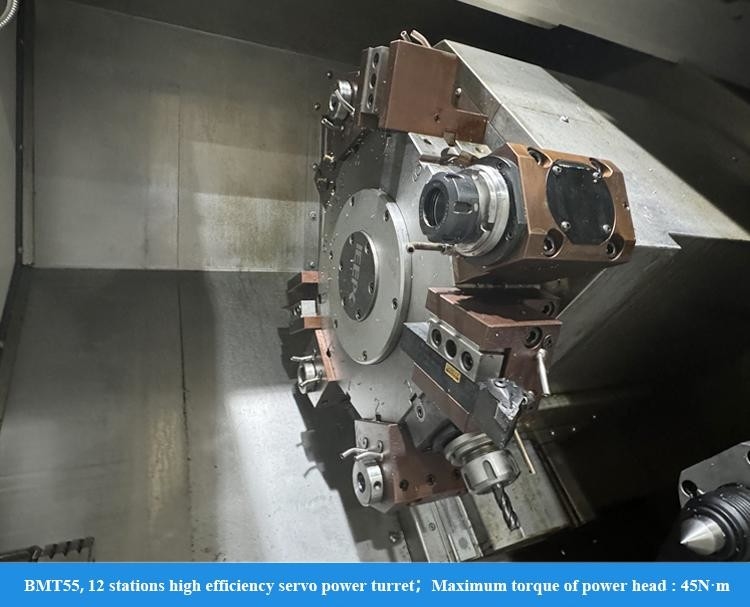

高効率サーボパワータレット

標準BMTインターフェース、高剛性接続。工具はDIN1809インターフェースで駆動され、信頼性の高い伝達と低い故障率を実現します。駆動モーターは側面に取り付けられ、構造がコンパクトです。高精度C軸とブレーキ装置を装備し、旋削、フライス加工、穴あけの高効率統合加工を実現します。

内部冷却工具ホルダー

オプションの内部冷却工具ホルダーと工具中心からの水出口により、内穴加工中の効率的な切りくず除去を実現し、加工品質を確保します。

駆動工具フライス加工能力

ワーク材質：HT200
工具モデル：Ф20角肩
フライスカッター
冷却状態：水冷

駆動工具穴あけ能力
ワーク材質：HT200
工具モデル：Ф16ツイストドリル
冷却状態：水冷

SMTCL CNCターニングセンター HTC40Hm Max.Cutting 長さ 450mm 駆動ツール CNCターニングラートメシン 10

製品パラメータ:

プロジェクト	単位	HTC 40H(Q)m/500	HTC 40H(Q)m/1000
最大切削径	mm	Φ350	Φ350
最大切削長	mm	450	950
ベッド上の最大旋回径	mm	Φ560	Φ560
スライド上の最大旋回径	mm	Φ350	Φ350

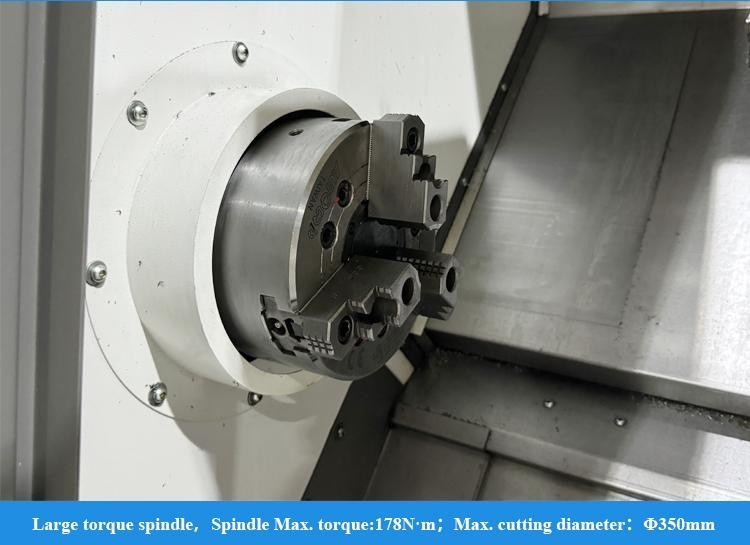

主軸
主軸ノーズモデル		A2-6	A2-6
フロントベアリング内径	mm	100	100
主軸テーパーと穴サイズ		1:20;&Φ;70	1:20;&Φ;70
主軸穴径		Φ65	Φ65
最大バー径	mm	Φ50	Φ50
標準チャック径	インチ	8	8
主軸速度範囲	r/min	4500	4500
定格主軸トルク	N·m	130(800r/min)	130(800r/min)
主軸最大トルク	N·m	230(600r/min)	230(600r/min)
主モーター出力連続/15分	kW	11/15	11/15
X/Z軸
X/Z軸早送り	m/min	30	30
X軸移動量	mm	220	220
Z軸移動量	mm	510	1000
心押台
心押台移動量	mm	500	500
心押台駆動方式		油圧駆動	油圧駆動
心押台テーパー穴テーパー	モールス	MT-5	MT-5
タレット
タレットタイプ		横型12ステーションパワータレット	横型12ステーションパワータレット
センターハイト	mm	100	100
タレットインデックス繰り返し位置決め精度	秒	±1.6	±1.6
工具サイズ	mm	25	25
近くの工具を選択できる場合		はい	はい
パワー工具ホルダーインターフェース		BMT55	BMT55
最大穴あけ能力	mm	16×0.2	16×0.2
最大フライス加工能力	mm	14×10×40	14×10×40
最大タッピング能力	mm	M12×1.5	M12×1.5
その他
主軸中心と床の間の距離	mm	1050	1050
工作機械正味重量	kg	4200	4750
全体寸法(LxWxH)	mm	2750×1920×2000	3620×1920×2000
注：表に記載されているパラメータは参考用です。変更がある場合は、実際の製品を参照してください。

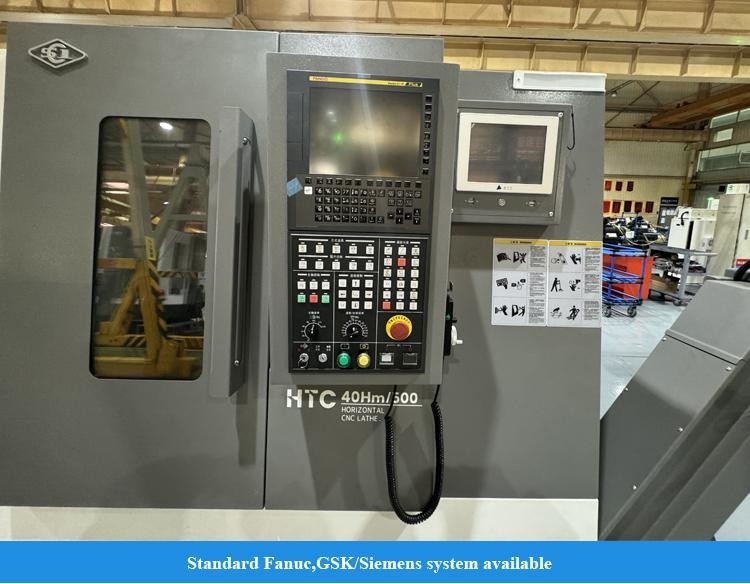

標準構成: 1、FANUC-0i-TF Plus (5) システム (Hm/Sm シリーズ) 2、GSK988TA システム (Qm シリーズ) 3、スリーブ型主軸 4、中空チャック油圧シリンダー 5、横型12ステーションパワー工具キャリッジ

当社のサービス:

高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転

当社を選ぶ理由:

● 最高の品質感覚、お客様のご要望を第一に考えます
● 30年以上の研究開発の歴史、1993年設立
● 研究開発能力を持つハイテクメーカー
● 安定した成熟した供給システム
● インスタントサービスを提供する若くて活発な営業とエンジニア (24時間オンライン)
● 人間工学に基づいた機構のアップグレードと容易なメンテナンス
● 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし

私たちについて:

ぜひお越しください！

上海HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリマシニングセンタ、5軸マシニングセンタ、旋盤フライス盤、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。

当社の工場は、工作機械製造において80年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの業界をカバーしています。世界中のお客様に、最先端技術、高品質、優れたサービスを提供するという使命を担っています！

当社の工場:

よくある質問:

Q1. あなたは貿易会社ですか、それとも製造会社ですか？

私たちは製造会社です。

Q2. あなたの会社の主な製品は何ですか？

CNC旋盤、CNCフライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。

Q3. カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？

はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。

Q4: 保証条件は何ですか？

機械の船荷証券日から12ヶ月間、欠陥が認められた部品については交換品を提供します。
Q5. サービスは何ですか？

販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？

開発、設計、製造、組み立てから、工場間で行われる完全な生産チェーンまで、すべての生産プロセスが

あなたの最も信頼できる保証です。
Q7: あなたの会社は技術者を当社に派遣し、海外で当社の従業員を指導できますか？

この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。

Q8: 支払い条件は何ですか？

注文時のT/T 30%の頭金、出荷前の70%の残金。一覧払いの取消不能信用状
