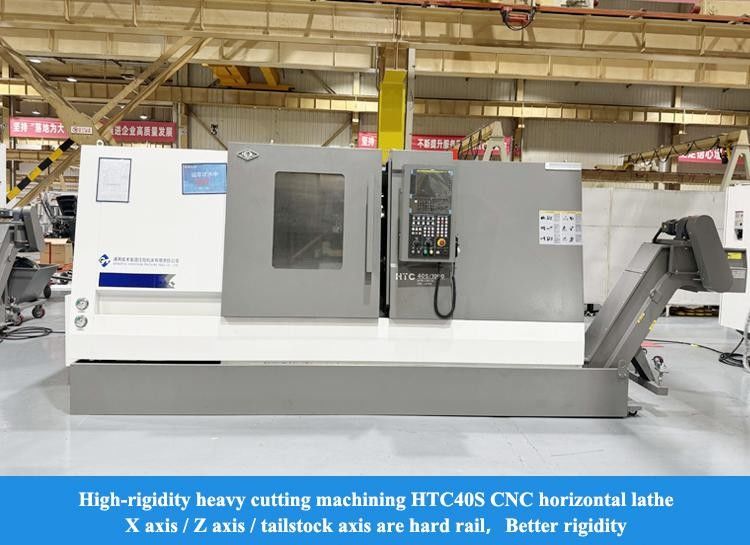

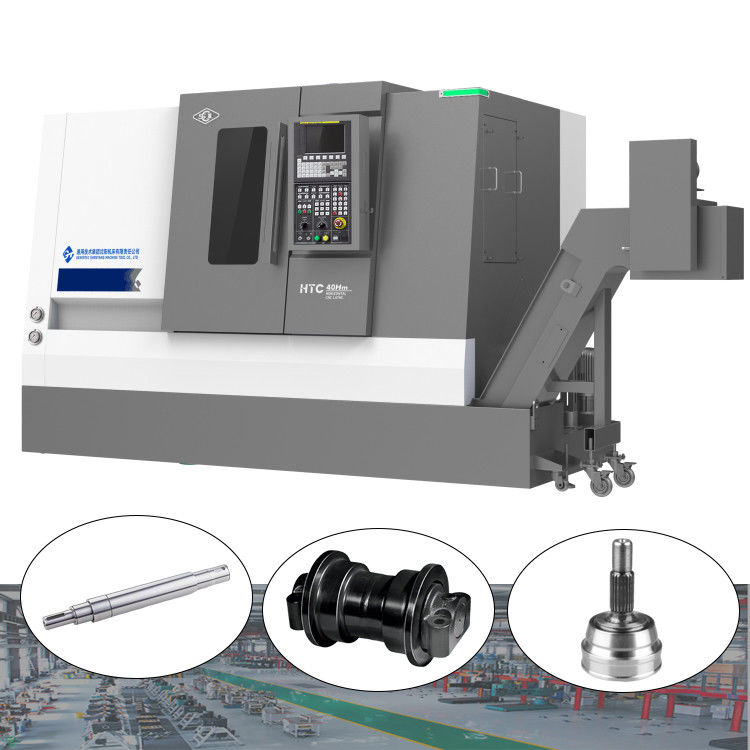

高硬度ハードレール CNCターニングセンター HTC40Sm A2-8 スピンドル 重量切断 CNCターニングセンター
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC40Sm/1000 |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 水平回転センター |
| 最高。切断Dia。: | 350mm | Max.Cuttingの長さ: | 900mm |
| マックス 寝床の上に泳いで: | 560mm | x軸旅行: | 220mm |
| Z軸旅行: | 975mm | 主軸速度: | 4000回転/分 |
| ハイライト |
高硬度ハードレール,ローテフライリングマシン CNCターニングセンター,高トルクCNCターニングセンター |
||
製品説明
製品説明:
製品の特徴:
◆ 高効率 の サーボ 動力 ツール 保持 器
◆ スプリット サーボ 尾根
◆ 2 軸 の 高速 運動 速度
◆ 多機能のY軸設定がオプションです
配列統合処理
◆ 誤り 補償 技術
◆ プロセス の 標準 を 定量化 する
◆ 厳格 な 検査 基準
◆ 大幅 な 幅 の スピンドル 装置
◆ 弓 の 形 の 抗 曲がり の седло
◆ 小型 スピンドル ストック
商品の詳細:
ツールモデル: Ф20 平方肩
フレーシング・カッター
冷却状態:水冷却
工件材: HT200
ツールモデル:F16 ストイッチドリル
冷却状態:水冷却
|
プロジェクト
|
ユニット
|
HTC 40Sm/1000
|
|
マックス 切断する
|
mm
|
Φ350
|
|
最大切断長
|
mm
|
900
|
|
マックス 寝床の上に泳いで
|
mm
|
Φ560
|
|
マックス 泳ぐ 滑り台
|
mm
|
Φ400
|
|

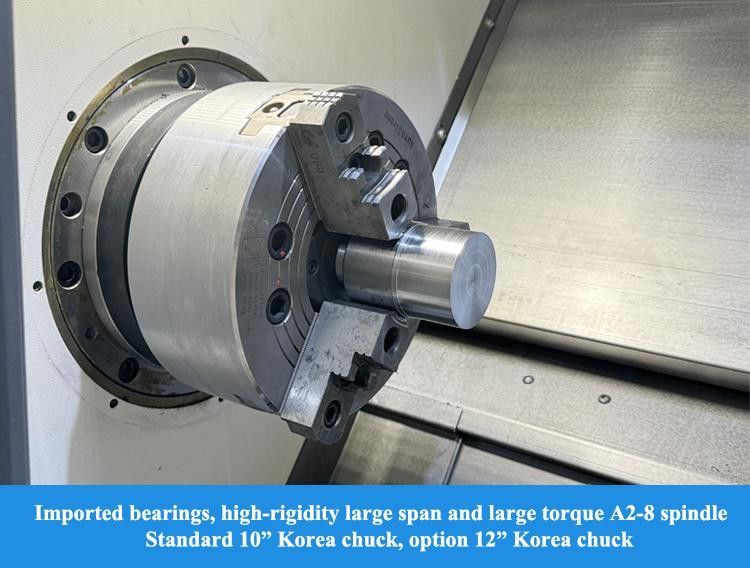

スピンドル
|
|
|
|
スピンドルノースモデル
|
|
A2-8
|
|
前軸内側ダイア
|
mm
|
120
|
|
スピンドルの角と穴の大きさ
|
|
1:20Φ70
|
|
スピンドルホール
|
|
Φ80
|
|
マックス,バーダイア
|
mm
|
Φ65
|
|
スタンダードチャックダイア
|
インチ
|
10
|
|
スピンドル速度範囲
|
r/min
|
4000
|
|
スピンドルのノーマルトルク
|
N·m
|
170 ((800r/min)
|
|
スピンドルマックス.トルク
|
N·m
|
280 ((600r/min)
|
|
メインエンジンの出力15分連続
|
kW
|
15/18.5
|
|
X/Z軸
|
|
|
|
X/Z軸の高速移動
|
m/min
|
20
|
|
X軸移動
|
mm
|
220
|
|
Z軸移動
|
mm
|
975
|
|

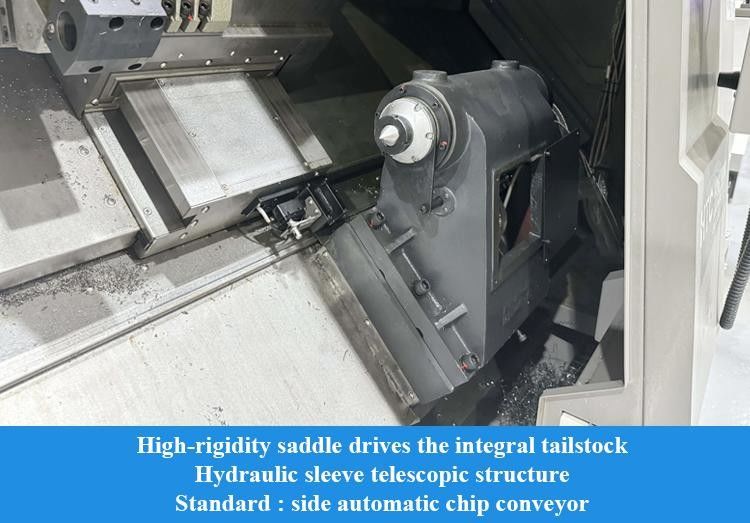

尾根
|
|
|
|
テイルストック旅行
|
mm
|
770
|
|
テイルストック駆動方法
|
|
シール牽引
|
| テイルストック 袖移動 | mm | 100 |
| テイルストック・スリーブ・ディア | mm | Φ100 |
| 尾根の角型 穴の角型 | モース文字 | MT-4 |
|

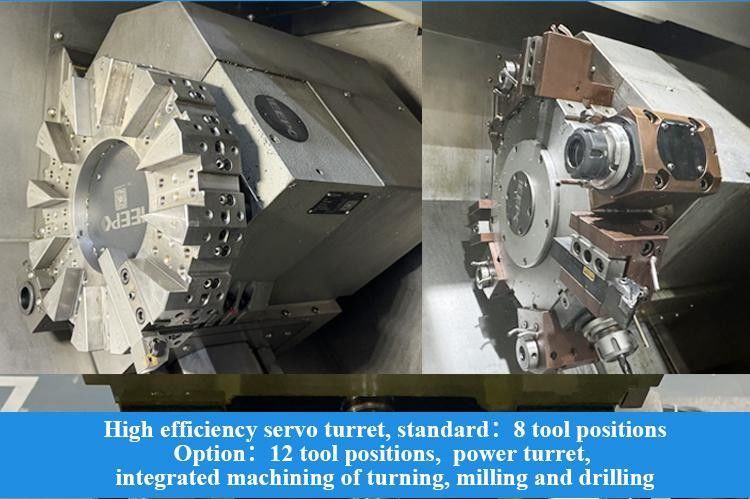

塔
|
|
|
|
塔型
|
|
横軸の12ステーションの電源塔
|
|
中央の高さ
|
mm
|
100
|
|
ターレインデッシング 繰り返し位置付け精度
|
セック
|
±16
|
|
ツールサイズ
|
mm
|
25
|
|
近くにツールを選ぶことができます
|
|
そうだ
|
|
電動工具ホルダーインターフェース
|
|
BMT55
|
|
最大掘削能力
|
mm
|
16×0で2
|
|
マックス.フレーシング容量
|
mm
|
14×10×40
|
|
最大のタップ能力
|
mm
|
M12×15
|
|
ほか
|
|
|
|
スピンドル中心部と床間の距離
|
mm
|
1050
|
|
機械の純重量
|
体重
|
5000
|
|
総寸法 (LxWxH)
|
mm
|
3750×1920×2000
|
|
注: 表に記載されているパラメータは参照のみです.変更があった場合は,実際の製品を参照してください.
|
||
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
