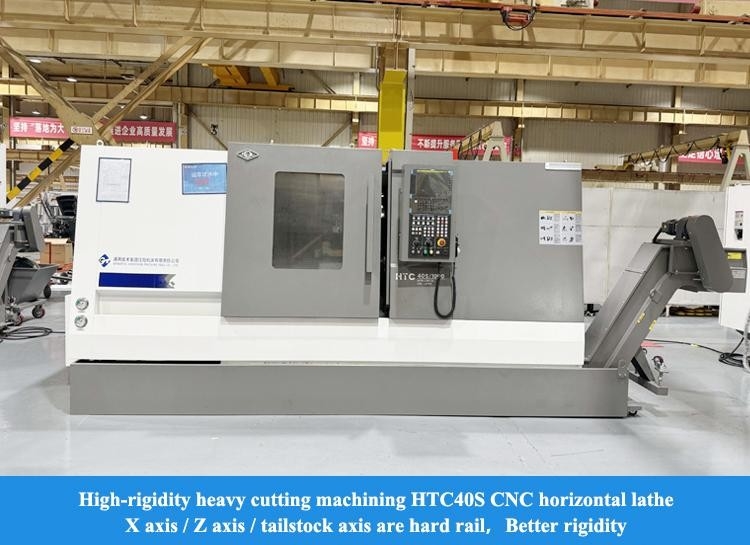

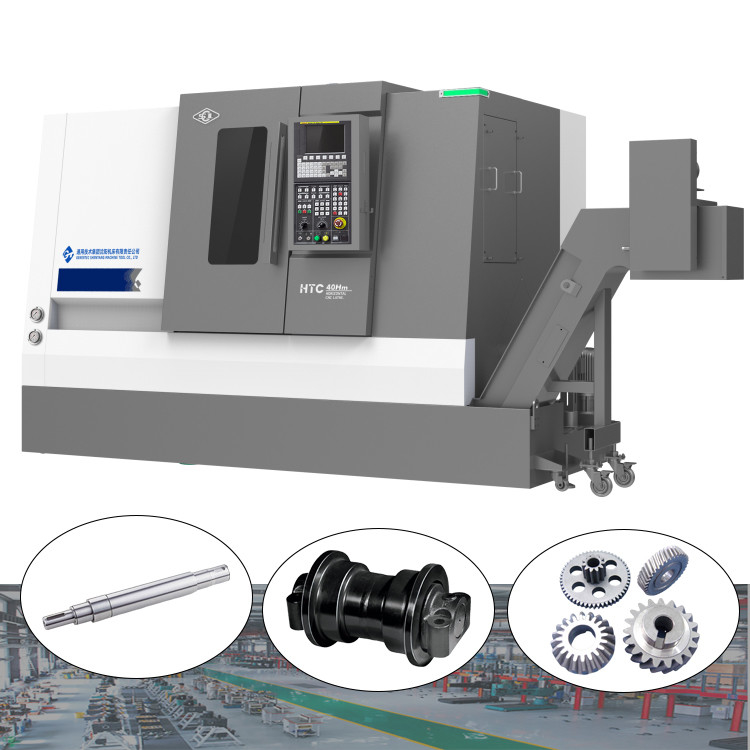

大型CNC旋盤 Fanucコントローラー HTC40Sm/1500 SMTCL 旋盤 Y軸およびC軸付き
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC40Sm/1500 |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 水平回転センター |
| 最高。切断Dia。: | 400mm | Max.Cuttingの長さ: | 1450mm |
| マックス 寝床の上に泳いで: | 600mm | x軸旅行: | 220mm |
| Z軸旅行: | 1578mm | 主軸速度: | 3500回転/分 |
| ハイライト |
Fanuc コントローラー CNC トーニングマシン,HTC40Sm/1500 CNCターニングマシン,C 軸 CNC ターニング マシン |
||
製品説明
製品の説明:
製品の特徴:
• 高効率サーボパワー工具ホルダー
• 分割サーボ心押台
• 2軸の高早送り速度
• オプションのY軸構成により、マルチ
シーケンス統合処理を実現
• 誤差補正技術
• プロセス標準の定量化
• 厳格な検査基準
• 大スパン主軸ユニット
• 弧状の曲げ防止サドル
• 小型主軸構造心押台
製品の詳細:
工具モデル：Φ20角肩
フライスカッター
冷却状態：水冷
ワーク材質：HT200
工具モデル：Φ16ツイストドリル
冷却状態：水冷
|
プロジェクト
|
単位
|
HTC 40Sm/1500
|
|
最大切削径
|
mm
|
Φ400
|
|
最大切削長
|
mm
|
1450
|
|
ベッド上の最大旋回径
|
mm
|
Φ600
|
|
スライド上の最大旋回径
|
mm
|
Φ400
|
|

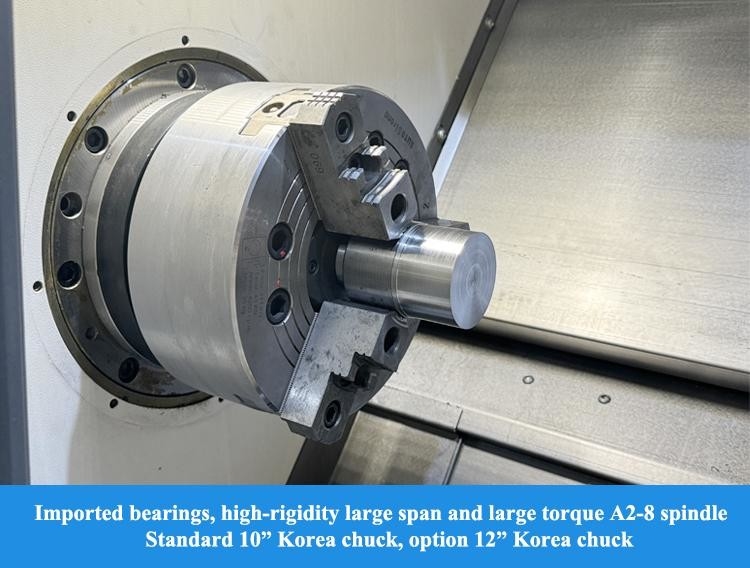

主軸
|
|
|
|
主軸ノーズモデル
|
|
A2-8
|
|
フロントベアリング内径
|
mm
|
120
|
|
主軸テーパーと穴サイズ
|
|
1:20;Φ70
|
|
主軸穴径
|
|
Φ80
|
|
最大バー径
|
mm
|
Φ65
|
|
標準チャック径
|
インチ
|
10
|
|
主軸速度範囲
|
r/min
|
3500
|
|
定格主軸トルク
|
N·m
|
229(592r/min)
|
|
主軸最大トルク
|
N·m
|
377(443r/min)
|
|
主モーター出力連続/15分
|
kW
|
15/18.5
|
|
X/Z軸
|
|
|
|
X/Z軸早送り
|
m/min
|
20
|
|
X軸移動量
|
mm
|
220
|
|
Z軸移動量
|
mm
|
1578 |
|

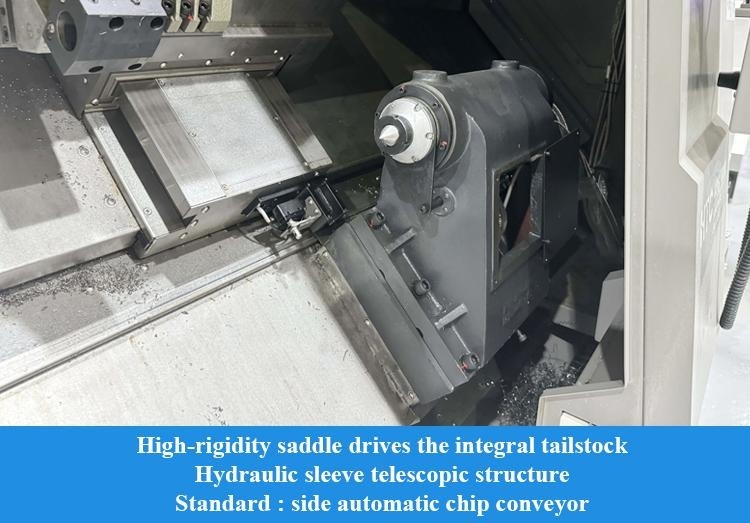

心押台
|
|
|
|
心押台移動量
|
mm
|
1618 |
|
心押台駆動方式
|
|
サドルドラッグ
|
| 心押台スリーブ移動量 | mm | 100 |
| 心押台スリーブ径 | mm | Φ100 |
| 心押台テーパー穴テーパー | モールス | MT-4 |
|

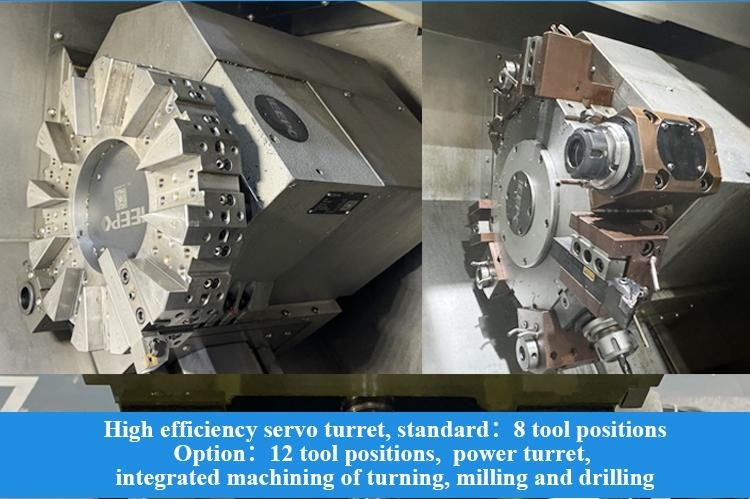

タレット
|
|
|
|
タレットタイプ
|
|
水平12ポジションパワーターレット
|
|
センターハイト
|
mm
|
100
|
|
タレットインデックス繰り返し位置決め精度
|
秒
|
±1.6
|
|
工具サイズ
|
mm
|
25
|
|
近くの工具を選択可能かどうか
|
|
はい
|
|
パワー工具ホルダーインターフェース
|
|
BMT55
|
|
最大穴あけ能力
|
mm
|
16×0.2
|
|
最大フライス加工能力
|
mm
|
14×10×40
|
|
最大タッピング能力
|
mm
|
M12×1.5
|
|
その他
|
|
|
|
主軸中心と床の距離
|
mm
|
1022
|
|
工作機械正味重量
|
kg65
|
00
|
|
外形寸法(LxWxH)
|
mm
|
4600×2050×2000
|
|
注：表に記載されているパラメータは参考用です。変更がある場合は、実際の製品を参照してください。
|
||
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
• 30年以上の研究開発の歴史、1993年設立
• 研究開発能力を持つハイテクメーカー
• 安定した成熟した供給システム
• インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
• 人間工学に基づいた機構のアップグレードと容易なメンテナンス
• 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは商社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
