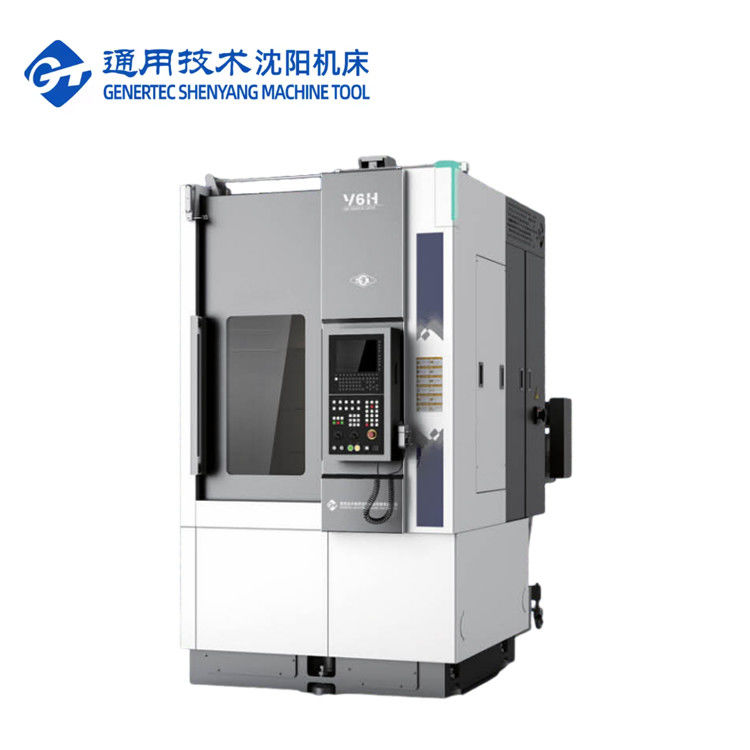

SMTCL 縦 CNC ターン V4H CNC 縦フレッシング マシン 縦フレッシング マシン コンボ
製品詳細
| ブランド名: | SMTCL | モデル番号: | V 4H |
|---|---|---|---|
| 名前: | 垂直CNC回転機 | 制御システム: | シーメンス GSK ファナック (オプション) |
| 最大切断径: | Φ500 | 振動直径最大: | Φ650 |
| 最大切断高さ: | 500 | X軸移動量: | 290 |
| Z軸移動量: | 530 | 塔: | 横軸 8 ポジション サーボターン |
| ハイライト |
SMTCL 縦 CNC ターンマシン,高硬度体構造,高効率の垂直型CNC回転機 |
||
製品説明

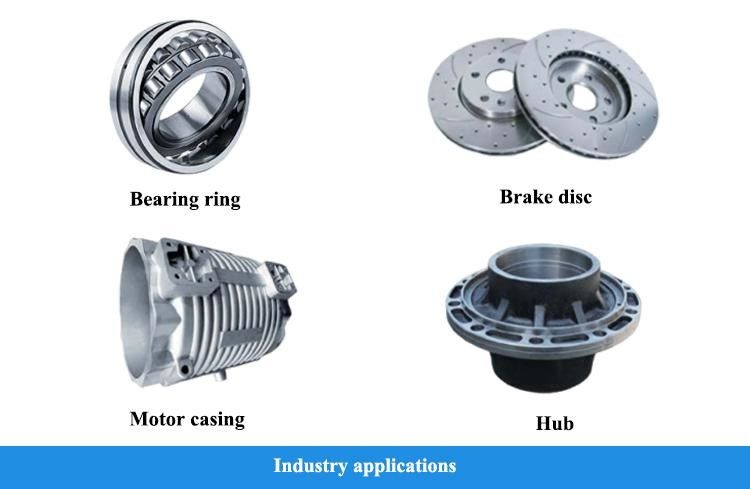

VシリーズCNC垂直回転機は,私たちの新しいアップグレード技術構造の新しいCNC垂直回転機の第3世代です, 優れた硬さ,安定性,加工精度,輸入された高品質の機能部品のサポート顧客に優れた経験を提供するために,新しいエネルギー,自動車,ベアリング,および他の加工産業で広く使用されています.
- 高度な硬さ
- 高硬度ベッド構造
- 高い硬さと長伸縮柱
- 高硬度ガイドレール構造
- 高い安定性
- 対称的なレイアウト
- 大型チップ放出 コーナーベッド
- 高精度,高効率
- 高効率のツールホルダー
- 高性能 スピンドル・フィード・システム
- 高コスト性能
- 様々な構成オプションが利用可能
- 効率的でインテリジェントな機能
- 機能部品の合理的な構成
- 操作が簡単
- 給餌高度と給餌距離を最適化する
- 中程度の高さの制御パネル
低重力,抗振動を達成するために樹脂砂で作られた全身鋳造. 主な接触面はすべて,スケッチ方法によって解決され,重用切削中に精度と安定性を維持することができます.
固体,抗振動,抗変形 垂直塔と統合塔に適しています
2軸の配置線形ロールガイド,強い硬さ,優れた切断能力,垂直ツールホルダーの配置に適した重作業切削
基底は大きなチップ放出角を採用し,チップの蓄積に容易な領域を排除し,鉄チップの蓄積を効果的に防止し,スムーズなチップ放出,処理の安定性を向上させる.

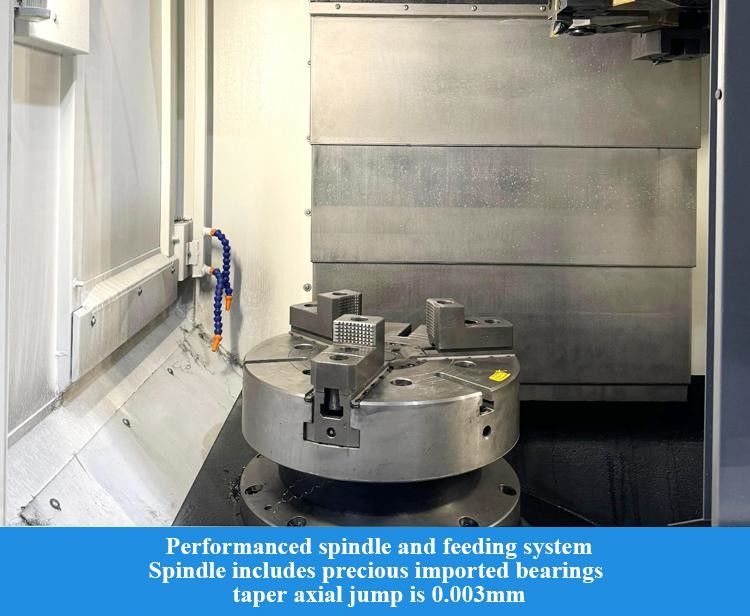

スピンドルは高精度輸入ベアリングを採用し,高精度半径流出精度,特に高硬度加工に適しています.処理中に発生する振動と熱誤差を大幅に減らす低故障率で高効率です
シンプルな構造,強い硬さ,速い転移,隣接するツール転移時間0.25秒,最先端転移時間0.79秒,重複したツール交換精度±1.6",高い精度を達成するために,高効率信頼性の高い処理
機械加工プロセスでは,ATCツールライブラリにはツール選択機能があり,ツール位置10/12を提供することができ,ツール不足とツール干渉の問題を解決します.ツール交換時間を短縮します.
Mコードを使用すると,低速高トルク出力または高速低トルクを得ることができ,高速と大きなトルクの要求を満たします.
| ポイント | ユニット | V4H |
| 精度レベル | IT6 | |
| 技術パラメータ | ||
| 最大切断直径 | mm | Φ500 |
| 振動直径最大 | mm | Φ650 |
| 最大切断高さ | mm | 500 |
| スピンドル | ||
| スピンドル鼻とコーナー | A2-8 | |
| 標準チャックサイズ | インチ | 12☆☆ 15☆☆ 18 |
| マックス スピンドル速さ | r/min | 2500 |
| スピンドルのノーマルトルク | N.m | 549 |
| メイン・モーター出力連続/30分 | KW | 18.5/26 |
| X/Z軸 | ||
| X軸の高速横断 | m/min | 20 |
| Z軸の高速横断 | m/min | 20 |
| X軸移動 | mm | 290 |
| Z軸移動 | mm | 530 |
| 塔 | ||
| タイプ | 横軸 8 ポジション サーボターン | |
| 中央の高さ | mm | 100 |
| ターレの回転式重複位置付け | " と表記する. | ±16 |
| 位置付け | ||
| X軸 | mm | 0.008 |
| Z軸 | mm | 0.008 |
| 位置付けを繰り返す | ||
| X軸 | mm | 0.005 |
| Z軸 | mm | 0.005 |
| 機械の重さ | 体重 | 6000 |
| 機械の寸法 (コンベヤーなし) | mm | 2235×1570×3030 |

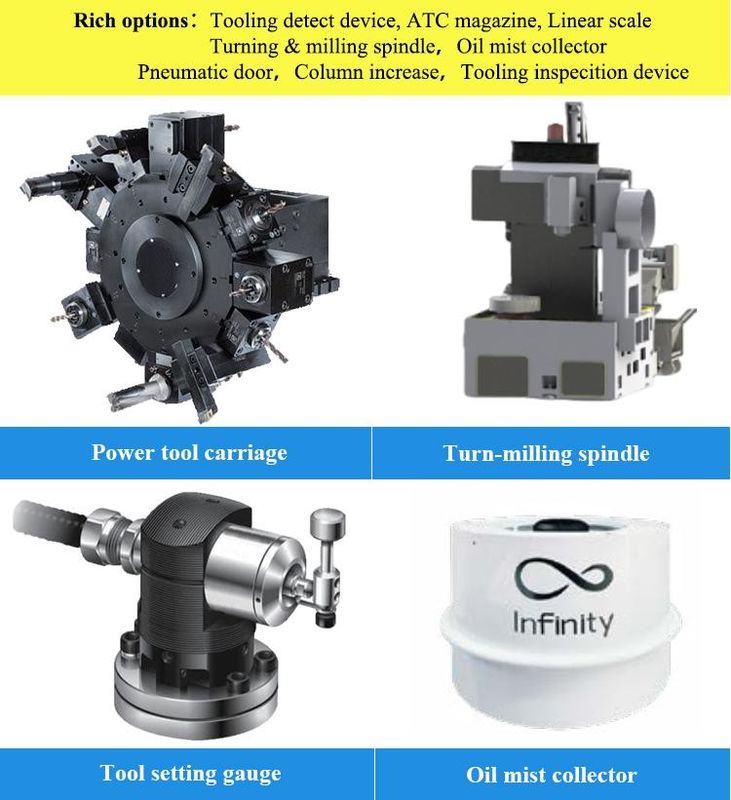

| 標準設定 | 選択式構成 |

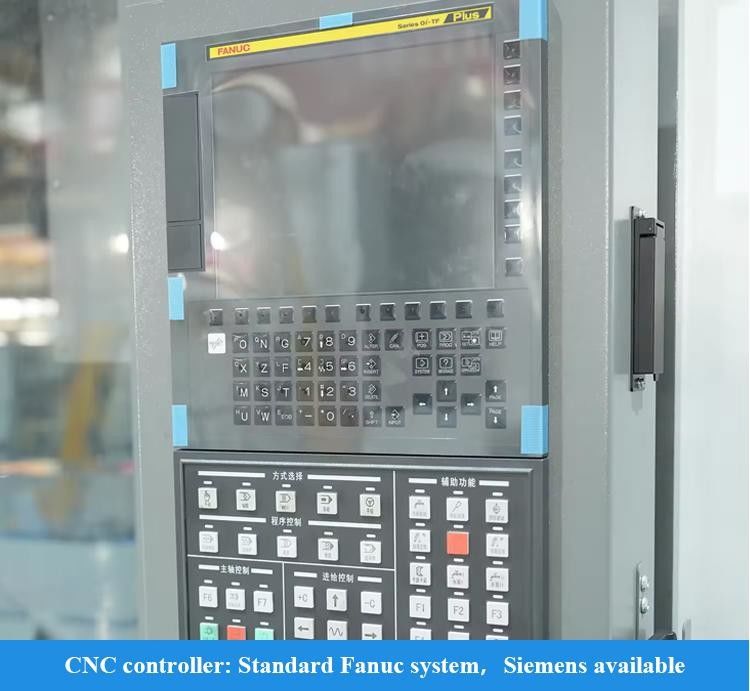

| 10.4 FANUCシステム | 電動工具の休憩場所 |
| 潤滑器具 | 高い列 |
| 液圧チャック (柔らかい爪付き) と回転シリンダー | 垂直のツールスタンド |
| 水力装置 | ツール検出 |
| ローラーガイド | ターニング・フレーシング・スピンドル |
| 安全プレート | 試験シリンダー |
| チェーンチップ抽出機 | 油霧収集器 |
| 三色光 | パネム式ドア |
| 横の洗浄チップ | 格子スケール |
| 投光灯 | 油と水の分離 |
| フットスイッチ | 高圧水タンク |
| ドアロック | ATCナイフライブラリー |
| 水銃 | マグネティック・スクレイパー・チップ・リムーバー |
| 尾行ステージ |
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
私たちは製造会社です.
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
機械の貨物表から12ヶ月間,欠陥のある部品を交換します.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
製品開発,設計,製造,組み立て 生産プロセスのすべてが 工場間で行われ 生産チェーンが完成します
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
