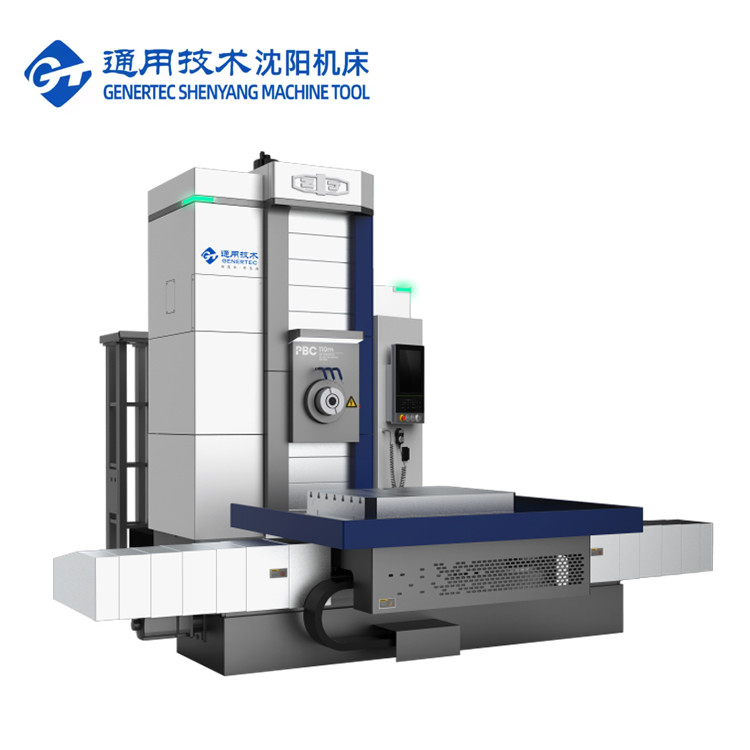

SMTCL重用5軸フレーシング掘削機 PBC 110fシエメンズシステム CNC掘削とフレーシングマシン
製品詳細
| ブランド名: | SMTCL | モデル番号: | PBC110f |
|---|---|---|---|
| CNC か ない か: | CNC | キーワード: | 横軸のCNCフレーシング掘削機 |
| スピンドル速度: | 10~3000回転/分 | 仕事台次元: | 1250×1400 mm |
| 作業台の最大負荷: | 8つのt | 縦移動 X 作業台: | 2000/3000 mm |
| 垂直移動 Y 頭部: | 1500/2000 mm | 列の縦移動Z: | 1200/2000 mm |
| スピンドルの移動W: | 550 mm | 向きのヘッドスライドブロックの移動 U: | 140mm |
| ハイライト |
5 軸 フレッシング 掘削 機械,CNC 掘削とフレーシングマシン,シエメンズ システム フレーシング 掘削 機械 |
||
製品説明
製品説明:
製品の特徴:
1市場需要に応じて,ドイツの先端技術を導入しています.同様の機械ツールの成熟した構造と機械ツールの開発を組み合わせた.
2"モジュール式設計,つまり標準的なインターフェースを通じて,モジュールは様々な方法で自由に組み合わせられ,市場の異なるニーズを満たす製品バリエーションを形成できます.機械は主に磨きと掘削ですまた,掘削,リミング,反面化,端面の回転,回転などのプロセスを行うことができます.
3穴距離要求より正確な箱部品,機械は,座標の自動位置付けを実現することができますが,また,X,Y,Z,WB任意の4座標軸のリンクは,弧のインターポレーション・コンタクトと3次元表面処理に使用できます.
4ユーザの要求に応じて,垂直 CNC ターンテーブル,右角フレーシングアクセサリーで装備され,機械加工技術の範囲を拡大することができます.
商品の詳細:
|
ほら
|
ユニット
|
PBC 110f
|
PBC 130f
|
PBC 160f
|
|
|
作業台の寸法
|
mm
|
1000×1250
|
1600×1800/2000×2000
|
2000×2000/2000×2500
|
|
|
作業台の最大負荷
|
T
|
8
|
15
|
25
|
|
|
スピンドル直径
|
mm
|
φ110
|
φ130
|
φ160
|
|
|
向きの頭直径
|
mm
|
φ630
|
φ730
|
φ900
|
|
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
|||
|
ツールの棒の仕様
|
|
JT50/BT50
|
|||
|
スピンドル速度
|
r/min
|
10から3000
|
10から3000
|
10〜2000年
|
|
|
頭の速度を向ける
|
r/min
|
10〜200
|
10から125
|
10から100
|
|
|
メインモーターの動力
|
kW
|
19.5/234
|
25/30
|
41/49だった2
|
|
|
スピンドルの最大トルク
|
Nm
|
1100/1300
|
2100/2600
|
3300/4000
|
|
|
縦移動 X 作業台
|
mm
|
2000/3000 年
|
2000/3000/4000
|
3000/4000/6000
|
|
|
垂直移動 Y 頭部
|
mm
|
1500/2000 年
|
1600/2000/2500
|
2000/25000/3000
|
|
|
列の縦移動Z
|
mm
|
1200/2000 年
|
1600/2000 年
|
2000
|
|
|
スピンドルの移動W
|
mm
|
550
|
800
|
1000
|
|
|
向きのヘッドスライドブロックの移動 U
|
mm
|
140
|
200
|
330
|
|
|
作業台の回転 B
|
°
|
0.001×360
|
|||
|
スピンドルの中心から作業台までの距離
|
mm
|
60~1560年
|
100~1700
|
10-2100
|
|
|
シンデレスの反響が
|
mm
|
350
|
850
|
1100
|
|
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜8000
|
||
|
W
|
mm/min
|
1〜2400
|
1〜3000
|
1〜3000
|
|
|
U
|
mm/min
|
1〜2400
|
1〜3000
|
1〜3000
|
|
|
B について
|
r/min
|
0 - 1 だった5
|
|||
|
速さ
|
X,Y,Z
|
m/min
|
15
|
12
|
10
|
|
W
|
m/min
|
2.4
|
3
|
3
|
|
|
U
|
m/min
|
2.4
|
3
|
3
|
|
|
B について
|
r/min
|
1.5
|
|||
|
定位精度
|
X,Y,Z
|
mm
|
XZ:0.015/0.01 (格子スケール)
Yさん0.01 (格子スケール)
|
||
|
W
|
mm
|
0.012
|
0.012
|
0.015
|
|
|
U
|
mm
|
0.032
|
|||
|
B について
|
" と表記する.
|
6
|
|||
|
位置変更精度
|
X,Y,Z
|
mm
|
0.008
|
||
|
W
|
|
0.01
|
|||
|
U
|
mm
|
0.018
|
|||
|
B について
|
" と表記する.
|
4
|
|||
|
CNCシステム
|
|
|
シメンス 828D
|
||
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: SMTCL重用5軸フレーシング掘削機 PBC 110fシエメンズシステム CNC掘削とフレーシングマシン この機械には,掘削,フレーシング,掘削 (掘削,拡張,回転),タッピング (硬いスレッド) と反沈などの複数の加工機能があります.優れたCNCシステムにより,機械には線形インターポレーションや円形インターポレーションなどの機能が備わっています. CNC回転作業台は,作業部件を固定する1回後に,4平面の穴グループ,穴シリーズおよび平面の多手順加工を実現することができます. 機械ツールは,Tshapeレイアウトです.単列と横の懸垂のヘッドストック構造作業台とスライドキャリーは横横の...
