SMTCL水平フレーシング掘削機 TK6511 CNCフレーシング機 シエメンズシステム 5軸加工センター
製品詳細
| ブランド名: | SMTCL | モデル番号: | TK6511B |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 横軸のCNCフレーシング掘削機 |
| スピンドル速度: | 10~2500回転/分 | 仕事台次元: | 1000×1250 mm |
| 作業台の最大負荷: | 5 T | 縦移動 X 作業台: | 2000/2500/3000 mm |
| 垂直移動 Y 頭部: | 1500/2000 mm | 列の縦移動Z: | 1200/2000 mm |
| スピンドルの移動W: | 550 mm | ||
| ハイライト |
シエメンズ システム ホリゾナルフレーシング 掘削機,5 軸 横軸 フレーズ 掘削 機械,CNC水平フレーシング掘削機 |
||
製品説明
製品説明:
製品の特徴:
1市場需要に応じて,ドイツの先端技術を導入しています.同様の機械ツールの成熟した構造と機械ツールの開発を組み合わせた.
2"モジュール式設計,つまり標準的なインターフェースを通じて,モジュールは様々な方法で自由に組み合わせられ,市場の異なるニーズを満たす製品バリエーションを形成できます.機械は主に磨きと掘削ですまた,掘削,リミング,反面化,端面の回転,回転などのプロセスを行うことができます.
3穴距離要求より正確な箱部品,機械は,座標の自動位置付けを実現することができますが,また,X,Y,Z,WB任意の4座標軸のリンクは,弧のインターポレーション・コンタクトと3次元表面処理に使用できます.
4ユーザの要求に応じて,垂直 CNC ターンテーブル,右角フレーシングアクセサリーで装備され,機械加工技術の範囲を拡大することができます.
商品の詳細:
|
ほら
|
ユニット
|
TK(H) 6511
|
TK(H) P 6511
|
||
|

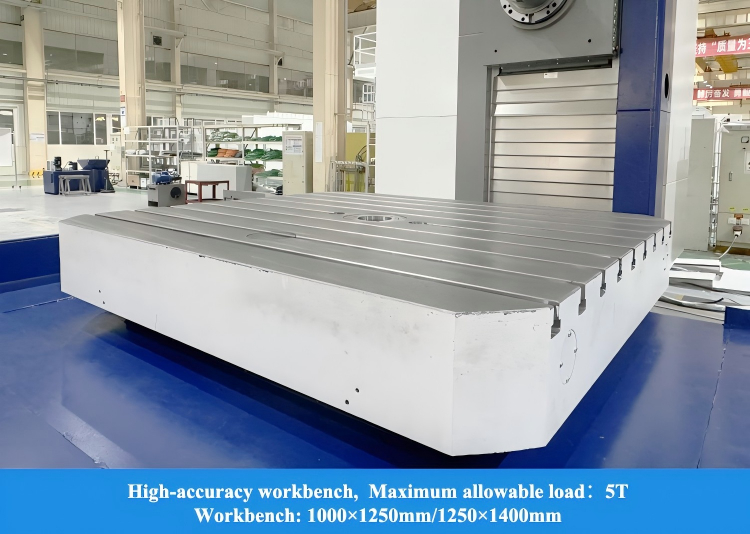

作業台の寸法
|
mm
|
1000×1250/ 1250×1400 について
|
|||
|
作業台の最大負荷
|
T
|
5
|
|||
|
スピンドル直径
|
mm
|
φ110
|
|||
|
向きの頭直径
|
mm
|
-
|
φ630
|
||
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
|||
|
ツールの棒の仕様
|
|
JT50/BT50
|
|||
|
スピンドル速度
|
r/min
|
10〜2500
|
10〜2000年
|
||
|
頭の速度を向ける
|
r/min
|
-
|
10〜200
|
||
|
メインモーターの動力
|
kW
|
19.5/234
|
|||
|
スピンドルの最大トルク
|
Nm
|
1300/1600
|
|||
|
縦移動 X 作業台
|
mm
|
2000/2500/3000
|
|||
|
垂直移動 Y 頭部
|
mm
|
1500/2000 年
|
|||
|
列の縦移動Z
|
mm
|
1200/2000 年
|
|||
|
スピンドルの移動W
|
mm
|
550
|
|||
|
向きのヘッドスライドブロックの移動 U
|
mm
|
-
|
140
|
||
|
作業台の回転 B
|
°
|
0.001×360
|
|||
|
スピンドルの中心から作業台までの距離
|
mm
|
60〜1560/30〜1530
|
|||
|
シンデレスの反響が
|
mm
|
350
|
487
|
||
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜6000
|
|
|
|
W
|
mm/min
|
1〜2千
|
|||
|
U
|
mm/min
|
-
|
1-1000
|
||
|
B について
|
r/min
|
0 - 1 だった5
|
|||
|
速さ
|
X,Y,Z
|
m/min
|
9
|
||
|
W
|
m/min
|
2.4
|
|||
|
U
|
m/min
|
-
|
2.4
|
||
|
B について
|
r/min
|
2.5
|
|||
|
定位精度
|
X,Y,Z
|
mm
|
X: オーケー0.02/0.016 (格子スケール)
YZ: その通り0.018/0.015 (格子スケール)
|
||
|
W
|
mm
|
0.02
|
|||
|
U
|
mm
|
-
|
0.032
|
||
|
B について
|
" と表記する.
|
104×90°,6
|
|||
|
位置変更精度
|
X,Y,Z
|
mm
|
X: オーケー0.011YZ: わかった0.01
|
||
|
W
|
mm
|
0.016
|
|||
|
U
|
mm
|
-
|
0.018
|
||
|
B について
|
" と表記する.
|
6
|
|||
|

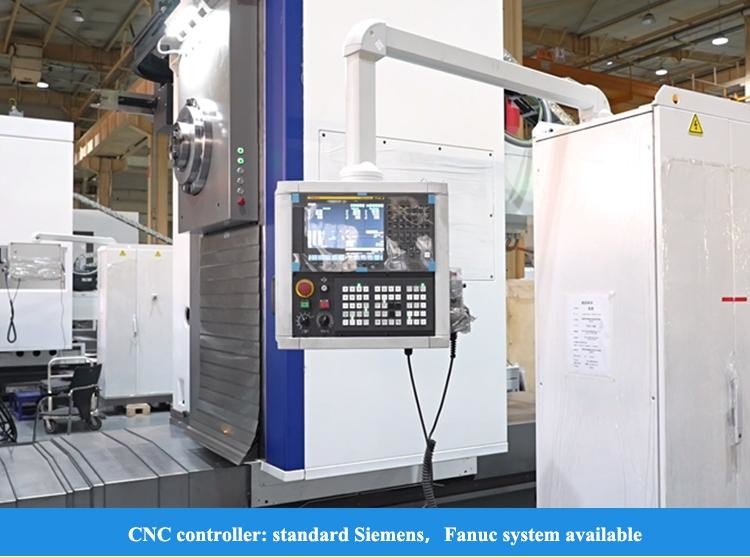

CNCシステム
|
|
|
シメンス 828D
|
||
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト

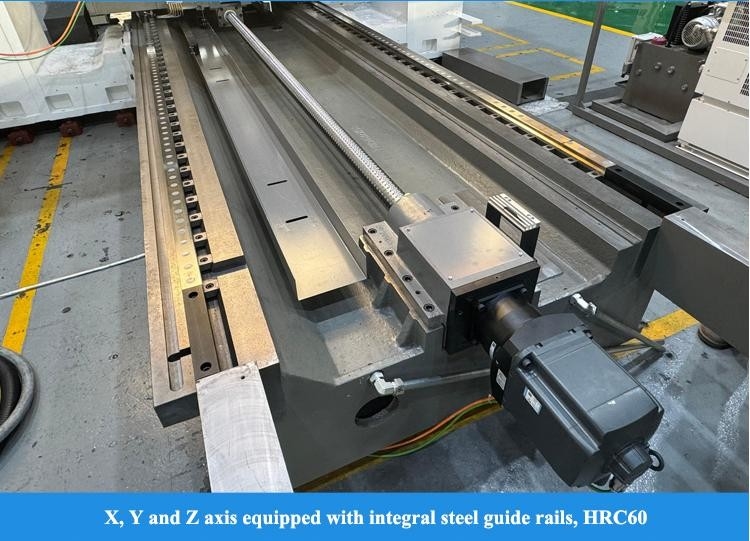

製品説明: SMTCL 高安定性 5 軸水平掘削とフレーシングマシン 作業台とスライドキャリーは横横の床ガイドレール (X軸座標) を沿って移動します.柱はスライドキャリに固定され,横横の床ガイドレールに沿って移動する (Z軸座標)縦に柱のガイドレールに沿って移動 (Y軸の座標); 製品はT形の床の配置です. CNC作業台には360°の回転 (B座標),フレッシング・シャフトのスピンドル (掘削軸) の動き (W軸の座標)X軸,Y軸およびZ軸は,統合された鉄鋼ガイドレールを採用しています. 消化および仕上げ加工後の硬さはHRC60±2に達することができます.ガイドレールとポリテトラフッロエチレ...
