起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
TK6516
製品説明:
製品の特徴:
1市場需要に応じて,ドイツの先端技術を導入しています.同様の機械ツールの成熟した構造と機械ツールの開発を組み合わせた.
2"モジュール式設計,つまり標準的なインターフェースを通じて,モジュールは様々な方法で自由に組み合わせられ,市場の異なるニーズを満たす製品バリエーションを形成できます.機械は主に磨きと掘削ですまた,掘削,リミング,反面化,端面の回転,回転などのプロセスを行うことができます.
3穴距離要求より正確な箱部品,機械は,座標の自動位置付けを実現することができますが,また,X,Y,Z,WB任意の4座標軸のリンクは,弧のインターポレーション・コンタクトと3次元表面処理に使用できます.
4ユーザの要求に応じて,垂直 CNC ターンテーブル,右角フレーシングアクセサリーで装備され,機械加工技術の範囲を拡大することができます.
商品の詳細:
|
ほら
|
ユニット
|
TK(H) 6516
|
TK(H) P 6516
|
|
|

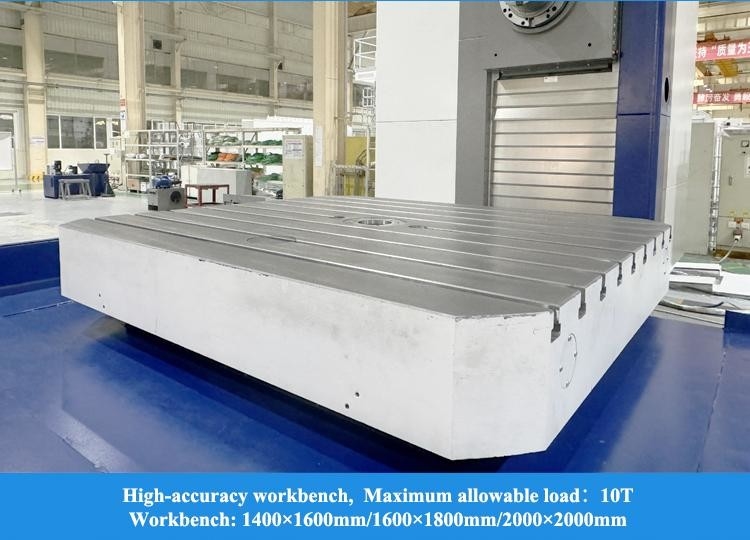

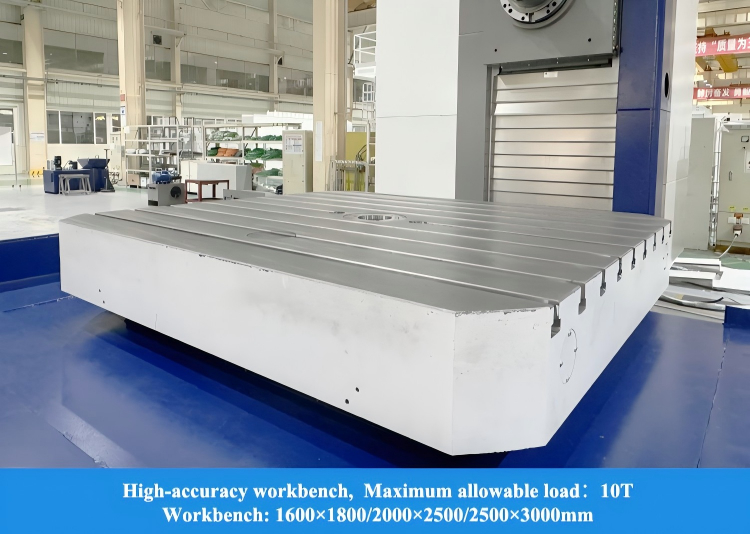

作業台の寸法
|
mm
|
1600×1800/A:2000×2500/B:2500×3000
|
||
|
作業台の最大負荷
|
T
|
10/A:20/B:30
|
||
|
スピンドル直径
|
mm
|
φ160
|
||
|
向きの頭直径
|
mm
|
-
|
φ900
|
|
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
||
|
ツールの棒の仕様
|
|
JT50/BT50
|
||
|
スピンドル速度
|
r/min
|
10〜1500
|
||
|
頭の速度を向ける
|
r/min
|
-
|
10から100
|
|
|
メインモーターの動力
|
kW
|
41/49だった2
|
||
|
スピンドルの最大トルク
|
Nm
|
3300/4000
|
||
|
縦移動 X 作業台
|
mm
|
3000/3500/4000
|
||
|
垂直移動 Y 頭部
|
mm
|
2000/2500/3000
|
||
|
列の縦移動Z
|
mm
|
2000
|
||
|
スピンドルの移動W
|
mm
|
1000
|
||
|
向きのヘッドスライドブロックの移動 U
|
mm
|
-
|
330
|
|
|
作業台の回転 B
|
°
|
0.001×360
|
||
|
スピンドルの中心から作業台までの距離
|
mm
|
100〜2100
|
||
|
シンデレスの反響が
|
mm
|
800/A:1100/B:1350
|
||
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜6000
|
|
|
W
|
mm/min
|
1〜3000
|
||
|
U
|
mm/min
|
-
|
1〜3000
|
|
|
B について
|
r/min
|
0 - 1
|
||
|
速さ
|
X,Y,Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B について
|
r/min
|
1
|
||
|
定位精度
|
X,Y,Z
|
mm
|
X: オーケー0.03/0.022 (格子スケール)
YZ: その通り0.022/0.018 (格子スケール)
|
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B について
|
" と表記する.
|
104×90°,6
|
||
|
位置変更精度
|
X,Y,Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B について
|
" と表記する.
|
6
|
||
|

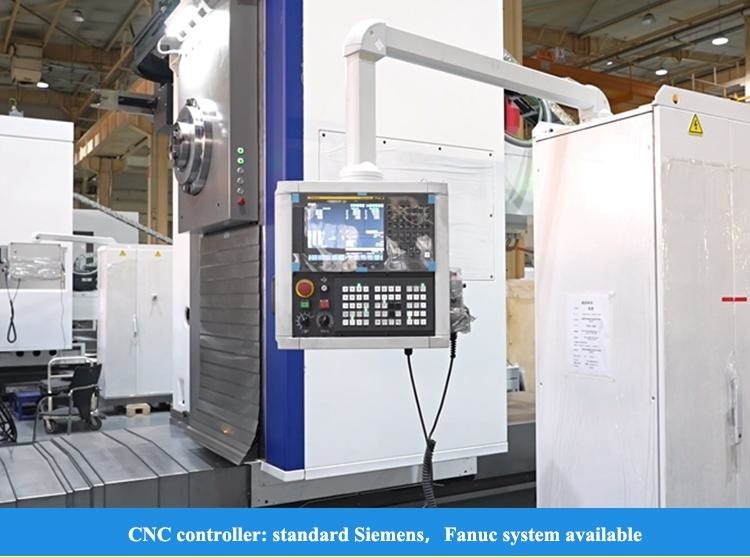

CNCシステム
|
|
|
シメンス 828D
|
|
私たちのサービス:
1配送前に組み立ててデバッグする
224時間以内に返信して 問題解決を進めます
3. 1年間の無料修理サービス (人間による損傷なしのみ)
4総合的な倉庫ソリューション
