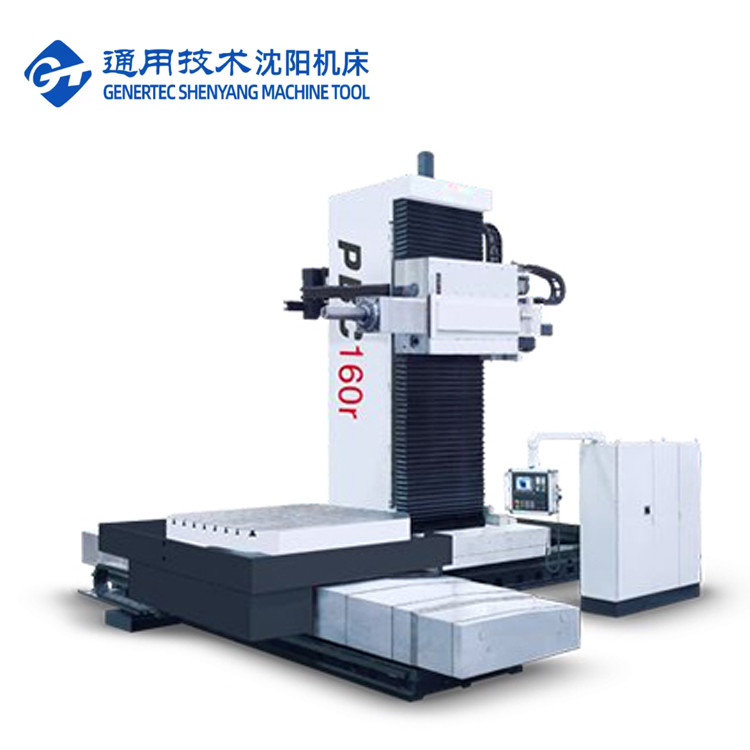

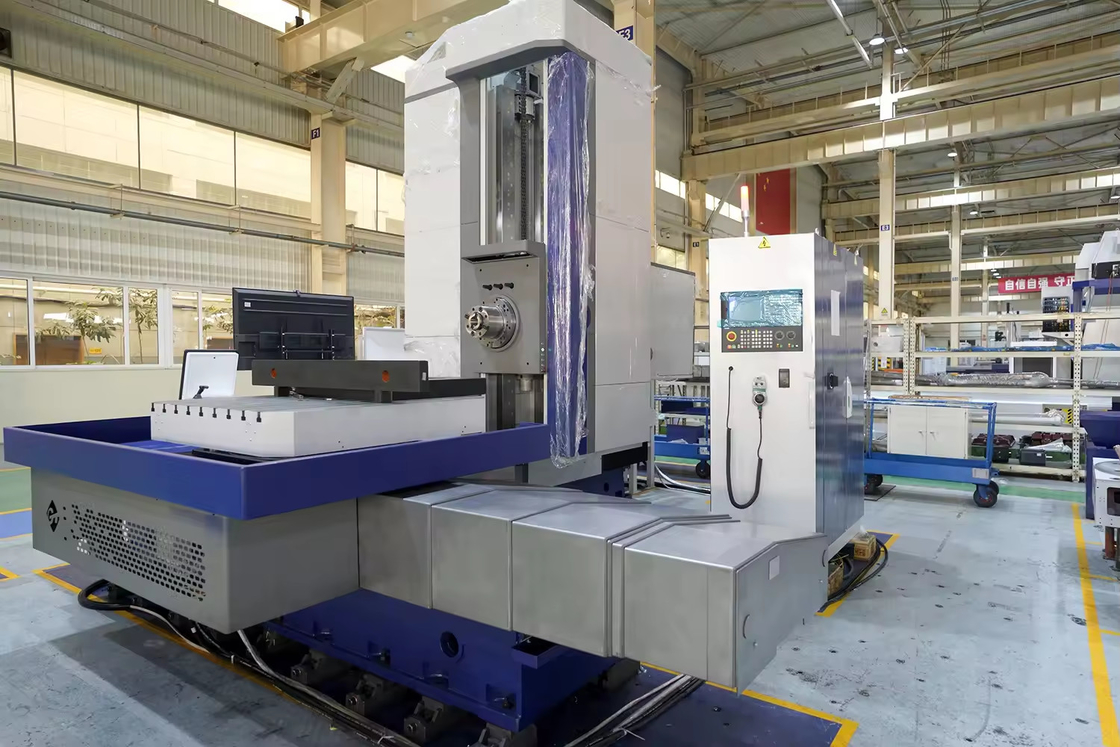

SMTCL 重型水平5軸フレーシング掘削機 PBC130R CNC加工センター 掘削掘削機
製品詳細
| ブランド名: | SMTCL | モデル番号: | PBC130回転 |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 横軸のCNCフレーシング掘削機 |
| スピンドル速度: | 10〜1500回転/分 | 仕事台次元: | 2000×2000ミリ |
| 作業台の最大負荷: | 10/15/20/25/30 トン | 縦移動 X 作業台: | 2500/3000 mm |
| 垂直移動 Y 頭部: | 2000/3000/3500/4000 mm | 柱の縦方向の移動z: | 2000/2500 mm |
| ラム移動 V: | 1000 mm | スピンドル移動 W: | 800 mm |
| ハイライト |
横軸5軸フレーシング掘削機,PBC130R フレーシング・ボーリング・マシン,CNC加工センター 掘削式フレーズ機 |
||
製品説明
製品説明:
製品の特徴:
1市場需要に応じて,ドイツの先端技術を導入しています.同様の機械ツールの成熟した構造と機械ツールの開発を組み合わせた.

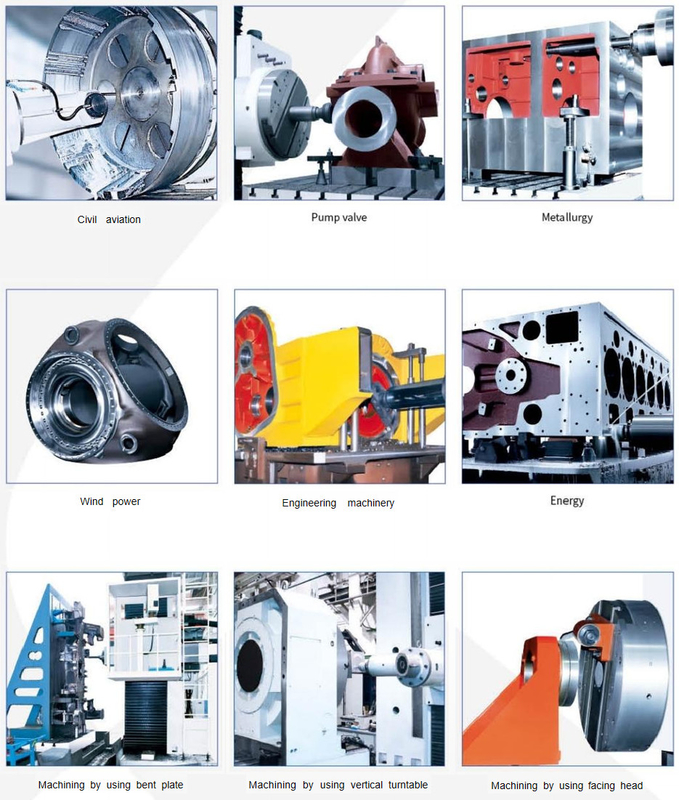

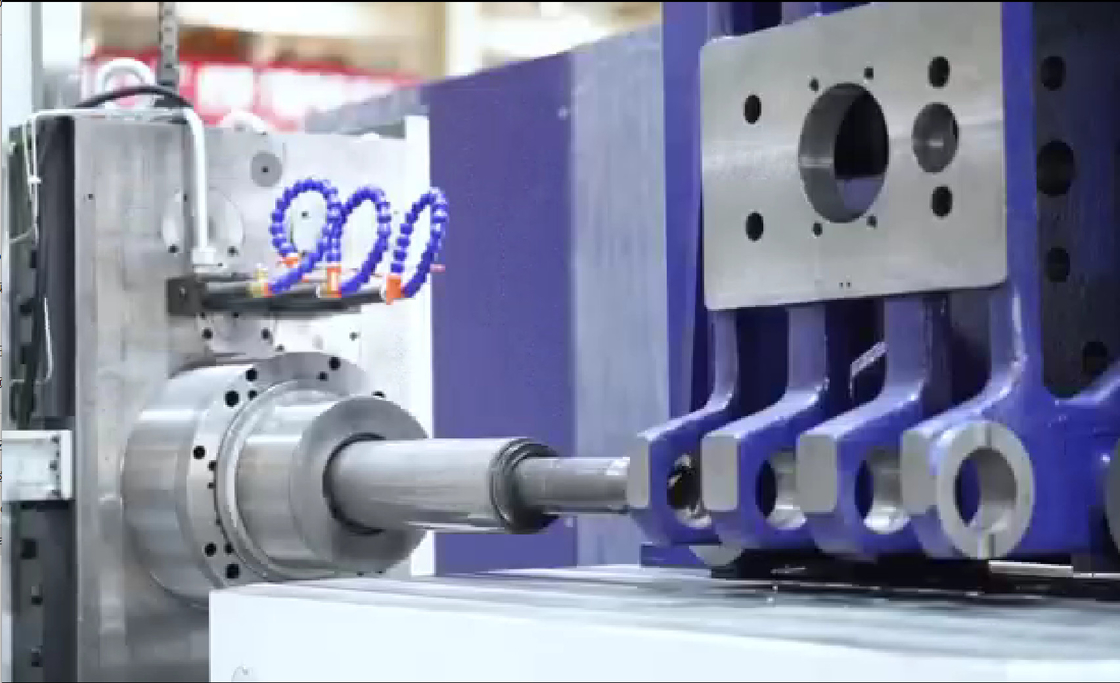

2"モジュール式設計,つまり標準的なインターフェースを通じて,モジュールは様々な方法で自由に組み合わせられ,市場の異なるニーズを満たす製品バリエーションを形成できます.機械は主に磨きと掘削ですまた,掘削,リミング,反面化,端面の回転,回転などのプロセスを行うことができます.
3穴距離要求より正確な箱部品,機械は,座標の自動位置付けを実現することができますが,また,X,Y,Z,WB任意の4座標軸のリンクは,弧のインターポレーション・コンタクトと3次元表面処理に使用できます.
4ユーザの要求に応じて,垂直 CNC ターンテーブル,右角フレーシングアクセサリーで装備され,機械加工技術の範囲を拡大することができます.
商品の詳細:
|
ほら
|
ユニット
|
PBC 130R
|
PBC 160R
|
|
|
作業台の寸法
|
mm
|
10T:2000×2000;15T:2000×2000;20T:2000×2500;25T:2000×2000;30T:2500×2000
|
||
|
作業台の最大負荷
|
T
|
10/15/20/25/30
|
||
|
スピンドル直径
|
mm
|
φ130
|
φ160
|
|
|
RAM の切断面積
|
mm
|
480×480
|
||
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
IS0 7:24 N0 について50
|
|
|
ツールの棒の仕様
|
|
JT50/BT50
|
JT50/BT50
|
|
|
スピンドル速度
|
r/min
|
10〜1500
|
10から1000
|
|
|
メインモーターの動力
|
kW
|
41/49
|
41/49
|
|
|
スピンドルの最大トルク
|
Nm
|
1700/2100
|
2900/3500
|
|
|
縦移動 X 作業台
|
mm
|
10T:2000/3000/3500/4000;15T:2000/3000/4000
20T/25T/30T:3500/4000
|
||
|
垂直移動 Y 頭部
|
mm
|
2000/2500/3000
|
||
|
列の縦移動Z
|
mm
|
1600/2000 年
|
||
|
ラム移動 V
|
mm
|
700
|
||
|
スピンドル移動 W
|
mm
|
700
|
||
|
作業台の回転 B
|
°
|
0.001×360
|
||
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜6000
|
|
|
V,W
|
mm/min
|
1〜3000
|
||
|
B について
|
r/min
|
0 - 1
|
||
|
速さ
|
X,Y,Z
|
m/min
|
6
|
|
|
V,W
|
m/min
|
3
|
||
|
B について
|
r/min
|
1
|
||
|
定位精度
|
X,Y,Z
|
mm
|
0.02/1000
0.012/1000 (格子スケール)
|
|
|
V
|
mm
|
0.025/0.015 (格子スケール)
|
||
|
W
|
mm
|
0.025
|
||
|
B について
|
" と表記する.
|
10/4×90°;6
|
||
|
位置変更精度
|
X,Y,Z
|
mm
|
0.012
|
|
|
V
|
mm
|
0.012
|
||
|
W
|
mm
|
0.015
|
||
|
B について
|
" と表記する.
|
6
|
||
|
CNCシステム
|
|
|
シメンス 828D
|
シメンス 828D
|
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: SMTCL 重型水平5軸フレーシング掘削機 PBC130R CNC加工センター 掘削掘削機 この製品は,外国から先端の製造技術を吸収した上で開発された CNC 機械ツールです.改良とアップグレードの複数回を経て,比較的完全なモジュール化されたシリアル製品が形成されています.製品には成熟した技術手段と安定した品質があります. 製品には高度な技術指標とソフトウェア/ハードウェア構成があり,高級CNC製品です.掘削などの複数の加工機能があります.フレッシング,ドリリング (ドリリング,拡張,リミング),タッピング (硬糸) と反沈,望遠鏡直角ラムはフレッシングに特に適しています.そして優...
