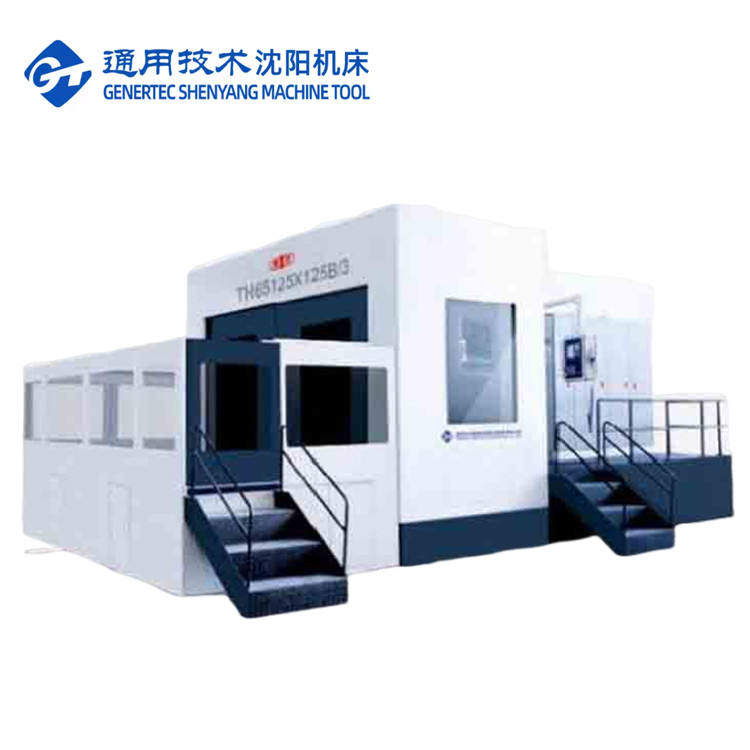

SMTCL重用 5 軸 CNC 掘削 フレッシング マシン TH65110 水平加工センター
製品詳細
| ブランド名: | SMTCL | モデル番号: | TH65110×100B/D |
|---|---|---|---|
| CNC か ない か: | CNC | キーワード: | 横軸のCNCフレーシング掘削機 |
| スピンドル速度: | 10〜4200回転/分 | 仕事台次元: | 1250×1400 mm |
| 作業台の最大負荷: | 4 T | 縦移動 X 作業台: | 2000mm |
| 垂直移動 Y 頭部: | 1200/160 mm | 列の縦移動Z: | 160のmm |
| ハイライト |
TH65110 掘削用フレーズ機,横軸加工センター 掘削式フレーズ機,5 軸 CNC 掘削 フレッシング 機械 |
||
製品説明
製品説明:
商品の詳細:
|
ほら
|
ユニット
|
TH 65100×100B
|
TH 65100×100B/D
|
|
|
作業台の寸法
|
mm
|
1000×1000/1000×1250
1250×1250/1250×1400 について
|
||
|
作業台数
|
パーツ
|
2
|
1
|
|
|
作業台の最大負荷
|
キロ
|
4000
|
5000
|
|
|
スピンドル直径
|
mm
|
φ125
|
φ125
|
|
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
IS0 7:24 N0 について50
|
|
|
ツールの棒の仕様
|
|
JT50/BT50
|
JT50/BT50
|
|
|
スピンドル速度
|
r/min
|
10〜4200
|
10〜4200
|
|
|
メインモーターの動力
|
kW
|
19.5/234
|
19.5/234
|
|
|
スピンドルの最大トルク
|
Nm
|
1070/1280
|
1070/1280
|
|
|
縦移動 X 作業台
|
mm
|
2000
|
2000
|
|
|
垂直移動 Y 頭部
|
mm
|
1200/1600
|
1200/1600
|
|
|
列の縦移動Z
|
mm
|
1600
|
1600
|
|
|
作業台の回転 B
|
°
|
0.001×360
|
0.001×360
|
|
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜6000
|
1〜6000
|
|
B について
|
r/min
|
0 - 1 だった5
|
0 - 1 だった5
|
|
|
速さ
|
X,Y,Z
|
m/min
|
XZ:15/Y:10
|
XZ:15/Y:10
|
|
B について
|
r/min
|
2.5
|
2.5
|
|
|
定位精度
|
X,Y,Z
|
mm
|
X: オーケー0.02/0.016 (格子スケール)
YZ: その通り0.018/0.015 (格子スケール)
|
|
|
B について
|
" と表記する.
|
10/4×90°;6
|
||
|
位置変更精度
|
X,Y,Z
|
mm
|
X: オーケー0.009/YZ:0.008
|
|
|
B について
|
" と表記する.
|
6
|
6
|
|
|
CNCシステム
|
|
|
シメンス 828D
|
シメンス 828D
|
私たちのサービス:
1配送前に組み立ててデバッグする
224時間以内に返信して 問題解決を進めます
3. 1年間の無料修理サービス (人間による損傷なしのみ)
4総合的な倉庫ソリューション
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト

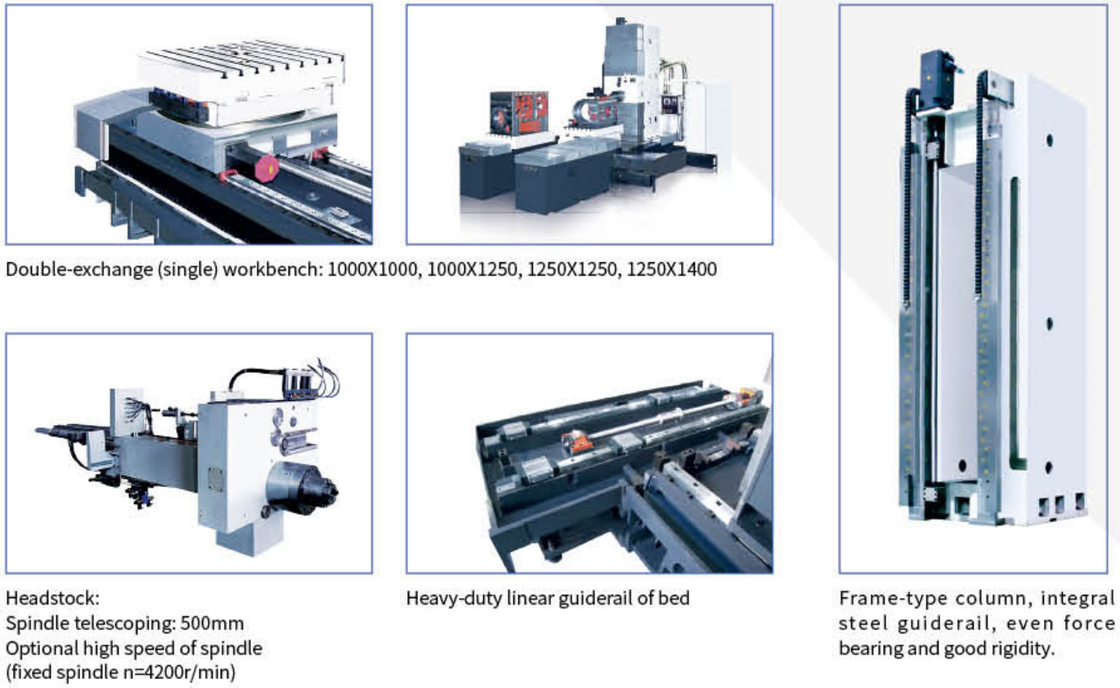

製品説明: 5 軸 横軸 掘削 フレッシング 機械 作業台とスライドキャリッジは横横横に移動 (X軸の座標),柱のガイドレールに沿って垂直移動する頭部 (Y軸座標)縦横の床ガイドレールに沿って移動する. CNC作業台は360°回転 (B座標) を有します.フレッシング・シャフトのスピンドル (掘削軸) の動き (W軸の座標)機械には,掘削,フレーシング,掘削 (掘削,拡張,リミング),タッピング (硬いスレッド) と反沈などの複数の加工機能があります.そして優れたCNCシステムにより,機械は線形インターポレーションなどの機能を備えています円形インターポレーションと4軸結合機能. CNC回転作業...
